6.3 Entretoise 2DG

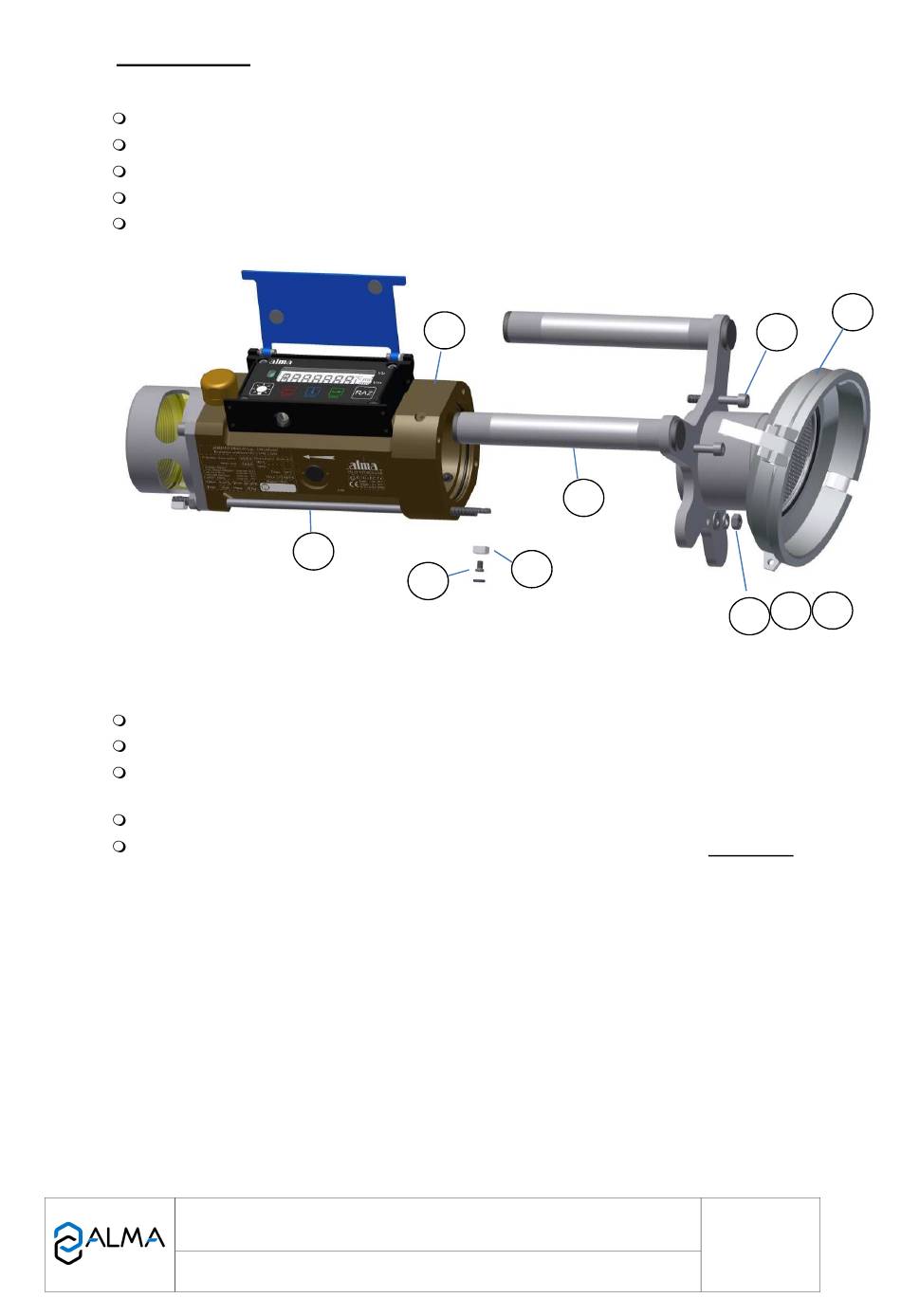

6.3.1 Démontage du raccord amont
Retirer le scellement* (plomb) sur l'extrémité amont de la tige filetée (29)
Dévisser la vis (34) et retirer la coupelle de plombage (33)
Dévisser l'écrou (30) de la tige filetée (29) et retirer les rondelles (31) et (32)
Dévisser les 3 vis (18)
Retirer de l'entretoise 2DG (15) l'ensemble coupleur API (36) avec le support poignée et
les poignées (17)
6.3.2 Débranchement de l'entretoise 2DG de l'UNI
Retirer les 2 scellements* (plomb) des 2 vis du calculateur-indicateur UNI
Dévisser les 4 vis CHC de l'UNI
Soulever doucement l'UNI afin d'accéder au bornier B2 ; les fils sont suffisamment longs
pour permettre de poser l'UNI à côté du FLEXICOMPT AUTONOME+
Enlever les deux piles
Débrancher les 6 fils de l'entretoise 2DG du bornier B2 de l'UNI (voir Schéma A)
