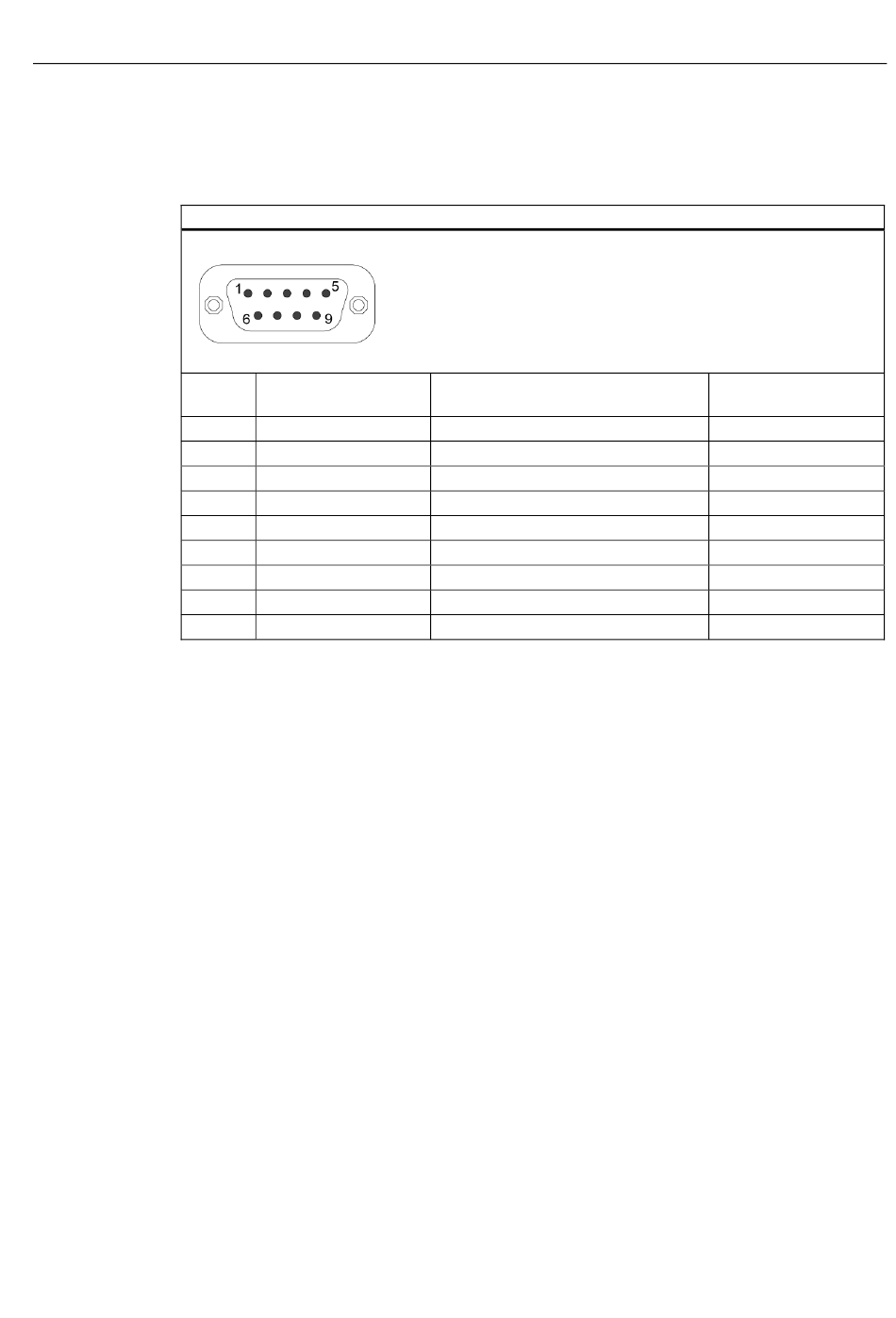

Port série COM1, X616
L'interface série COM1 est brochée comme suit :
Interface série COM1
Nº
broche
1
2
3
4
5
6
7
8
9
SIMATIC Box PC 627B
Instructions de service, 09/2009, A5E00927395-03
Désignation abrégée
DCD (M5)
RxD (D2)
TxD (D1)
DTR (S1)
GND (E2)
DSR (M1)
RTS (S2)
CTS (M2)
RI (M3)
Signification
Signal de réception (porteuse)
Données de réception
Données d'émission
Appareil terminal prêt
Terre (potentiel de référence)
Prêt à fonctionner
Activer émetteur
Prêt à émettre
Appel entrant
Descriptions détaillées
16.1 Carte mère
Entrée / sortie
Entrée
Entrée
Sortie
Sortie
–
Entrée
Sortie
Entrée
Entrée
