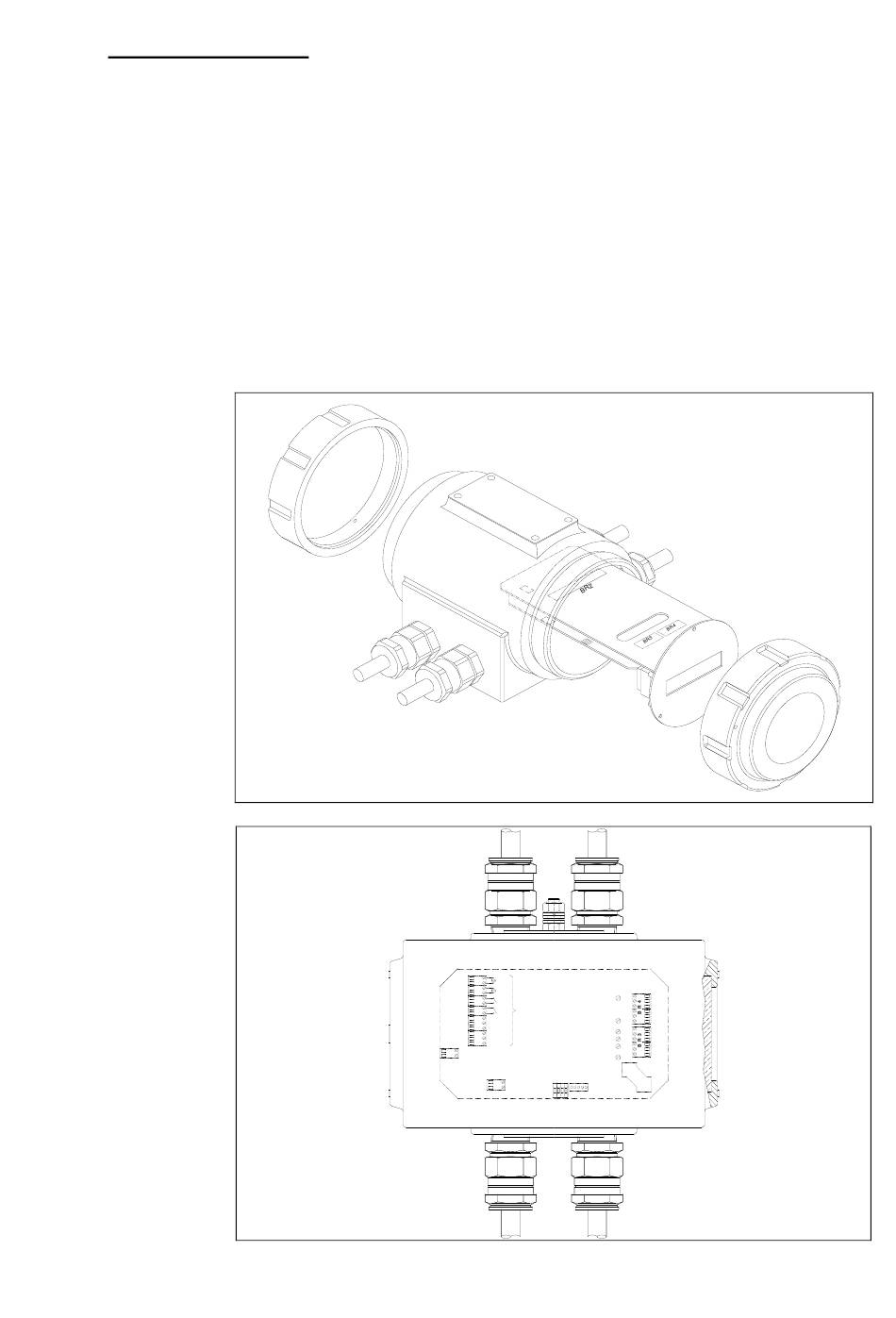

3-2 : Version EXD ATEX (Ex d IIC T6 ) – IP 67 :
> Voir aussi la notice spécifique NT 219 B
- Les touches du clavier ont les mêmes fonctions que sur la version industrielle.
- Les deux P.E. vers l' avant sont réservés aux cables sondes. Quand un seul est utilisé,
garder l'autre serré et étanché.
- Pour effectuer les câblages internes de la (ou des) sonde(s) sur la carte MiniSonic, il est
nécessaire de tirer le panier support vers l'avant: déposer les trois vis de la face avant.
- Afin de respecter au mieux les règles CEM, arrêter et assurer la connexion électrique des
tresses de câble dans le corps des P.E.
- Une fois toutes les connexions terminées et avant de refermer le coffret, relier la carte
MiniSonic au corps du coffret par le fil vert / jaune à l'arrière.
-Le coffret doit lui-même être mis à la terre (vis externe) . Visser et serrer les couvercles (IP-
67) puis bloquer les vis anti démontage avant de mettre sous tension.
NT216C FR1
BR5
BR1
SW
MK4
14
I 2
13
12
I 1
11
10
PT4
Re2
9
8
Re1
BR2
7
6
PT-GND2
5
Masse
4
PT2
3
2
RX 232
PT1
1
TX 232
PT3
-
2
+
1
PT-GND1
BR5
SW
1 2 3 4
2
BR1
1
M
6
5
+
-
4
3
+
-
2
1
M
M
6
5
+
4
-
3
+
-
2
1
M
12 / 26
