Toimitussisältö

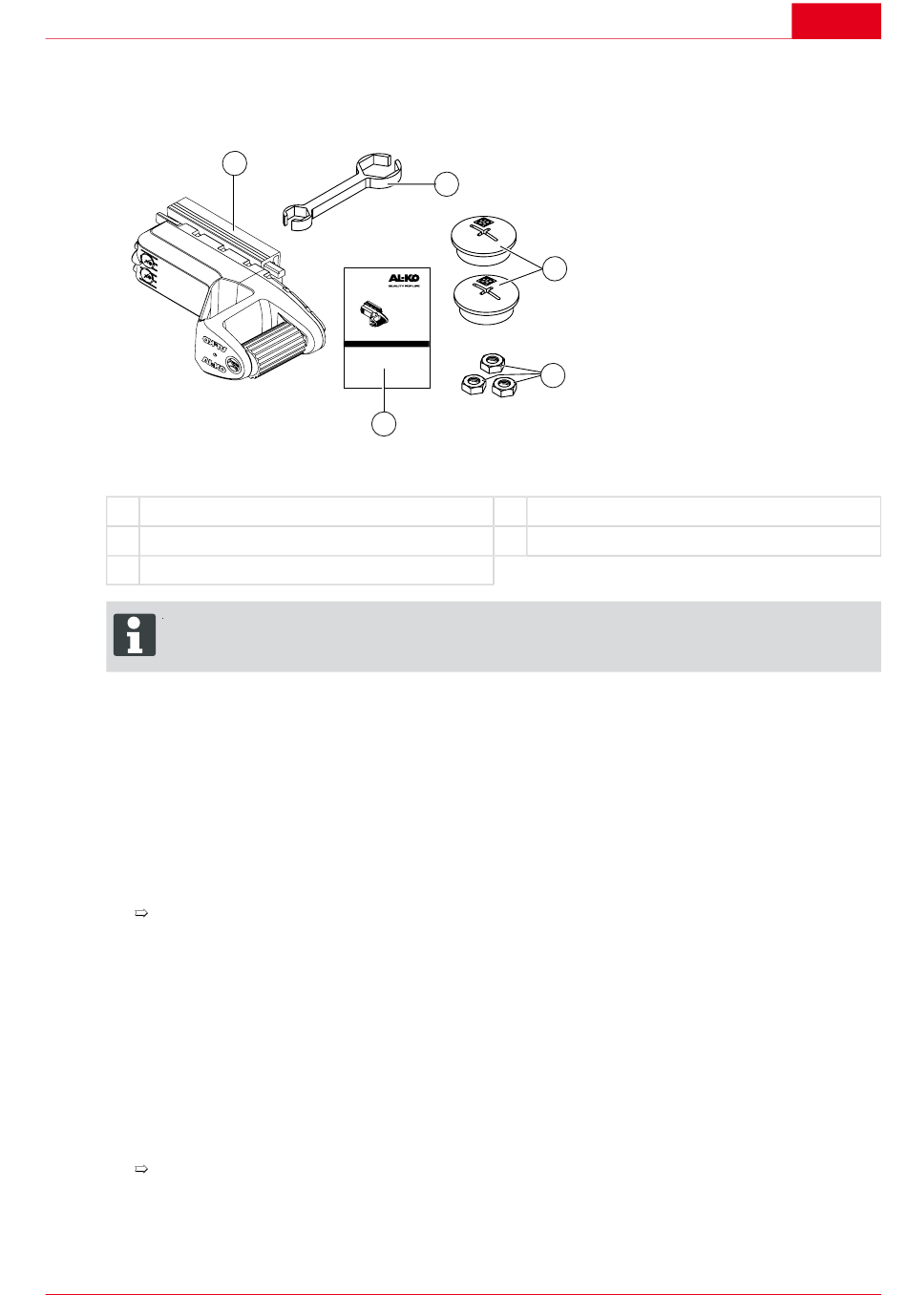

Kuva 9: Toimitussisältö
1 Käyttölaite
2 1 x asennusavain
3 2 x tulppa
Suosittelemme, että asennustyöt annetaan ainoastaan pätevien alan yritysten tai AL-KO-huolto-
pisteiden tehtäväksi.
Asennus
Kaapelinipun irrottaminen
1. Aseta asuntovaunu sopivalle työskentelykorkeudella ja lukitse se paikalleen.
2. Kytke akku irti.
3. Pura käyttölaitteen varaus asettamalla käyttölaitteen plus- ja miinusjohtimet oikosulkuun (1a).
4. Irrota kaikki sulakkeet ja irrota liittimet ja johtimet sulakkeen pitimestä (1b).
5. Tee potentiaalintasaus.
Kosketa tätä varten käyttölaitetta lyhyesti sormella (2).
6. Avaa huoltoaukon tulpat (3).
7. Irrota kaapeliliitoksen mutterilukot (4).
8. Vedä keskimmäinen kaapeliliitos irti (5).
9. Vedä kaapelia varovasti ulos, kunnes liitin tulee esiin (6).
10.Irrota liitin (huomaa lukitus!) ja varmista, ettei se pääse luistamaan taaksepäin (7).
11. Irrota kaapelikengät.
12.Irrota akkukaapelin (punainen/musta) kaapeliliitokset.
13.Vedä akkukaapeli pois paikaltaan.
Ruuvi pysyy kiinni kaapelinipussa.
1
XXXXX
XXX
5
2
3
4
4 3 x itselukittuvia M12-kuusiomuttereita
5 1 x ohje
