Zephyr Essentials Milano Island ZML-M90BG Guide D'utilisation, D'entretien Et D'installation page 48

ZML-M90BG/M90BS
Modèle :
ZML-E42BG/E42BS
120V 60Hz
Tension :
Consommation d'énergie
Total : Max. 215W @ 4A
Max. 3Wx4
Lampe :
Max. 203W
Ventilateur :
PROTÉGÉ THERMIQUEMENT
ACT 590 CFM - Ventilateur Max. 130W @ 1.8A
ACT 390 CFM - Ventilateur Max. 70W @ 1A
ACT 290 CFM - Ventilateur Max. 35W @ .55A

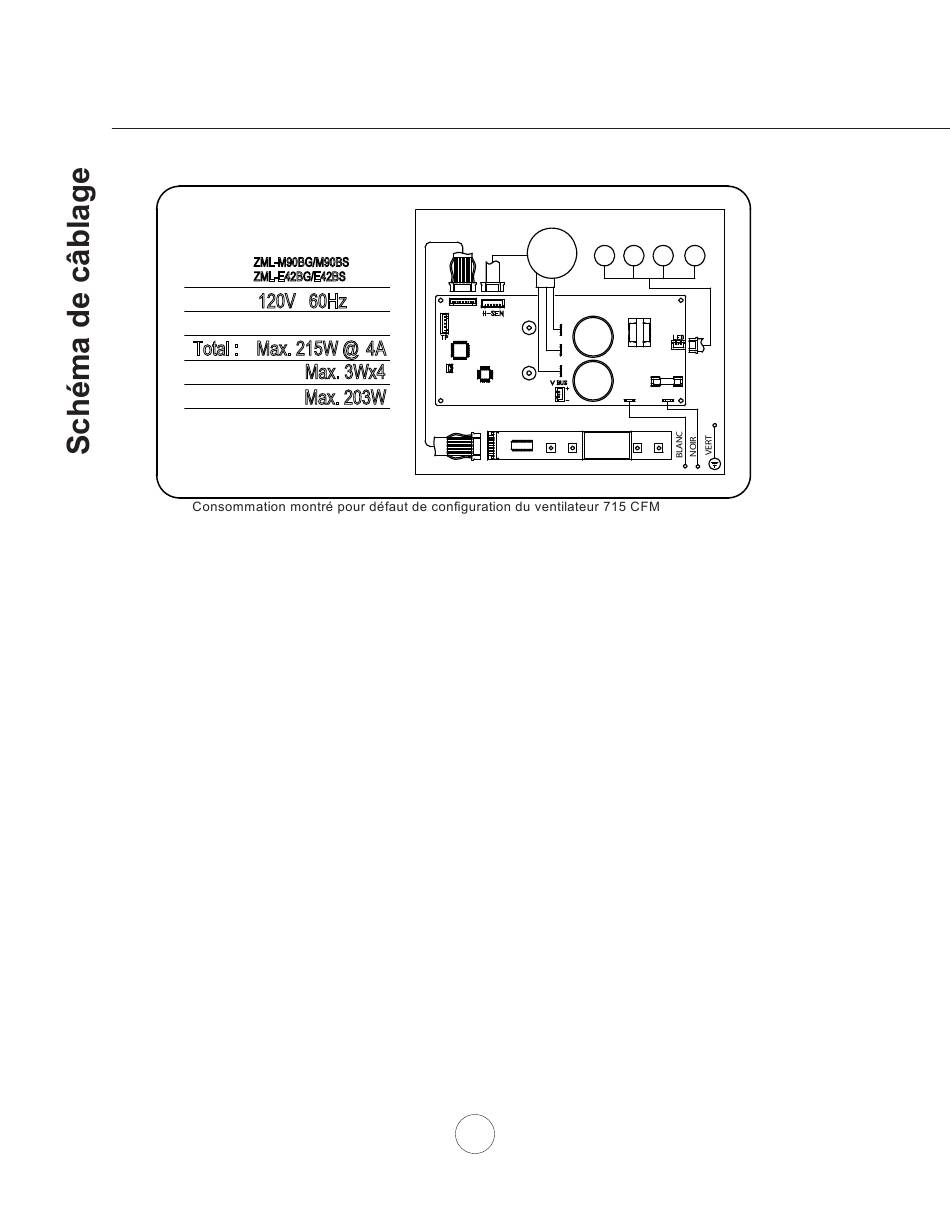

SCHÉMA DE CIRCUITS
MOTEUR
DEL DEL DEL DEL
CC
BRANCHEMENT
DES COMMANDES
U
U
V
V
W
W
-
AC-N
CCI DES COMMANDES
BAS
ON/OFF
20
5A 250V
AC-L
BOÎTIER
HAUT LAMPE
