6 Коннекторы, Конфигурация и Соединения
Процедура установки должна быть выполнена только квалифицированным ремонтным
персоналом: плохое соединение или неправильная конфигурация кнопочной панели может привести к
нарушениям в работе других устройств, установленных в системе.

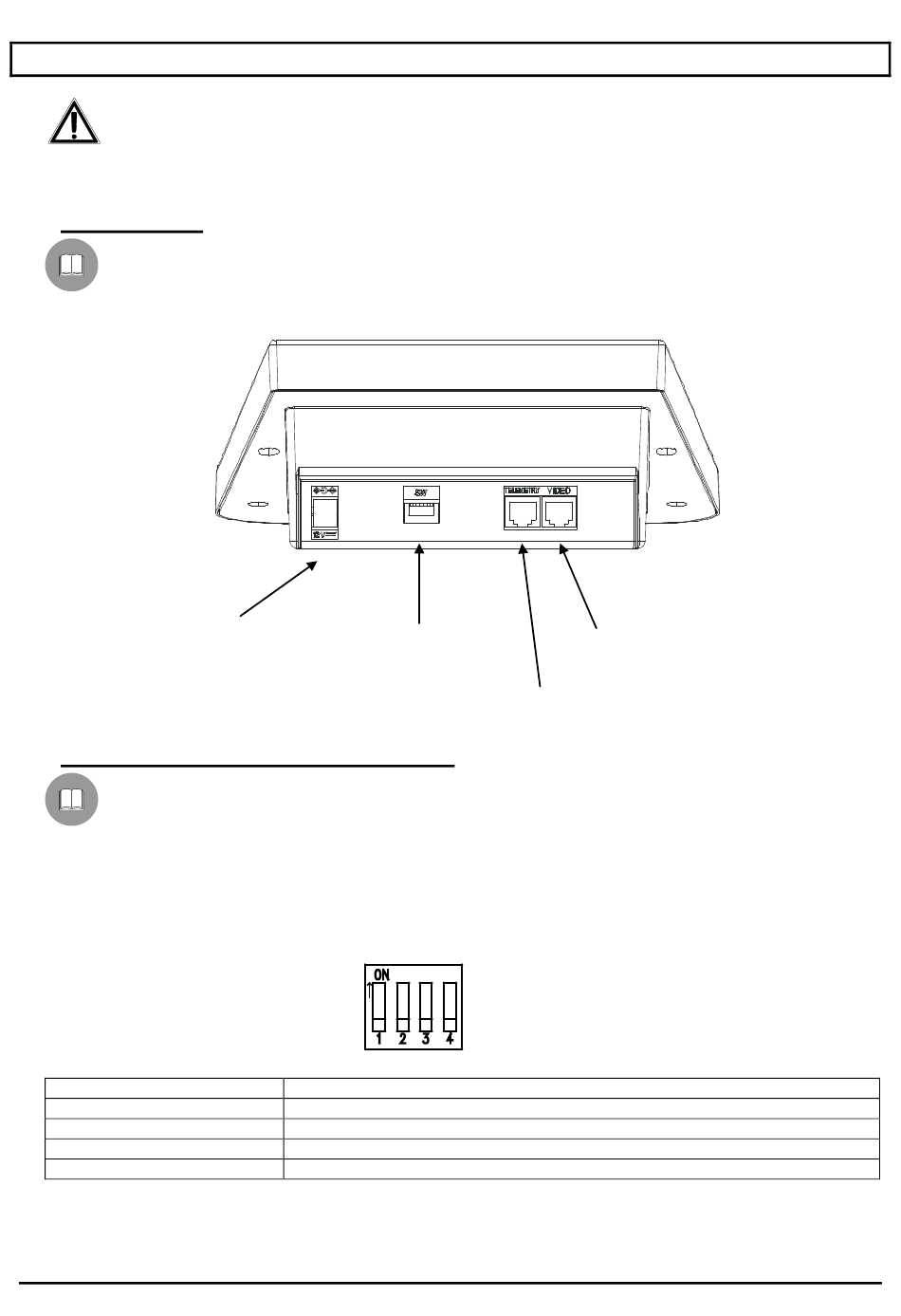

6.1 Коннекторы
Кнопочная панель DCTEL имеет два коннектора RJ11, расположенные с задней стороны (один в
случае DCBD), двухрядный переключатель с 4 положениями и коннектор для разъёма питания:
Гнездо питания
6.2 Конфигурация кнопочной панели
Фаза конфигурации кнопочной панели позволяет настроить её для оптимальной работы, в
соответствии с потребностями системы. Конфигурация должна быть произведена во время установки,
выполняемой техником- установщиком, и при необходимости на последующих этапах в случае
изменения типа системы. Рекомендуется следовать порядку конфигурации параметров, чтобы избежать
проблем во время установки.
На следующем рисунке определить двухрядный переключатель (DIP) конфигурации, который находится
с задней стороны кнопочной панели:
DIP
DIP1
DIP2
DIP3
DIP4
Двухрядный
переключатель
конфигурация
ФУНКЦИЯ
Подключение линии Телеметрии (только для кнопочной панели DCTEL)
Не используется
Не используется
Программирование кнопочной панели
Страница 6
Коннектор RJ11
Линия Видео
Коннектор RJ11 линии
Телеметрия (только DCTEL)
