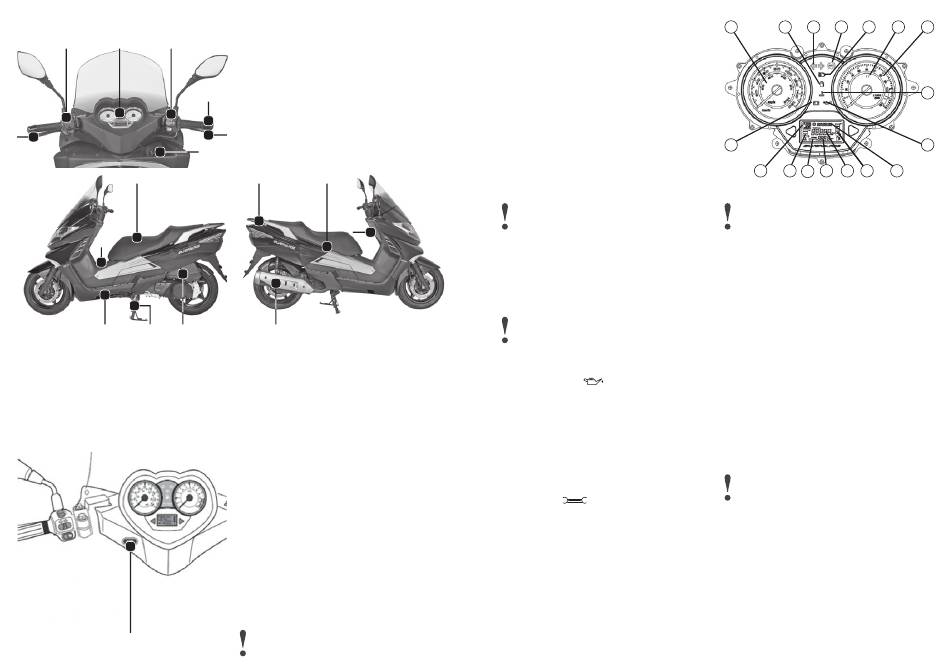

Elementi di comando

2 3 4
1
7
13
16
9 10 11
1. Leva del freno della ruota posteriore
2. Interruttori per indicatori di direzione,
faro di profondità, avvisatore acustico
3. Quadro strumenti
4. Interruttori per lampeggiatore di emergenza,
starter elettrico
5. Leva del freno della ruota anteriore
6. Manopola dell'acceleratore
7. Serratura dell'accensione
Interruttore di
spegnimento dell'ABS
| 68 |
6
5
14 8
15
12
8. Batteria
9. Cavalletto laterale
10. Cavalletto principale
11. Filtro dell'aria
12. Scarico
13. Sedile
14. Portabagagli e maniglione di supporto
15. Vano portaguanti
16. Serbatoio
Interruttore di spegnimento dell'ABS
Con l'interruttore di spegnimento dell'ABS si può disat­
tivare l'ABS. Per disattivare l'ABS, procedere come se­
gue: con l'accensione attivata, premere l'interruttore di
spegnimento dell'ABS, finché la spia luminosa dell'ABS
non lampeggia. Rilasciare ora l'interruttore di spegni­
mento dell'ABS entro 2 secondi. Ora la spia luminosa
dell'ABS lampeggia a un intervallo di circa 1,2 secondi
e l'ABS è disattivato. Per attivare l'ABS, premere nuova­
mente l'interruttore di spegnimento dell'ABS fino a che
la spia luminosa dell'ABS non lampeggia più rapidamente
e rilasciare l'interruttore di spegnimento dell'ABS entro
2 secondi. È possibile riattivare l'ABS anche spegnendo
e poi riattivando l'accensione per alcuni secondi con la
chiave di accensione.
ATTENZIONE
Non spegnere l'ABS durante il tragitto.
Quadro strumenti
1. Tachimetro
Mostra la velocità del veicolo. Il cerchio esterno mo­
stra i kilometri all'ora, quello interno le miglia all'ora.
2. Spia di avvertimento del serbatoio
Si accende quando il livello della benzina scende al di
sotto di 1,9 l (± 0,3 l). Fate rifornimento quanto prima.
3. Spia dell'indicatore di direzione
Lampeggia quando azionate l'indicatore di direzione.
4. Spia del faro di profondità
Si accende all'attivazione del faro di profondità.
5. Spia di segnalazione della temperatura dell'acqua
Si accende se la temperatura supera i 115­120 °C.
ATTENZIONE
Se il motore è surriscaldato, spegnetelo imme­
diatamente.
6. Spia di avvertimento del sistema di iniezione
Se la spia di avvertimento si accende quando il
motore è in funzione, rivolgetevi a un punto di assi­
stenza autorizzato.
7. Indicatore del numero di giri
Mostra il numero di giri del motore in r / min.
ATTENZIONE
Non portate il motore a un numero di giri com­
preso nell'intervallo di colore rosso.
8. Indicatore servizio
Una volta raggiunti i 1000 km percorsi, l'indicatore
servizio si accende ricordando al conducente
che vi è necessità di effettuare il servizio. Dopo,
questo indicatore si accende ogni 3000 km per ricor­
darvi il prossimo servizio. Per eliminare l'indicatore
di servizio, procedere come segue: Sull'unità tachi­
metro premere brevemente il tasto sinistro (il display
cambia da km a miglia), poi premere 3 secondi il tasto
destro (luce si spegne) e poi premere brevemente il
tasto sinistro (display cambia da miglia a km).
13. Nell'unità tachimetro tutti i 10'000 km appare un
simbolo chiave . Inoltre, questo ricorda l'impor­
tante lavoro di manutenzione del veicolo. Per reimpo­
stare il contrassegno, premere per 3 secondi il tasto
destro (il contrassegno si spegne).
9. Orologio
Per regolare l'orario, tenete premuto a lungo il pul­
sante di sinistra. Quindi premete il pulsante di sini­
stra per selezionare la cifra desiderata e il pulsante
di destra per modificare la cifra stessa.
10. Indicatore del livello della benzina
Mostra il livello della benzina nel serbatoio. Quante
più tacche si accendono, tanta più benzina è pre­
sente nel serbatoio.
1 2 3 17 4 6
16
15 14 12 11 10 9
13
ATTENZIONE
Il serbatoio non dovrebbe mai essere vuoto.
11. Contachilometri / contamiglia
Mostra la distanza percorsa in kilometri o in miglia.
Premete brevemente il pulsante di sinistra per cam­
biare l'unità.
12. Contachilometri giornaliero
Con contachilometri giornaliero è possibile misurare
il numero di kilometri o di miglia percorsi in un lasso
di tempo. Premete tre volte il pulsante di destra per
cancellare il valore visualizzato.
14. Indicatore della temperatura dell'acqua
Mostra la temperatura dell'acqua di raffreddamento.
Se l'indicatore si sopra C, la temperatura dell'acqua
è normale.
15. Indicatore della temperatura ambiente
Mostra la temperatura ambiente.
16. Spia di avvertimento della batteria
Si accende se la potenza della batteria scende al di
sotto dei 10,5 V.
ATTENZIONE
Se una spia si accende ma non si spegne auto­
maticamente, rivolgetevi a un punto di assistenza
autorizzato.
17. Spia luminosa dell'ABS
Attivando l'accensione, la spia luminosa dell'ABS
si accende brevemente e si spegne poi da sola, in
questo modo l'ABS è attivato. Se la spia luminosa
dell'ABS resta accesa o lampeggia in modo perma­
nente, significa che il sistema ABS è disattivato.
Se la spia luminosa non si accende brevemente
quando si attiva l'accensione o non si spegne più
durante il tragitto, rivolgersi al proprio punto di as­
sistenza. Per ulteriori informazioni sull'ABS, andare
a pagina 78.
7
5
8
