Connexions et réglage
DVD

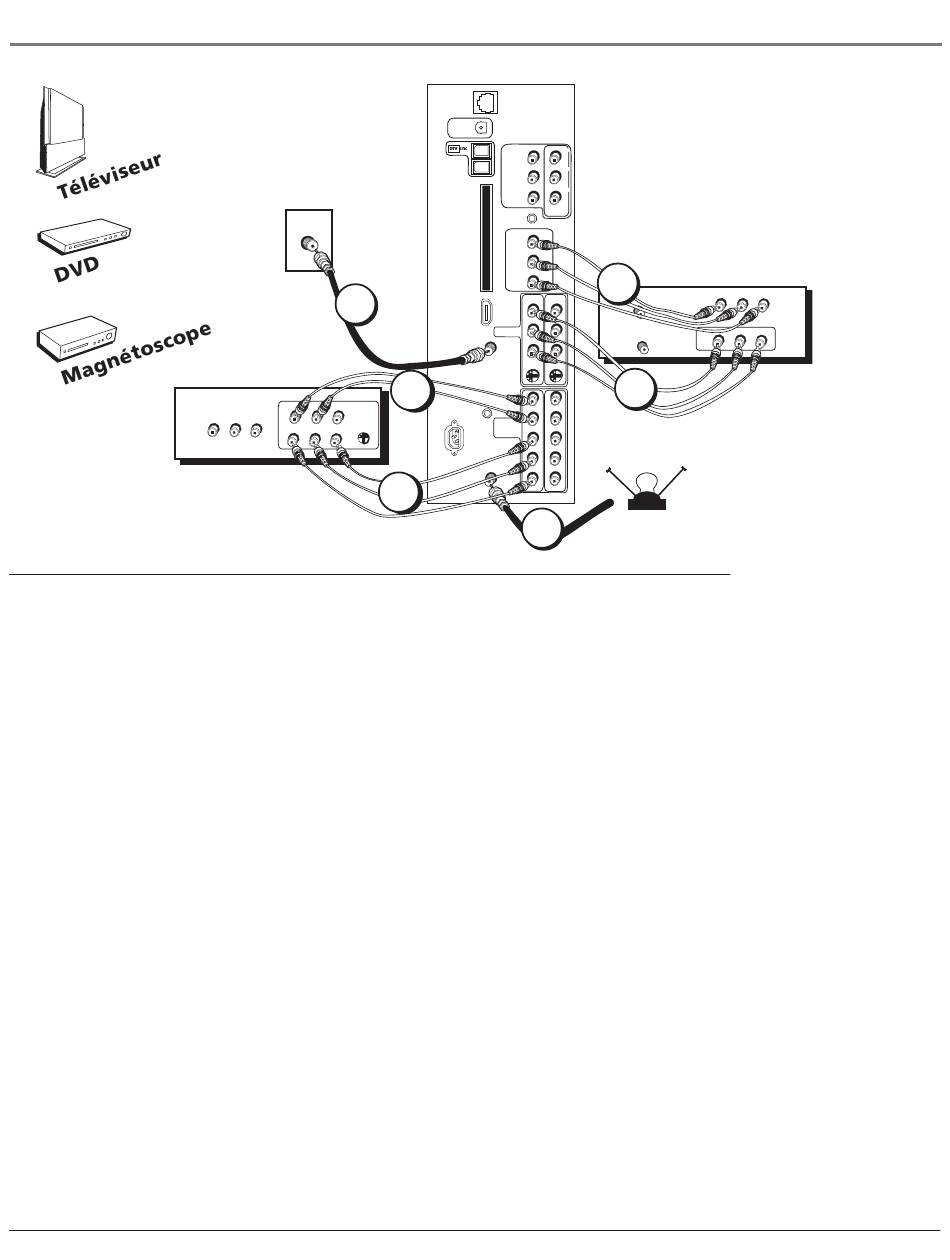

Comment connecter : Téléviseur + magnétoscope + lecteur DVD
1.
Connectez votre câble et (ou) votre antenne.
Si vous avez le câble et une antenne, connectez le signal de câble à CABLE INPUT. Connectez une antenne à ANTENNA INPUT.
2.
Connectez votre lecteur DVD à votre téléviseur.
A. Connectez les câbles audio (blanc et rouge) dans les prises INPUT 2 R et L à l'arrière du téléviseur et dans les prises de
sortie audio du lecteur DVD.
B. Connectez les trois câbles de grade vidéo aux prises INPUT 2 Y/VIDEO P
Y P
P
du lecteur DVD. Si votre lecteur DVD n'a pas de prises Y P
B
R
sortie S-vidéo, utilisez la prise INPUT 3 S-VIDEO plutôt que la prise V (Vidéo) pour obtenir une meilleure qualité d'image.
Nota : Si vous utilisez un câble S-vidéo ou des câbles de vidéo à composantes, vous devez également connecter des câbles
audio. Le câble S-vidéo et les câbles de vidéo à composantes ne transfèrent que des informations vidéo.
Si votre lecteur DVD comporte une sortie vidéo à composantes, il est recommandé d'utiliser l'entrée vidéo à composantes du
téléviseur plutôt que la connexion vidéo composite ou S-vidéo.
3.
Connectez votre magnétoscope à votre téléviseur.
A. Connectez les sorties audio/vidéo du magnétoscope à la prise INPUT 1 (R et L audio et V-Video) du téléviseur à l'aide
des câbles audio/vidéo composites.
B. Connectez les entrées audio/vidéo du magnétoscope aux prises AUDIO/VIDEO OUTPUT du téléviseur. Ceci permet
l'enregistrement d'émissions numériques et analogiques (sauf si elles sont protégées par droit d'auteur ou créées dans des
formats de vidéo à composantes).
Visionnement des composants
1.
Allumez le téléviseur et le(s) composant(s) à visionner.
2.
Appuyez sur la touche TV de la télécommande.
3.
Appuyez sur la touche INPUT de la télécommande pour parcourir les canaux d'entrée vidéo.
• Visionnez le magnétoscope sur le canal INPUT 1.
• Visionnez le lecteur DVD sur le canal INPUT 2.
Nota : Vous pouvez régler le téléviseur de façon à syntoniser automatiquement le canal d'entrée vidéo approprié. C'est ce
qu'on appelle la syntonisation automatique. (Voyez le chapitre 3 pour plus de détails.)
