Connexions et réglage
Panneau avant

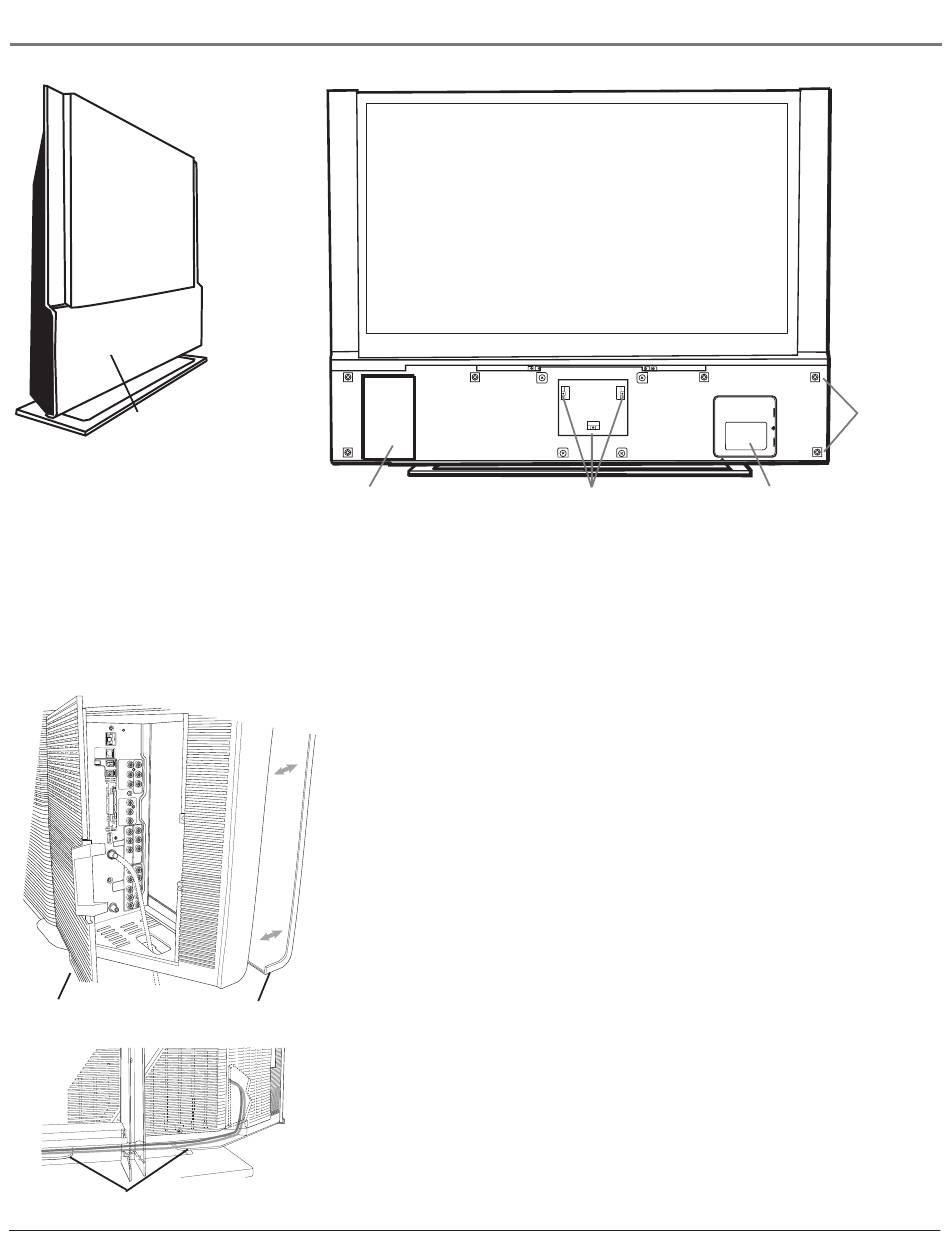

Enlèvement du panneau avant
Le panneau avant amovible permet d'accéder au panneau des prises, aux vis de réglage des miroirs et à la porte de la lampe. Le
réglage du miroir est discuté à la page 59 et le remplacement de la lampe est discuté à la page 76. Pour enlever le panneau avant,
saisissez une extrémité du panneau et tirez-la vers l'extérieur jusqu'à ce que les onglets sortent du trou. Continuez à faire glisser
vos doigts vers le bas du panneau à mesure que les onglets sortent de leur position, jusqu'à ce qu'il soit enlevé. Remontez le
panneau avant en alignant les onglets avec les trous, en commençant par le bas. Poussez ensuite les onglets en place.
Porte du panneau
des prises
Étagère du panneau des prises
10
Accès au panneau des prises
Accès au panneau des prises
Le panneau des prises est situé vers l'arrière du téléviseur. Vous pouvez accéder
à ces prises à partir de l'avant en enlevant le panneau avant, comme il est décrit
ci-dessus, ou à partir de l'arrière, en enlevant la porte du panneau des prises.
Repérez la porte du panneau des prises à l'arrière du téléviseur, sur le côté
inférieur droit. Pour enlever la porte, tirez l'onglet vers la gauche et tirez pour
ouvrir la porte. Remontez la porte du panneau des prises en faisant correspondre
les onglets sur la gauche avec les fentes et fermez la porte jusqu'au déclic.
Connectez les câbles ou les prises en faisant passer les câbles à travers les trous,
comme il est illustré à gauche. Les câbles peuvent ensuite être placés sur l'étagère
à l'arrière du téléviseur.
Panneau avant
Vis de réglage des miroirs
Trous des
onglets
Porte de la lampe
Chapitre 1
