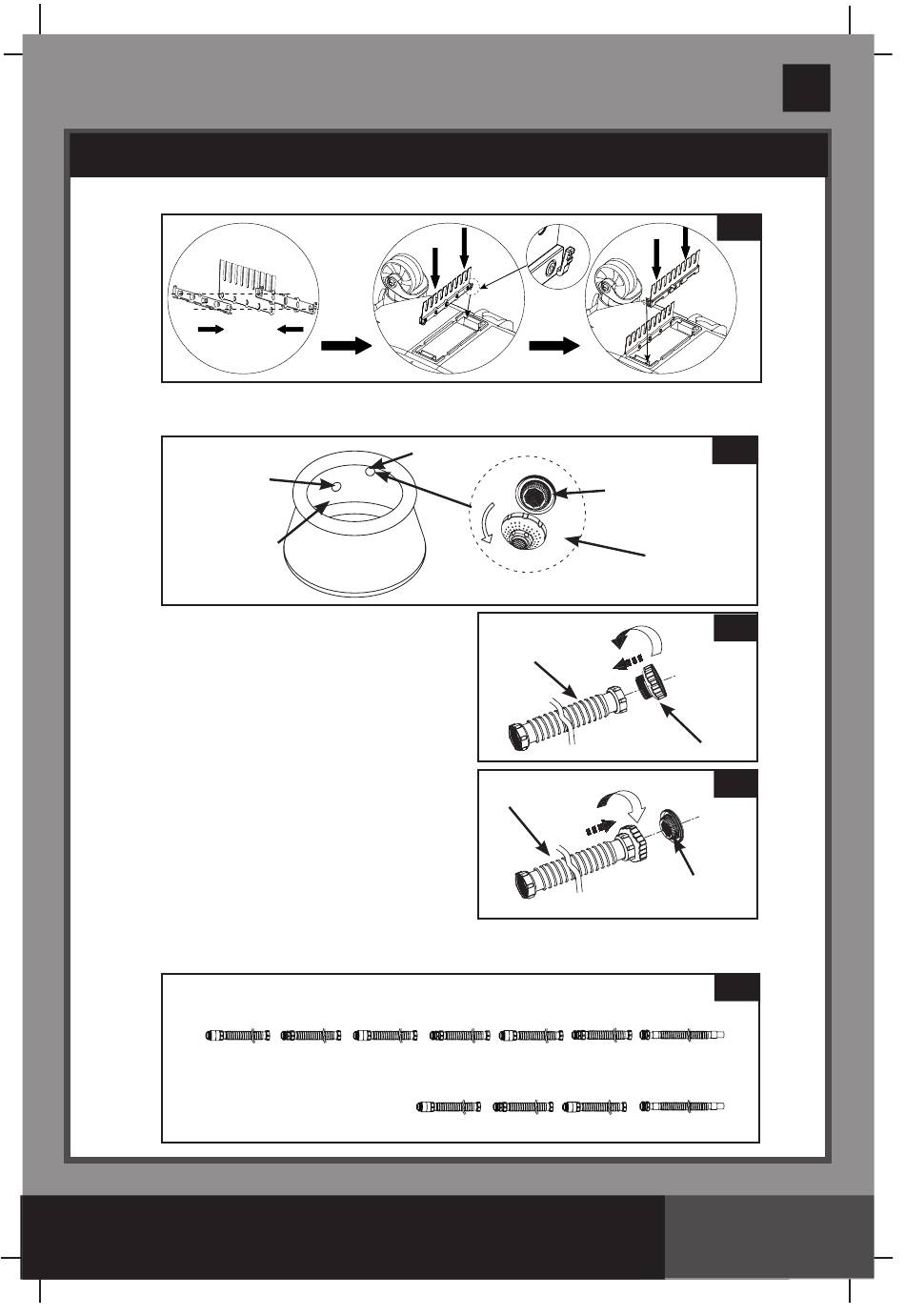

INSTRUCTIONS DE MONTAGE
1.
Assemblage des brosses. Figure. 1.
2.
De l'intérieur de la piscine, dévissez l'embout du connecteur de retour
d'eau (le tuyau de connexion supérieur). Figure. 2.
La buse de
connection
basse
Face interieure
de la parol de
piscine
3.
Vissez l'adaptateur (7) au tuyau A (8).
Figure. 3.
4.
Vissez l'extrémité du tuyau A (8)
avec adaptateur au support de
crépine depuis l'intérieur de la
piscine. Figure. 4.
5.
Connectez le reste des tuyaux ensemble à l'extérieur de la piscine,
dans le sens précisé figure 5 : B-C-B-C-B-C-D ou B-C-B-D.
Pour piscine ronde de plus de 5m49 ou rectangulaire de 3m66 et plus.
(B)
Pour piscine ronde jusqu'à 5m49 et rectangulaire de moins de 3m66.
CONSERVEZ CES INSTRUCTIONS
