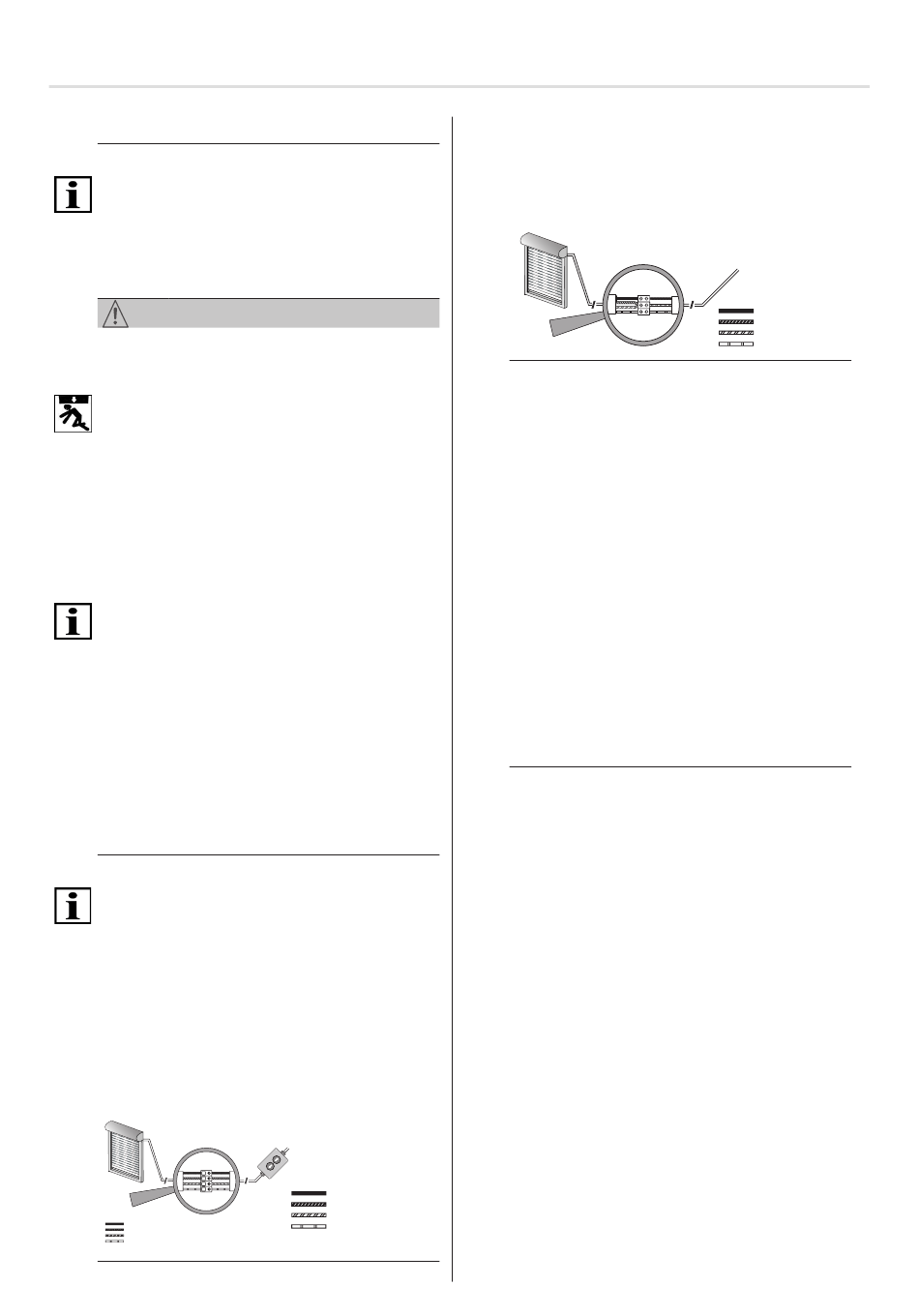

Mise en service
5.3
Raccordement en parallèle
Important
Il est possible de raccorder plusieurs SunTop/Z
M-868 RH en parallèle. Respectez à cet égard
le pouvoir de coupure maximum du point de
liaison.
5.4
Mise en service
MISE EN GARDE
Risque de blessure par des pièces en mouve-
ment entrainées ayant une vitesse supérieure à
150 mm/s
Coincement et écrasement de personnes pos-
sible.
Lors du fonctionnement du SunTop/Z M-868
RH au régime nominal supérieur à 14 (1/min)
la vitesse maximale autorisée de la partie
entrainée prescrite par la norme DIN EN
60335-2-97, Partie 20.101 est, selon le dia-
mètre de l'arbre d'enroulement utilisé, est
dépassée. Ce sur la demande et aux risques
du client.
La base pour frapper un obstacle est la norme
DIN EN 60335-2-103, Partie 20.108. Il est
recommandé de limiter les forces par l'utilisa-
tion d'un système de protection d'emprisonne-
ment avec des sondes ou par des commuta-
teurs avec un préréglage.
► La vitesse de la partie entrainée doit être
déterminée par l'exploitant en fonction du
diamètre de l'arbre d'enroulement utilisé.
► Une limitation de la force ne représente pas
une protection individuelle.
► Respectez toujours la documentation de sé-
curité et du produit du fournisseur du tablier.
Important
À la livraison, le moteur est en mode de mise
en service.
► Le réglage des positions finales à l'aide du
boîtier de programmation elero (voir fig. 6)
ou d'un émetteur mural ou portable elero
(voir fig. 7), est nécessaire.
► Le branchement du boîtier de programma-
tion n'est permis que pour la mise en service
du moteur et les opérations de réglage.
5.4.1 Raccordement pour boîtier de programma-
tion
(1)
Blau (Neutralleiter)
(2)
Schwarz
(3)
Braun
Grün-gelb
Fig. 6: Raccordement pour boîtier de programmation
5.4.2 Raccordement radio (mode émetteur)
5.5
5.5.1 Fonctionnalité de décharge pour la(les)
(1)
Blau (Neutralleiter)
(2)
Schwarz
(3)
Braun
Grün-gelb
© elero GmbH
► Raccordez au réseau.
► Vous pouvez régler maintenant les positions
finales à l'aide du boîtier de programmation
elero.
Blau (Neutralleiter)
Schwarz
Fig. 7: Raccordement radio (mode émetteur)
Braun
Grün-gelb
► Raccordez au réseau.
► Le moteur se déplace brièvement vers le
haut puis vers le bas.
L'entrainement est en mode radiocommandé.
Vous pouvez maintenant programmer l(s)'émet-
teur(s).
Réglage des fins de course et de la
décharge
Le réglage des positions finales et de la dé-
charge paut alternativement être réalisé
• à l'ide du boîtier de programmation elero
(veillez au branchement correct selon le cha-
pitre 5.4.1) ou
• à l'aide d'un émetteur programmé.
La programmation de l'émetteur pour un en-
trainement est décrite au chapitre 5.6.
Réflexion préalable importante :
Décidez-vous déjà avant le réglage de la po-
sition finale réelle pour une certaine fonction
de soulagement (différentes possibilités de
combinaison conformément aux explications
suivantes) :
Vous économisez par là des réglages fasti-
dieux.
appuyez sur l'une des touches de déplacement
jusqu'à ce que le moteur signale le passage
dans le mode de réglage par un bref ARRET
automatique. Vous pouvez maintenant pro-
grammer les positions finales. Après avoir réglé
les deux positions finales, le mode de réglage
est terminé.
fin(s) de course
Simultanément, pour l'apprentissage de la
position finale en butée, la fonctionnalité de
décharge pour le tablier peut être activée en
option en une étape de travail.
(1)
Blau (Neutralleiter)
(2)
Schwarz
(3)
Braun
Grün-gelb
FR | 7
