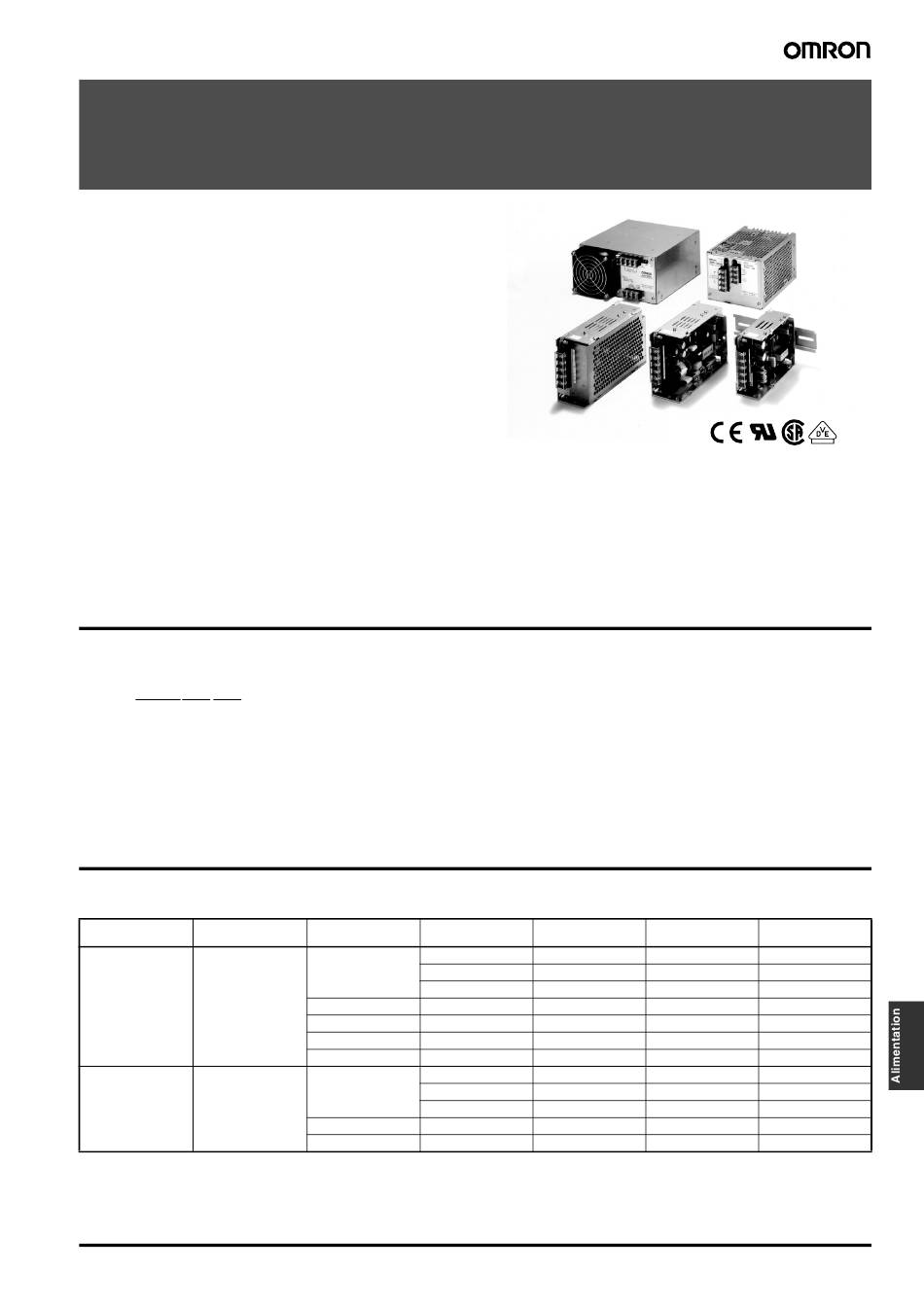

Alimentation à découpage
S8PS
Alimentations à découpage pour montage sur
rail DIN extrêmement compactes, puissance
de sortie jusqu'à 600 W
• Plage de puissance de 50 à 600 W.
• Boîtiers ouverts ou capotés disponibles.
• Montage facile sur rail DIN grâce aux supports de montage
fournis.
• Modèles avec support de fixation pour montage avant.
• Conformes aux normes CEM : EN50081-1, EN50082-2 et
EN61000-3-2.
• Sans maintenance jusqu'à 300 W grâce à la ventilation naturelle.
• Voyants d'état de protection présentant les fonctions de protec-
tion actives (modèles 300/600 W).
• Tension d'entrée universelle : 100 à 240 Vc.a.
• Homologations UL/CSA, EN60950 (IEC950) et VDE0160.
• Manuel d'instruction en six langues fourni.
• Durée de vie de 10 ans minimum.
• Bornier avec protection des doigts conforme à la norme
VDE0106/P100. (Type capoté)
Structure des références
■ Légende des références
S8PS-@@@@@@@
1
2
3
1. Puissance
050 : 50 W
100 : 100 W
150 : 150 W
300 : 300 W
600 : 600 W
Références pour la commande
■ Références
Configuration
Tension d'entrée
Type capoté
100 à 240 Vc.a.
Type à boîtier ouvert
100 à 240 Vc.a.
Puissance
Tension de sortie
50 W
5 V
12 V
24 V
100 W
24 V
150 W
24 V
300 W
24 V
600 W
24 V
50 W
5 V
12 V
24 V
100 W
24 V
150 W
24 V
2. Tension de sortie
05 :
5 V
12 :
12 V
24 :
24 V
3. Configuration
C :
Type capoté avec support de fixation pour montage avant
D :
Boîtier ouvert avec support pour le montage sur rail DIN
CD : Boîtier capoté avec support pour le montage sur rail DIN
Vide : Boîtier ouvert avec support de fixation pour montage avant
Courant de sortie
Support pour le
montage avant
10 A
S8PS-05005C
4,2 A
S8PS-05012C
2,1 A
S8PS-05024C
4,5 A
S8PS-10024C
6,5 A
S8PS-15024C
14 A
S8PS-30024C
27 A
S8PS-60024C
10 A
S8PS-05005
4,2 A
S8PS-05012
2,1 A
S8PS-05024
4,5 A
S8PS-10024
6,5 A
S8PS-15024
Alimentation à découpage
Support pour le
montage sur rail DIN
S8PS-05005CD
S8PS-05012CD
S8PS-05024CD
S8PS-10024CD
S8PS-15024CD
S8PS-30024CD
---
S8PS-05005D
S8PS-05012D
S8PS-05024D
S8PS-10024D
S8PS-15024D
S8PS
L-97
