4 Fonctionnement du sécheur d'air par réfrigération
Le sécheur d'air par réfrigération est conçu pour éliminer l'humidité de l'air entrant afin d'atteindre le
point de rosée souhaité à la sortie.
Tous les sécheurs d'air décrits ci-dessus fonctionnent selon le même principe. Ce fonctionnement peut
être divisé en deux circuits principaux: circuit d'air et
Circuit d'air: De l'air chaud et saturé d'humidité pénètre dans l'échangeur de chaleur 3 en 1. L'air passe
ensuite à travers l'évaporateur, également appelé échangeur de chaleur air/réfrigérant. La
température de l'air est réduite à environ 2 °C, ce qui provoque la condensation de la vapeur d'eau. Le
liquide est fusionné en plus grosses gouttelettes et collecté dans un séparateur, d'où l'évacuation des
condensats le retire du système. L'air frais sans eau liquide est renvoyé à travers l'échangeur de chaleur
air/air, où il est chauffé pour atteindre une température environ 5 °C inférieure à l'air entrant.
Circuit frigorifique: Le réfrigérant entre dans le compresseur puis entre dans le condenseur à haute
pression, où il transfère la chaleur à l'air ambiant et se condense. Le liquide passe ensuite à travers le
tube capillaire où sa pression, et par conséquent la temperature, diminue. À basse pression, le
réfrigérant liquide entre dans l'échangeur de chaleur où il reçoit la chaleur de l'air comprimé d'entrée
et provoque l'évaporation du réfrigérant. Le réfrigérant gazeux à basse pression retourne au
compresseur, qui le comprime et recommence le cycle. Pendant les périodes de charge d'air comprimé
réduite, l'excès de réfrigérant passe automatiquement à travers la soupape de dérivation des gaz
chauds vers le compresseur.
* Pour plus d'informations, contactez votre fournisseur.

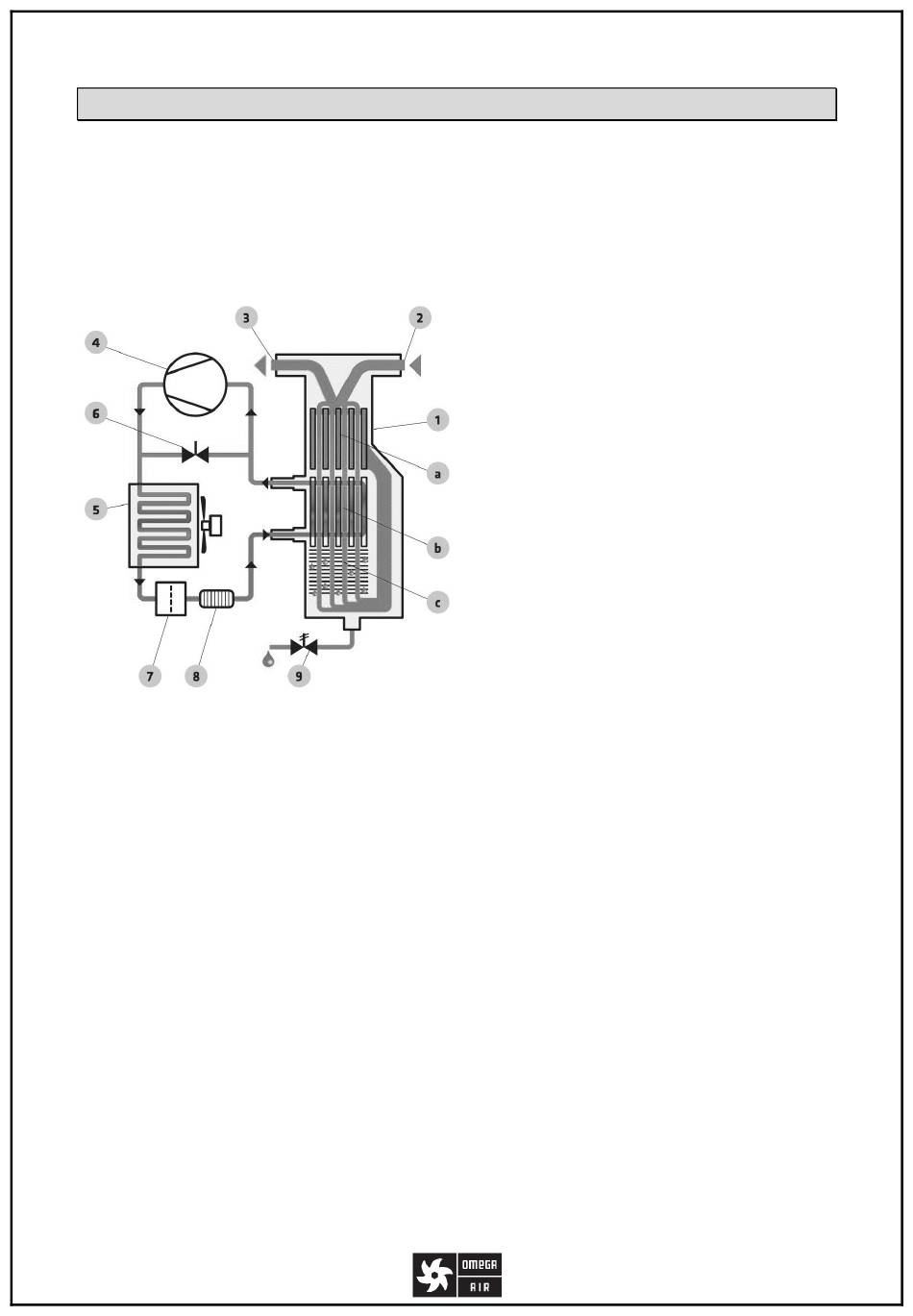

1
Échangeur de chaleur 3en1
a Échangeur de chaleur air/air
b Échangeur de chaleur air/liquide de
refroidissement
c Séparateur
2
Entrée d'air comprimé
3
Sortie d'air comprimé
4
Compresseur
5
Condensateur
6
Vanne de dérivation de gaz chaud
7
Filtre
8
Tube capillaire
9
Purgeur de condensat
