2 COMPOSANTS DU SYSTÈME DE RACCORDEMENT
Dispositif de serrage

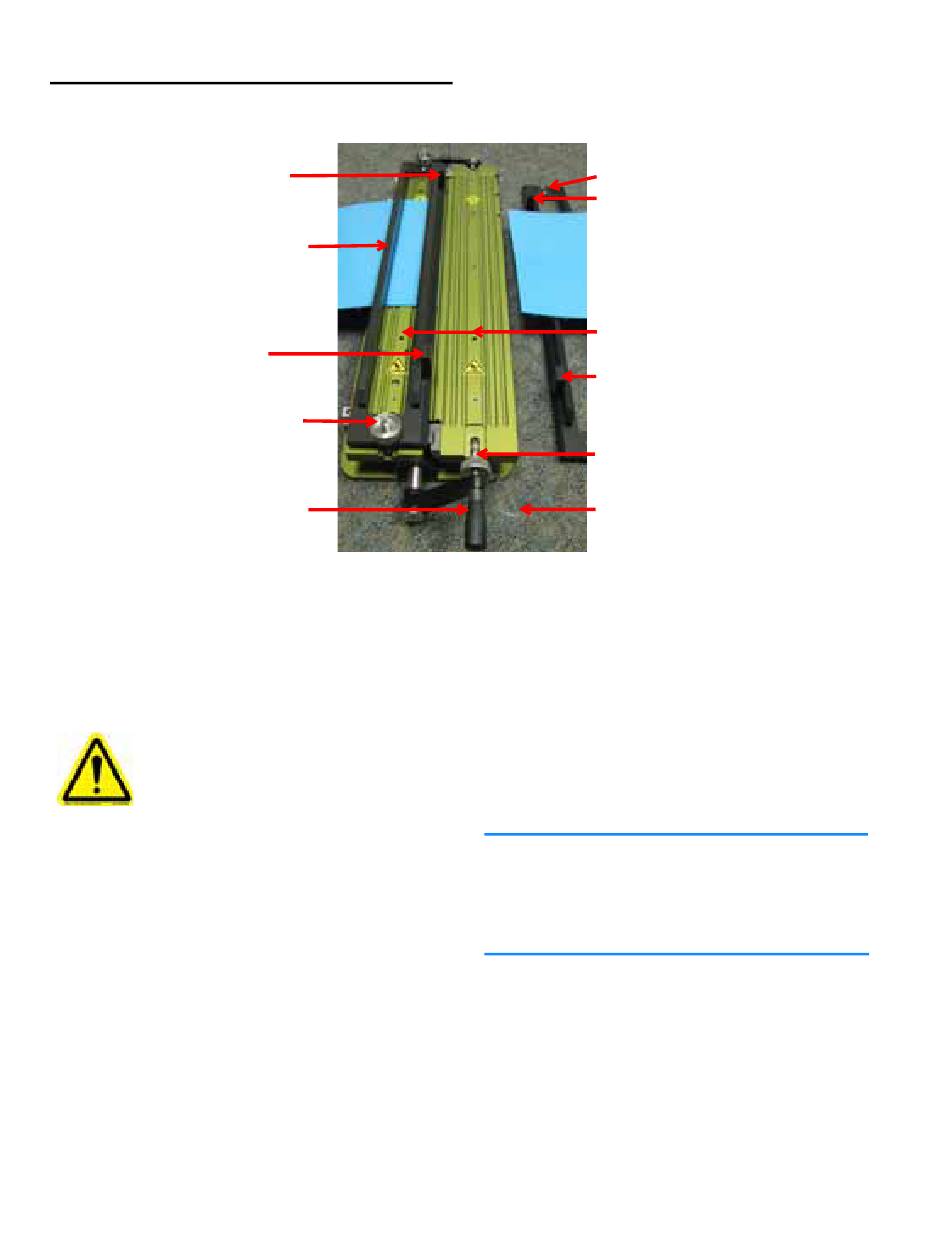

Figure 2C : Dispositif de serrage
Dispositif de serrage : dispositif de serrage tout métal à
ressort conçu pour maintenir les extrémités des tapis pré-
parées parfaitement alignées pendant le chauffage. Il
comprend des barres supérieures de serrage, quatre gou-
jons pivotants avec boutons à serrage manuel, manivelle
à main et cale de blocage avec câble.
Lorsque vous ouvrez/fermez le dispositif de
serrage, tenez vos mains et vos doigts
éloignés des mâchoires. En raison de la
pression des ressorts, les mâchoires de
serrage peuvent causer de graves blessures.
Cale de blocage : mécanisme conçu pour maintenir les
mâchoires de serrage ouvertes pendant l'alignement et le
chauffage des tapis. Il est contrôlé par un câble. Les
butées correspondantes sont maintenues en place par la
pression du serrage lorsque le dispositif de serrage est
refermé.
Barre supérieure de serrage : pièces d'aluminium ano-
disé utilisées pour maintenir solidement les tapis alignés.
Elles sont conçues avec des bossages de positionnement
pour l'alignement des échancrures près des goujons pivo-
tants. Chacune des barres comporte deux appuis de sup-
port pour l'élément chauffant afin de maintenir ce dernier
en place pendant le chauffage.
Appui de support pour l'élément chauffant : voir Barre
supérieure de serrage
2-2
Cale de blocage
(sous les
mâchoires de
serrage)
Barre supérieure
de serrage
Appui de support
pour l'élément
chauffant
Goujon pivotant
(avec bouton à
serrage manuel)
Manivelle à main
Échancrure
Appui de support
pour l'élément
chauffant
Mâchoires de
serrage
Appui de support
pour l'élément
chauffant
Goujon pivotant
(avec bouton à
serrage manuel)
Câble de la cale
de blocage
Goujon pivotant : goujon métallique avec bouton à ser-
rage manuel, conçu pour maintenir solidement en place
la barre de serrage sur les tapis. Un goujon pivotant avec
bouton à serrage manuel se trouve à chaque extrémité des
deux barres de serrage.
Manivelle à main : poignée de type manivelle recou-
verte de plastique, tournée dans le sens inverse des
aiguilles d'une montre pour ouvrir le dispositif de ser-
rage. Une fois enclenchée, une cale de blocage maintient
les mâchoires ouvertes.
REMARQUE
Fermez toujours le dispositif de serrage lentement et
intentionnellement. Le système pignon-crémaillère peut être
endommagé en cas de fermeture forcée ou si vous laissez le
dispositif de serrage se refermer violemment.
Échancrure : voir Barre supérieure de serrage.
Mâchoires de serrage : voir Cale de blocage et Barre
supérieure de serrage.
Câble de la cale de blocage : boucle de fil métallique
conçue pour enclencher la cale de blocage du côté de la
manivelle du dispositif de serrage.
