Câblage
Toujours couper l'alimentation électrique à la hauteur du disjoncteur avant de
procéder à toute forme de câblage. S'assurer de respecter les codes électriques
locaux, nationaux et canadiens. Le système Aqua Trol a été conçu pour faciliter le
câblage aux piscines hors terre typiques. Pour assurer la sécurité de fonctionnement
de l'appareil, le système Aqua Trol doit être correctement mis à la terre et lié à la
masse.
Puissance d'entrée
Les modèles dotés d'un cordon d'alimentation de 120 V c.a. de série doivent être
raccordés dans une prise de courant à disjoncteur de fuite de terre. Les modèles à
prise à verrouillage par rotation doivent être branchés dans une prise de courant
prise à verrouillage par rotation raccordée à un disjoncteur de fuite de terre. Pour
les installations au Canada, Raccorder à un circuit protégé par un disjoncteur à

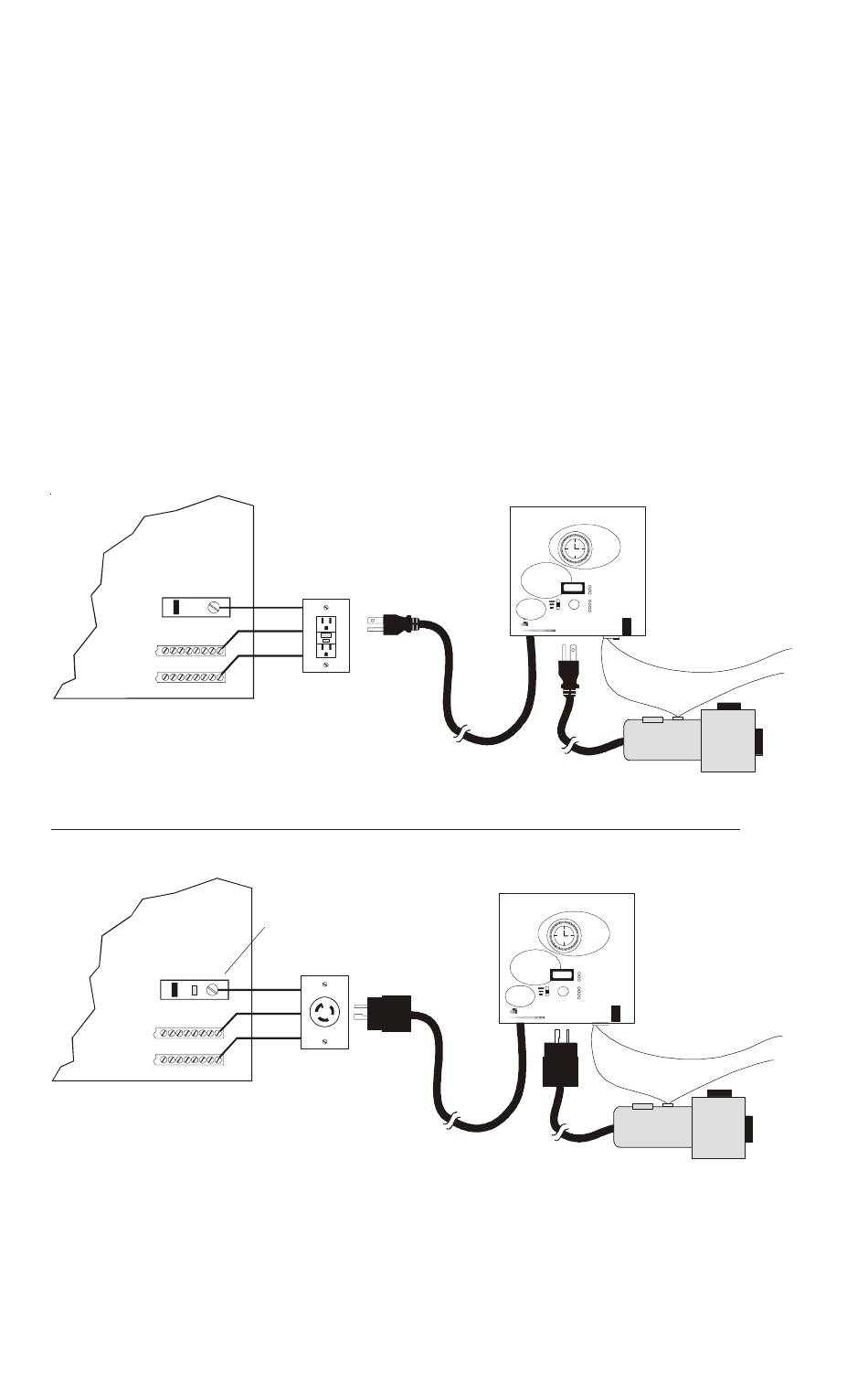

fuite de terre de classe A. Voir le schéma ci-dessous.
A
T
QUA
rol
AQUA TROL
(AQ-TROL-XX)
G
LD
LINE
C
ON TROLS INC .
NEUTRE
boucle de
Sortie
Mise à la terre (MALT)
connexion
GFCI
panneau secondaire
pompe
A
T
QUA
rol
®
GFCI Disjoncteur
AQUA TROL
(AQ-TROL-XX-TL)
G
LD
LINE
C
ON TROLS INC .
NEUTRE
Fiche à
boucle de
Mise à la terre (MALT)
verrouillage rotatif
connexion
panneau secondaire
pompe
