H A W A
-
12410 c
Hawa AG CH-8932 Mettmenstetten
Möbelbeschläge

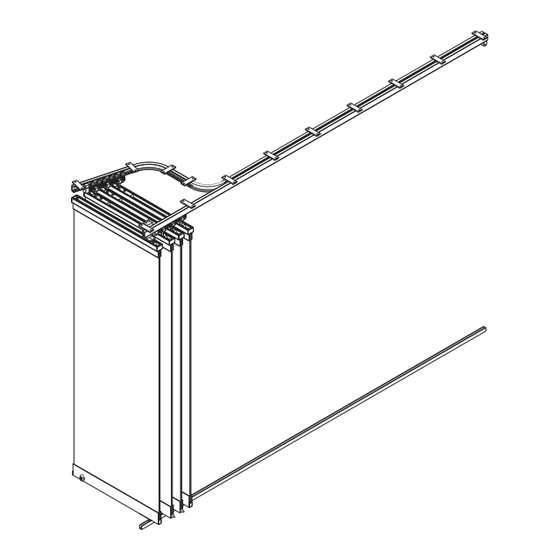

Shopfront 400/G – 90°
Montageanleitung
Beschlag für schwere Ganzglasschiebewände
bis 400 kg Türgewicht, 90° zur Schiebeachse gestapelt.
Instructions de montage
Ferrure pour cloisons coulissantes en verre de poids lourd
jusqu'à 400 kg par porte, avec rangement perpendiculaire à
l'axe de coulissement.
Installation instructions
Hardware system for heavyweight all-glass sliding walls
weighing up to 400 kg (880 lbs.), that are stacking at right
angle to the slide axis.
Istruzioni di montaggio
Ferramenta per pareti scorrevoli pesanti completamente in
vetro fino a 400 kg per porta, parcheggiate a 90° in rispetto
all'asse scorrimento.
Instrucciones de montaje
Herraje para tabiques plegables vidriados de gran peso, hasta
400 kg por panel, con apilado 90° del eje de deslizamiento.
Hawa components
Shopfront 400/G – 90°
