Date : 14/10/19
Reference : 69681-frn
3.3.4. Configuration de la borne
La configuration matérielle de la borne s'effectue au moyen de cavaliers. Pour des raisons de sécurité,
la modification de position des cavaliers doit toujours être effectuée borne de recharge déconnectée du
réseau électrique et alimentation consignée. La modification des jumpers doit être réalisée par un
électricien préalablement formé, qualifié et habilité pour ce type de travaux.
La configuration matérielle ne devrait être modifié qu'à l'installation et en de très rares circonstances.
Les indications présentées ici visent principalement au contrôle de la configuration usine et au
rétablissement de la configuration usine.
La numérotation des cavaliers est telle qu'en position normale d'installation, les cavaliers sont
numérotés par ordre descendant, le cavalier 4 étant située en haut et le cavalier 1 situé en bas.

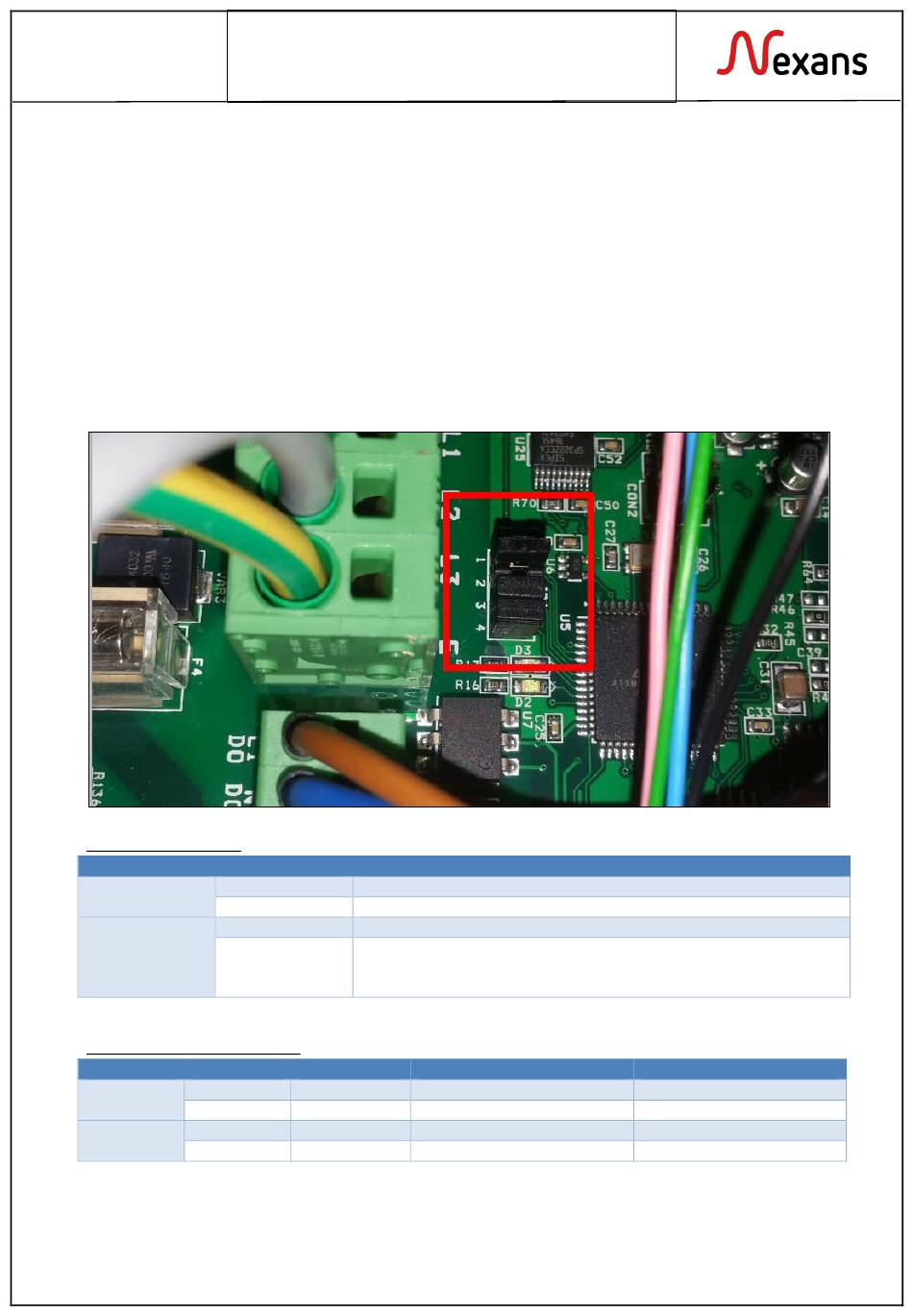

L'emplacement des cavaliers est illustré ci-dessous.
Configuration d'usine :
Cavalier
Cavalier 1
Cavalier 2
Configuration de la puissance :
Cavalier 3
Cavalier 4
Absent
Absent
Présent
Présent
Absent
Présent
(*) : la puissance effectivement délivrée dépend du véhicule, du cordon de recharge utilisé et des
besoins effectifs du véhicules.
AGICITY UNO
Notice d'installation
État
Description
Présent
Convient à une borne équipée d'un socle de prise
Absent
Convient à une borne équipée d'un câble attaché (« cas C »)
Présent
Position par défaut
Absent
Réinitialisation complète des paramètres. Effectuer un cycle de
démarrage complet, puis consigner à nouveau, et remettre le
cavalier en position.
Courant (A)
10A
16A
20A
32A
Puissance en mono (*)
2,3 kW
3.7 kW
4.6 kW
7.4 kW
Puissance en tri (*)
6.9 kW
11 kW
13.8 kW
22 kW
Page 13 sur 21
