Étape 10 : Monter le photocapteur et l'encodeur

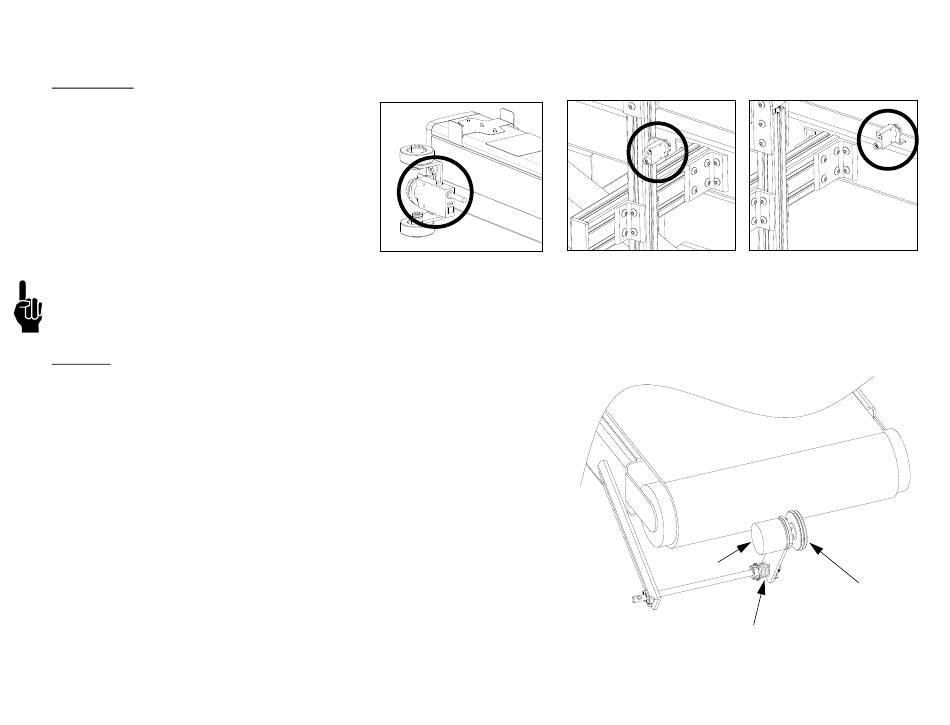

Photocapteur
1. Positionnez le photocapteur (5760-383) en
amont de la première tête d'impression. La
distance maximale de placement est
685,9 mm [27 in] depuis la cellule photo-
électrique de la tête d'impression.
2. Reportez-vous à la feuille d'instructions fournie
avec le photodétecteur pour l'étalonnage.
3. Consultez le «Test de sensibilité du
photocapteur» en page 41 de ce manuel pour
tester l'étalonnage.
REMARQUE : Plus la plage est courte, plus le déclenchement du photocapteur est sensible, ce qui augmente la probabilité de faux
déclenchements de graphiques sur le produit. Il est préférable de ne pas ajuster la sensibilité, sauf si la plage 762 mm [30 in] cause des faux
déclenchements.
Encodeur
L'encodeur utilise une roue qui roule contre la ligne du transporteur pour mesurer la
vitesse. Il envoie un signal au contrôleur qui réalise les ajustements pour les
changements signalés dans la vitesse de ligne.
Il n'est pas nécessaire d'installer l'encodeur juste à côté des têtes d'impression. Il
est plus important de le placer à un endroit où il peut mesurer précisément la vitesse
du transporteur. Installez-le au contact du transporteur, ou d'une roue ou d'un
rouleau qui se déplace à la même vitesse que le transporteur.
Le support de montage de l'encodeur est monté sur ressort. Ajustez le collet à
ressort pour garantir que l'encodeur reste en contact stable avec le transporteur.
MISE EN GARDE : Ne préchargez pas excessivement la roue codeuse contre la
surface du convoyeur. Une force radiale supérieure à 18,14 kg réduira la durée de
vie des roulements.
5765-018-F Manuel d'exploitation Rév H
Tête d'impression
Section 2 : Démarrage rapide
Support
Transporteur
Encodeur
Roue de l'encodeur
Ressort
Transporteur
