Étape 7 : Installer les tuyaux
REMARQUE : Ne pas tenter d'installer les
tuyaux du système avant la fin du montage
mécanique.
1. Une fois le montage mécanique terminé
pour le S -IDS et les têtes d'impres-
MART
sion, retirez tous les bouchons d'évent
et installez le filtre fourni.
CAUTION
REMOVE
CAP
INSTALL
RED
FILTER
2. Acheminez toutes les lignes d'encre et
d'aspiration et connectez les lignes au

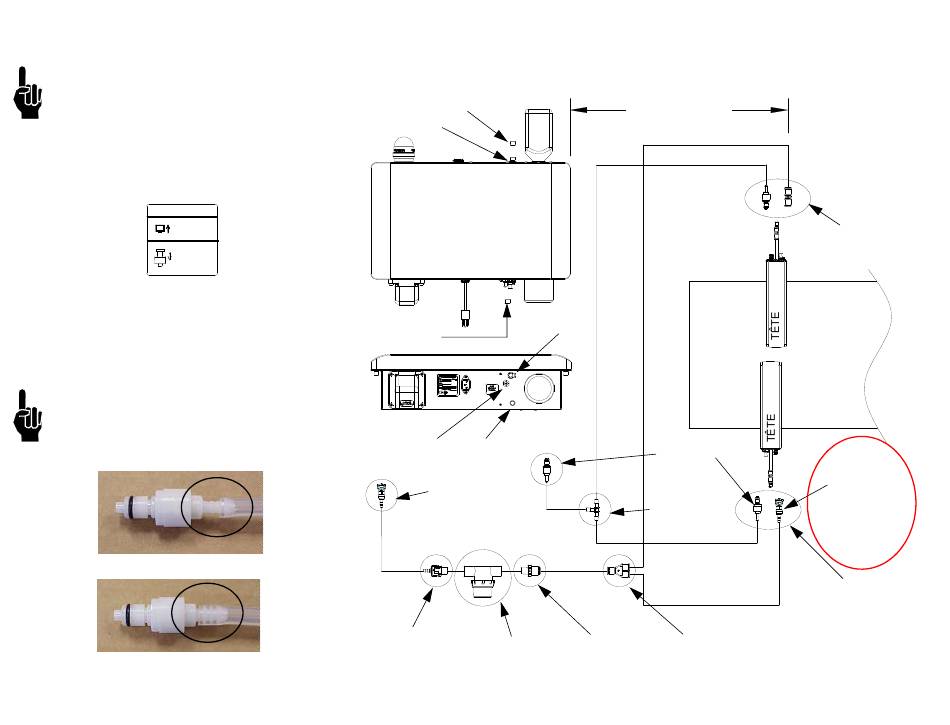

SMART-IDS. Consultez le schéma sur
la droite pour voir des connexions clas-
siques de tuyauterie de tête d'impres-
sion.
REMARQUE :Ne connectez pas de lignes
aux têtes d'impression pour le moment.
INCORRECT
CORRECT
5765-018-F Manuel d'exploitation Rév H
RETIREZ ET CONSERVEZ
LE BOUCHON
FILTRE
S -IDS
MART
RETIREZ ET
CONSERVEZ LES
3 BOUCHONS
PORT
D'ASPIRATION
ÉVENT
RACCORD
D'ASPIRATION
(5765-721)
ASPIRATION
CLAPET
ANTI-RETOUR
PASSOIRE
(5765-720)
(5765-713
4,6mm [15ft] MAX
ASPIRATION
ENCRE
SORTIE
D'ENCRE
RACCORD
D'ENCRE
(5361-329)
RACCORD
EN TÉ
ENCRE
(2460-120)
RACCORD
RACCORD EN "Y"
DROIT
(5765-717)
(5765-719
Section 2 : Démarrage rapide
NE PAS CONNECTER
MAINTENANT À LA
TÊTE D'IMPRESSION
TRANSPOR-
TEUR
RACCORD
D'ASPIRATION
(5765-721)
Utilisé unique-
ment pour
amorcer les
lignes d'encre.
NE PAS CONNECTER
MAINTENANT À LA
TÊTE D'IMPRESSION
