3.2
Installation des antennes externes LTE

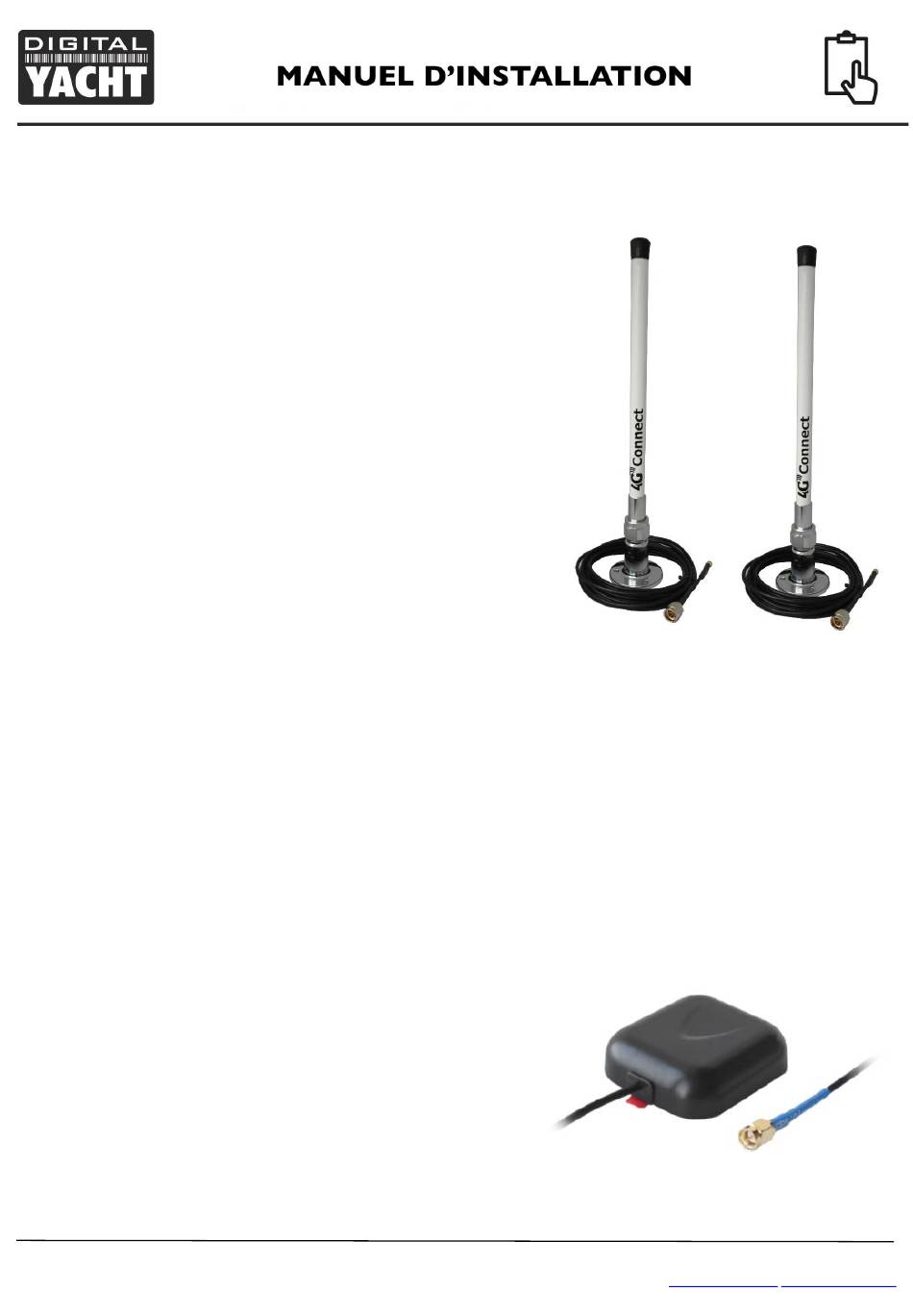

Le 4GXtream est fournie avec deux antennes LTE, deux supports
d'antennes et deux câbles coaxiaux LMR200 de 7 m de long.
L'installation et l'emplacement des antennes LTE externes sont très
importants pour une portée maximale, prenez donc votre temps pour
trouver le meilleur emplacement pour ces deux antennes.
Les câbles LMR200 de 7 m ne doivent pas être prolongés et il est
préférable de rapprocher le routeur/modem 4GXtream des antennes
plutôt que de prolonger les câbles. Les signaux 3G/4G seront atténués
de 0,3 dB par mètre de câble supplémentaire. Si vous devez utiliser un
câble coaxial plus long, contactez Digital Yacht pour remplacer ces
câbles par des câbles LMR400 plus épais de 10 ou 20 m.
Les deux antennes LTE doivent idéalement être installées à au moins
40 cm l'une de l'autre pour maximiser l'effet positif de la technologie
MIMO utilisée par le 4GXtream. Il convient de noter qu'il n'y a pas de
gains supplémentaires significatifs en éloignant davantage les
antennes.
Évitez que les antennes ne soient bloquées par d'autres objets
métalliques et ne les placez pas à proximité d'autres antennes
d'émission comme les antennes VHF, HF ou SSB. Pour éviter que les
transmissions LTE n'affectent d'autres appareils (GPS, TV, etc.),
essayez de les installer à au moins 1 m des autres antennes.
Les antennes LTE externes ont un filetage de 1,25" et sont fournies avec deux supports. Ces supports, conçus pour être
fixés à une plate-forme horizontale, conviennent à la plupart des installations, mais si vous souhaitez utiliser un autre type
de support, comme ceux conçus pour les antennes VHF ou GPS, vous aurez besoin d'un adaptateur de filetage 1" x
14TPI à 1,25", disponible sur le site de Digital Yacht (référence : ZCELN280S).
Une fois que vous avez trouvé un emplacement approprié pour les deux antennes LTE externes, fixez les supports
d'antennes, attachez les connecteurs de type N à la base de chaque antenne, puis acheminez les câbles LMR200
jusqu'au routeur/modem.
Vissez les connecteurs des deux câbles d'antenne LMR200 au 4GXtream - il importe peu de savoir quelle antenne LTE
va à quel connecteur LTE.
Installation de l'antenne GPS
3.3
La 4GXtream possède un puissant récepteur GNSS
(GPS+GLONASS+GAILEO), qui peut fournir la position. Il est
également possible de configurer l'antenne pour envoyer les
données de position vers l'interface NMEA 2000, mais cela n'est
pas activé par défaut.
Une petite antenne GPS passive est fournie avec 3 m de câble.
Elle est conçue pour un montage discret, à l'intérieur du bateau et
doit être installée près d'une fenêtre ou à un endroit où il n'y a que
de la fibre de verre entre l'antenne et le ciel.
Le connecteur SMA de l'antenne GPS doit être vissé sur le connecteur GPS du 4GXtream.
