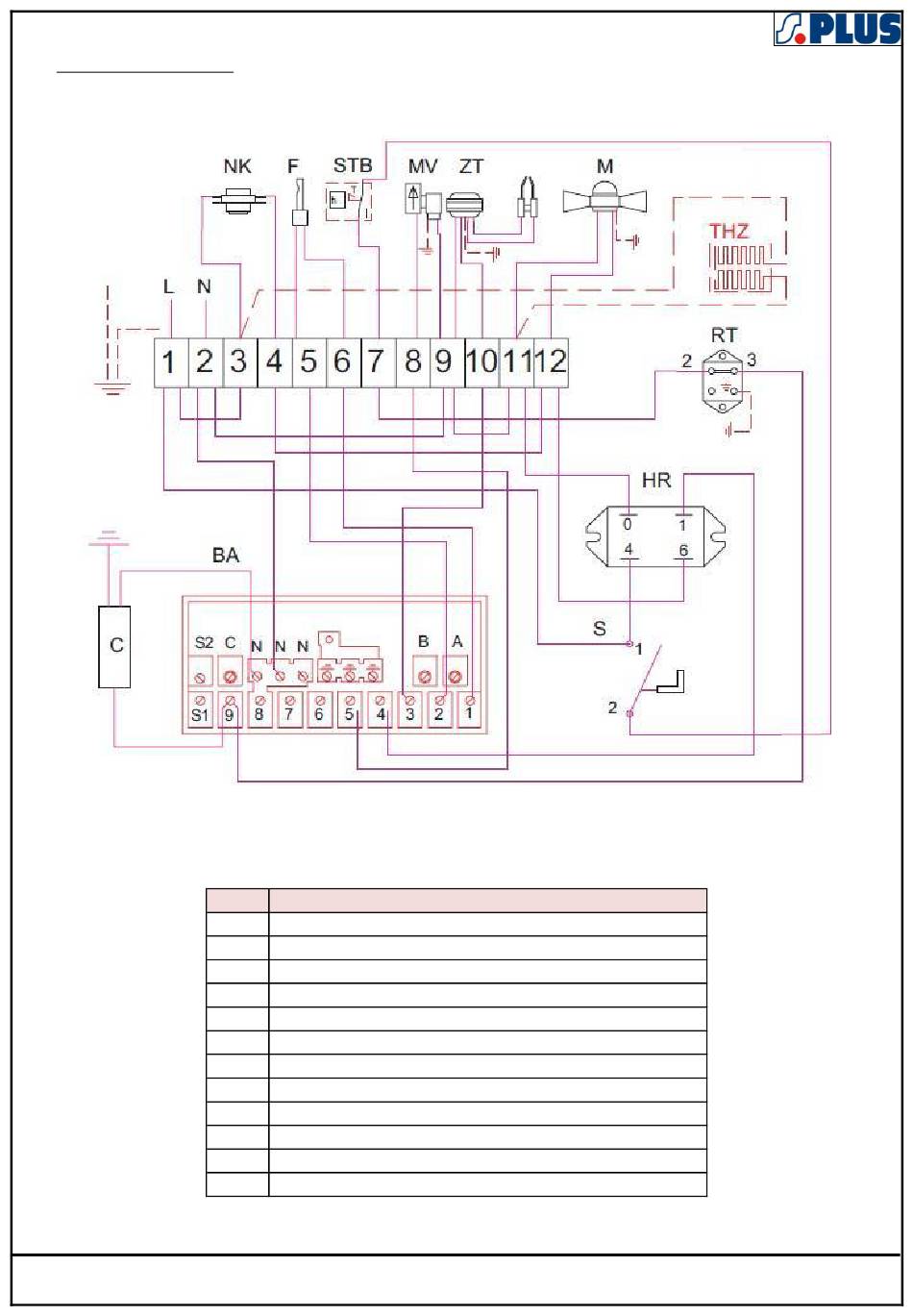

Schéma électrique
*
Position
Réf. GF AC 1/05.2011/IU
BA
Relais du brûleur
C
Condensateur
F
Photocellule
HR
Relais auxiliaire
M
Moteur
MV
Vanne électromagnétique
NK
Thermostat de refroidissement
RT
Thermostat d'ambiance final (en option)
S
Commutateur
STB
Thermostat maximum
THZ
Chauffage du filtre (en option)
ZT
Transformateur d'allumage
Notice destinée à l'installateur et à l'utilisateur
Fig.8
Description
Page 14
