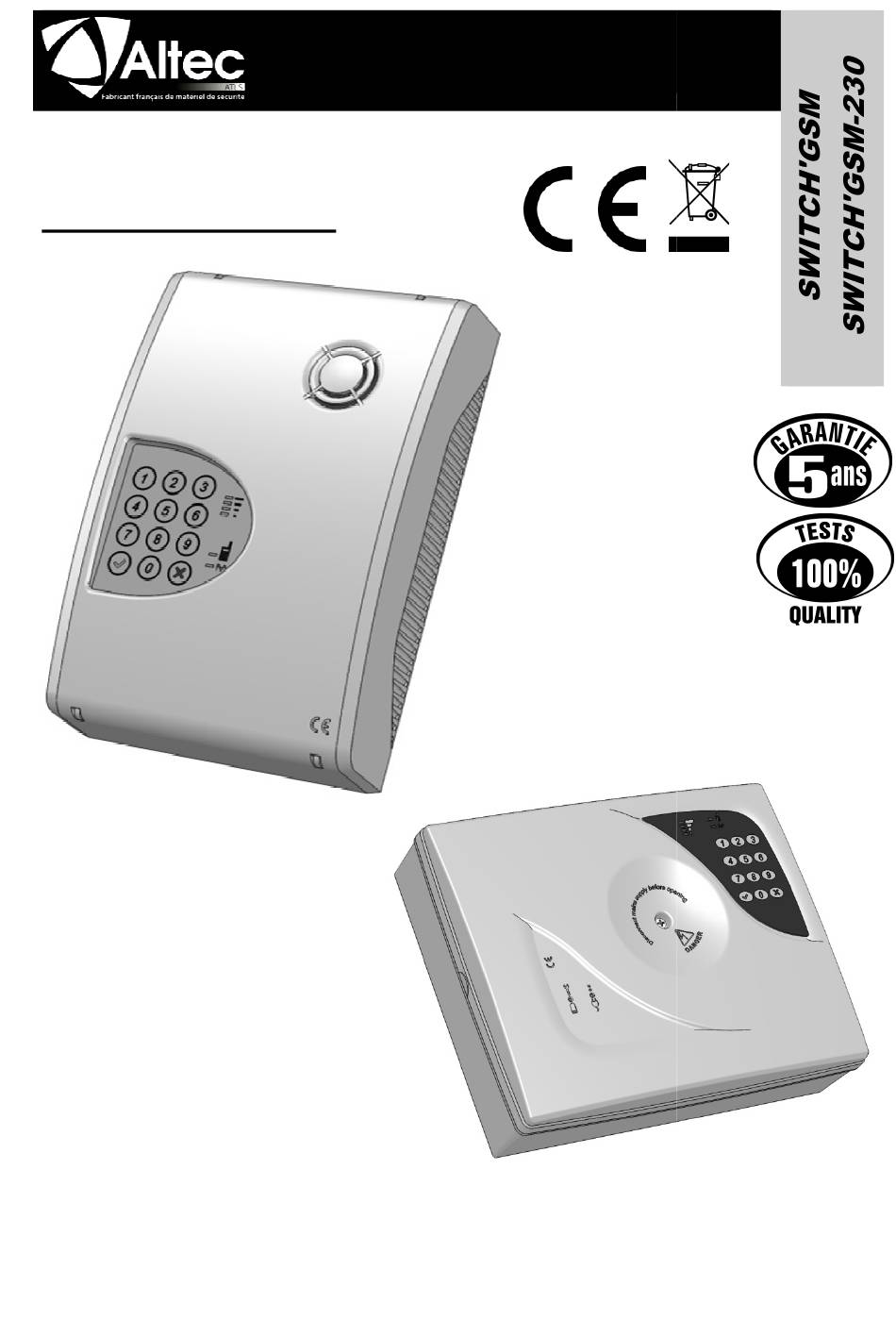

Passerelle GSM 2G
Fabriqué en FRANCE
Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS
Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS
NOTICE D'INSTALLATION
NOTICE D'INSTALLATION
SWITCH'GSM est une marque déposée par ATLS
est une marque déposée par ATLS
N O T I N S 0 0 0 0 0 0 0 6 7
6 7 - V 1 . 0 1
Publicité
Table des Matières
Manuels Connexes pour Altec SWITCH'GSM
Sommaire des Matières pour Altec SWITCH'GSM
- Page 1 Passerelle GSM 2G Fabriqué en FRANCE Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS SWITCH'GSM est une marque déposée par ATLS...
-
Page 2: Table Des Matières
CABLAGE DU SWITCH'GSM .............. 9 4.1. Description des borniers de raccordement ......9 4.2. Raccordement de l'alimentation ..........10 4.2.1. Raccordement de l’alimentation secteur (SWITCH'GSM- 230 seulement) ................. 10 4.2.2. Raccordement de l'alimentation 12V (SWITCH'GSM seulement) ................10 4.3. Installation de la carte SIM ............. 11 4.4. - Page 3 Remplacement de l'antenne ............29 7.1. SWITCH'GSM ................ 29 7.1. SWITCH'GSM-230 ..............29 RAZ DU SWITCH'GSM ..............29 CARACTERISTIQUES TECHNIQUES ..........30 MISE AU REBUT DES PRODUITS ........... 31 GARANTIE ..................31 Récapitulatif de la programmation : ..........32 - 3 -...
-
Page 4: Presentation

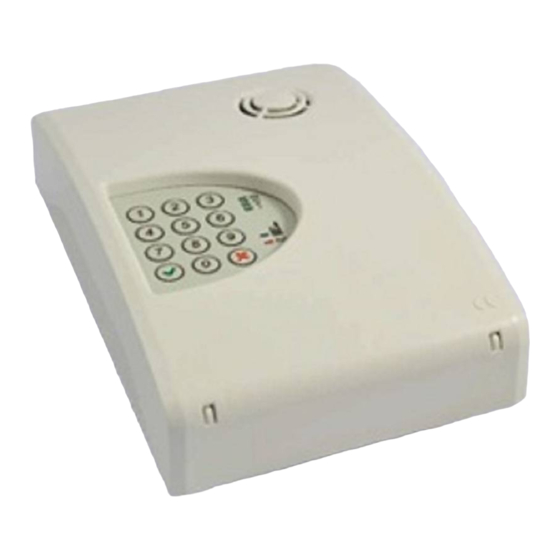

1.1. SWITCH'GSM Le SWITCH'GSM est une interface GSM RTC alimentée en 12VDC. Le SWITCH'GSM se présente dans un boîtier robuste en ABS traité anti se présente dans un boîtier robuste en ABS traité anti-UV et de classe d’inflammabilité V0.Son capot est fixé au châssis par 2 accroches fixes placées en bas et 2 d’inflammabilité... -
Page 5: Switch'gsm-230
1.2. SWITCH'GSM-230 Le SWITCH'GSM est une interface GSM RTC alimentée en 230VAC. Le SWITCH'GSM-230 se présente dans un boîtier robuste en ABS traité anti-UV et de classe d’inflammabilité V0. Son capot est vissé au châssis par 1 vis cruciforme centrale. -
Page 6: Mode De Fonctionnement
1.3. Mode de fonctionnement Le SWITCH'GSM est une passerelle GSM RTC pouvant être utilisée selon 4 modes de fonctionnement : - Passerelle pure : dans le cas où aucune ligne téléphonique RTC ne soit disponible sur le site, l'absence de ligne RTC branchée sur "Telecom Line" force le produit en mode GSM. Le SWITCH'GSM fournit une ligne téléphonique sur sa sortie "Telecom Equip."... -
Page 7: Avertissements Et Consignes De Securite
• Ne pas utiliser le SWITCH'GSM en secours d'une ligne téléphonique type en secours d'une ligne téléphonique type VOIP (voix sur IP) délivrée par une BOX internet. L'indisponibilité de la ligne L'indisponibilité... -
Page 8: Conseils D'installation
• Le boîtier se fixe sur une paroi verticale et plane de surface supérieure à la surface du SWITCH'GSM, en utilisant des vis de diamètre 4 à 5 mm et de 35 à 40 mm de longueur (non fournies). •... -
Page 9: Cablage Du Switch'gsm
Entrée de la ligne téléphonique RTC à secourir (Il est déconseillé de brancher une ligne VOIP). Sortie ligne vers équipements téléphonique. (centrale d'alarme, DECT, combiné téléphonique, transmetteurs d'alarme...) ALIM Entrée d'alimentation 12VDC (SWITCH'GSM) 12V 0V Contact d'autoprotection à l'ouverture du boîtier TAMPER Connecteur pour batterie 12V_2Ah ou... -
Page 10: Raccordement De L'alimentation
Le SWITCH'GSM est protégé contre les inversions de polarité. Si le dispositif qui commande les entrées du SWITCH'GSM a une alimentation différente de celui-ci, il est impératif de relier ensemble les 0V des différentes sources d'alimentations. -
Page 11: Installation De La Carte Sim
Installer la carte SIM comme indiqué ci-dessous (contacts non visibles) jusqu'à ce qu'elle (contacts non visibles) jusqu'à ce qu'elle arrive en butée sans forcer. La carte SIM compatible avec le SWITCH'GSM est une carte de La carte SIM compatible avec le SWITCH'GSM est une carte de type Mini SIM 2FF de dimensions 25X15mm. -
Page 12: Raccordement De L'autoprotection
4.7. Raccordement de la ligne téléphonique En cas d'absence de tension de ligne sur Line, le SWITCH'GSM commute une ligne En cas d'absence de tension de ligne sur Line, le SWITCH'GSM commute une ligne téléphonique simulée sur la sortie Equip. - Page 13 GSM en sélectionnant le nombre de numéros à supprimer dans le menu 15 "Suppression du préfixe d'appel" Il est déconseillé de raccorder le SWITCH'GSM à la sortie VOIP d'une BOX, à moins d'être en GSM prioritaire dans le menu 14 "Secours par défaut". Dans ce cas, la présence de cette ligne VOIP peut représenter une sécurité...
-
Page 14: Programmation
Si un code est programmé le produit dit : "Bonjour composez votre code d'accès d'accès" sinon le SWITCH'GSM dit : "Voulez-vous être assisté ?" ATTENTION : On ne peut pas appeler par le réseau GSM quand on es en appel. -
Page 15: Menu Assisté
- La vérification et le niveau de connexion au réseau choisi. 5.3. Etat du produit (00) Ce menu permet de vérifier l'état du SWITCH'GSM tant au niveau de son câblage que de la tant au niveau de son câblage que de la qualité... -
Page 16: Date Et Heure (01)
Il l'utilise aussi comme référence pour déclencher le premier test cyclique. Une fois par jour, si l'opérateur GSM le permet, le SWITCH'GSM met à jour son heure sur met à jour son heure sur celle du réseau. -
Page 17: Sortie 1(04),Sortie 2(05),Sortie 3(21)
- OUTPUT 2 : disparition de 0V au bout de 30 secondes de coupures de ligne téléphonique La sortie output 3 n'est disponible que sur SWITCH'GSM-230 - OUTPUT 3 : disparition de 0V au bout de 30 secondes de coupure secteur. -
Page 18: Mode De Fonctionnement
(mode usine). - Disparition : Le SWITCH'GSM relâche un 0V sur sa sortie lors de la détection d'un défaut relâche un 0V sur sa sortie lors de la détection d'un défaut ou l'activation d'une télécommande. -
Page 19: Entrées 1 (06) Ou Entrée 2 (07)
- d'envoyer un SMS à l'apparition (déclenchement). - ou d'envoyer un SMS à l'apparition (déclenchement) et à la disparition (réarmement). Pour personnaliser le SMS, il faut envoyer un SMS au SWITCH'GSM lorsque le produit dit : "attente de réception du SMS personnalisé". -
Page 20: Code Pin (10)
En cas de défaut de carte SIM le SWITCH'GSM dit : "défaut Carte SIM" et re En cas de défaut de carte SIM le SWITCH'GSM dit : "défaut Carte SIM" et retourne au menu général. En cas de code PIN déjà supprimé, le transmetteur dit code PIN absent et retourne au menu PIN absent et retourne au menu général. -
Page 21: Localisation D'installation (11)
Transmission par défaut Ligne telecom Dans le cas de l'utilisation du SWITCH'GSM en secours RTC, le SWITCH GSM privilégie le routage de l'équipement téléphonique sur la ligne RTC (fonctionnement d'usine). L'appel en GSM ne se fera qu'en cas de coupure de la ligne téléphonique. -
Page 22: Suppression Du Préfixe D'appel (15)
GSM. Lors de l'activation de cette fonction, le SWITCH'GSM demande le nombre de chiffres à demande le nombre de chiffres à supprimer du numéro de téléphone. -
Page 23: Tests Et Simulation (17)
La configuration pour l'envoi de SMS en cas de défauts d'alimentation se fait par l'intermédiaire de ce menu. Ce menu permet de régler le seuil d'alerte de l'alimentation 12V faible (SWITCH'GSM), et batterie faible (SWITCH'GSM-230) puis de paramétrer les 4 numéros de téléphone vers lesquels les SMS seront envoyés en cas de défaut batterie et/ou de défaut secteur. -
Page 24: Sms Disparition Ligne Télécom (19)
'activation de ce menu permet de forcer le mode GSM du SWITCH'GSM par déclenchement de l'entrée INPUT 1 ou de l'entrée INPUT 1 ou INPUT 2. Ce menu permet aussi de régler la polarité et le type de contact pour l'entrée enu permet aussi de régler la polarité... -
Page 25: Exemple De Fonctionnement Des Télécommandes À Distance
6.1.3. Activation par détection d'appel entrant : 1- L'utilisateur appelle le numéro du SWITCH'GSM. 2- Au bout de la deuxième sonnerie, Le SWITCH'GSM commute ses sorties définies en tant que télécommande. 3- Un SMS de confirmation est envoyé à l'utilisateur qui a commandé le SWITCH'GSM à... -
Page 26: Activation Par Sms
Au bout de deux sonneries, l'interface raccroche ce qui indique que la commande a été prise en compte. Après le raccroché, le SWITCH'GSM envoie à l'utilisateur un SMS de confirmation de Après le raccroché, le SWITCH'GSM envoie à l'utilisateur un SMS de confirmation de... - Page 27 A chaque envoi d'une commande, le SWITCH'GSM répond en renvoyant l'état du système A chaque envoi d'une commande, le SWITCH'GSM répond en renvoyant l'état du système. Format de la réponse : JJ/MM/AA Date du produit : JJ-->jour MM-->mois AA-->année >année hh:mm:ss Heure du produit : hh-->heures...
-
Page 28: Télécommande À Distance M2M
2, afin d'avoir une double commande de déclenchement. voir une double commande de déclenchement. ATTENTION : - le déclenchement du SWITCH'GSM 2 sera dépendant du temps d'envoi du sera dépendant du temps d'envoi du SMS par l'opérateur - 28 -... -
Page 29: Remplacement De L'antenne
4- Tout en maintenant le court-circuit, réalimenter le SWITCH'GSM 5- Le SWITCH'GSM dit : "Veuillez composer le 1 pour une remise à zéro du code d'accès ou une remise à zéro du code d'accès ou 2 pour une remise à zéro générale"... -
Page 30: Caracteristiques Techniques
9. CARACTERISTIQUES TECHNIQUES SWITCH'GSM SWITCH'GSM-230 Tension d’alimentation DC : 9 - 15VDC Tension d'alimentation secteur : 230VAC 50Hz (-15% / +10%) Ondulation résiduelle admissible : 250mV Classe de sécurité : Classe II Consommation / puissance en 100 mA veille en mode secours RTC :... -
Page 31: Mise Au Rebut Des Produits
10. MISE AU REBUT DES PRODUITS Conformément exigences directive DEEE (Déchets d’Équipements Électriques et Électroniques), les produits électriques et électroniques usagés doivent être détruits séparément des ordures ménagères normales afin de promouvoir la réutilisation, le recyclage et d’autres formes de récupération, ainsi que de limiter la quantité de déchets devant être éliminés et de réduire du même coup les décharges. -
Page 32: Récapitulatif De La Programmation
12. Récapitulatif de la programmation : CONFIGURATION Téléphone Code d'accès (03) Localisation (11) Blocage appels Secours par défaut extérieurs (13) (14) Suppression Forçage GSM par préfixe d'appel (15) l'entrée (20) Nbr :______ Input : ENTREE 1 (06) Polarité Pos. Neg. Type de contact Temporisation T:_________s. - Page 33 SORTIE 1 (04): Défaut GSM Défaut ligne Télécommande Défaut secteur Mode de fonctionnement Mode de déclenchement Marche-Arrêt Impulsionnelle Disparition 0V Apparition 0V Temporisation T:_________s. Téléphones pour sortie1 10 : 11 : 12 : 13 : 14 : 15 : 16 : 17 : 18 : 19 :...
- Page 34 SORTIE 3 (21): Défaut GSM Défaut ligne Télécommande Défaut secteur Mode de fonctionnement Mode de déclenchement Marche-Arrêt Impulsionnelle Disparition 0V Apparition 0V Temporisation T:_________s. Téléphones pour sortie 3 10 : 11 : 12 : 13 : 14 : 15 : 16 : 17 : 18 :...
- Page 35 NOTES : ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ - 35 -...
- Page 36 21 + OUI* Sortie 3 * 3(21)* AUTO> Sortie de programmation Sélection de la 1- défaut GSM sortie 2- Défaut ligne * SWITCH'GSM-230 seulement 3- Défaut secteur* AUTO> Marche - arrêt Marche-arrêt / impulsionnel AUTO> disparition Apparition Test cyclique (16)
