Pour un meilleur maintien de
l'appareil au mur, il est possible
chaque montant du dosseret
(Rep. F Fig.C/D/E). Il est recom-
mandé d'utiliser des rondelles
pour améliorer la tenue du dos-
seret.
1000W
PUISSANCES
Largeur Appareil (mm)
Hauteur (mm)
D (mm)
E (mm)
A (mm)
• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le
sens des aiguilles d'une montre puis ôter le dosseret de l'appareil (Fig.E).
• Positionner le dosseret contre le mur, en s'assurant de l'orienter dans le bon sens,
pattes inférieures posées au sol, et tracer le trou (Rep. C Fig. E).
• Placer le trou du dosseret (Rep. B Fig. E) au niveau de la trace précèdemment repé-
rée sur le mur (Rep. C Fig. E). Pointez les trous des pattes inférieures et supérieures.
Percez aux diamètres appropriés aux chevilles et vis.
• Fixer le dosseret au mur à l'aide de 4 vis (diam. 6mm) - Fig. E
• Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le
sens inverse des aiguilles d'une montre (Fig. E).
8.
421AA3920-A00-airevo_SEC.indd 8

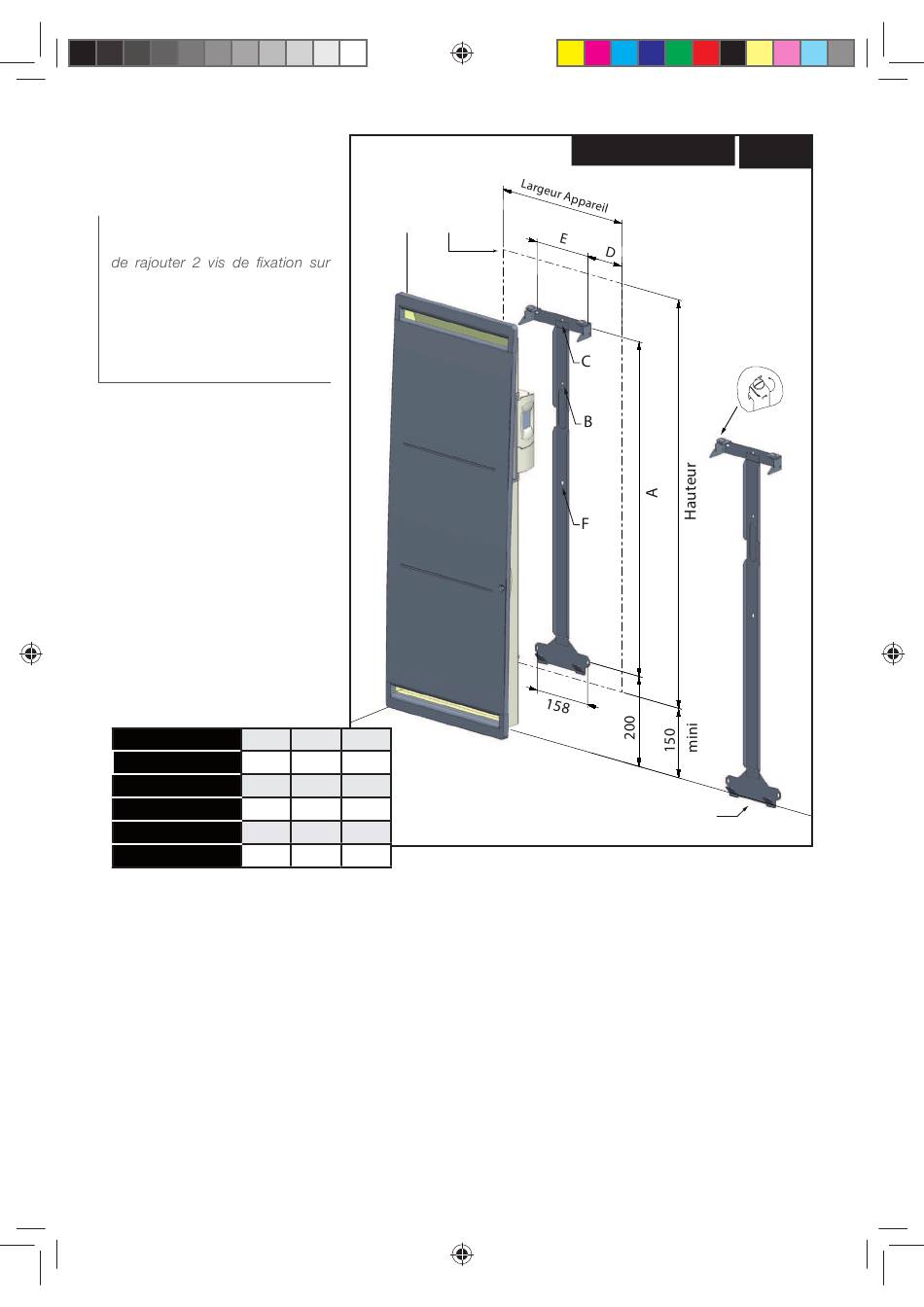

Encombrement
de l'appareil
1500W 2000W
373 373 456
1050 1485 1485
106,5 106,5 108
160 160 240
859,5 1294,5 1294,5
Modèle Vertical
(mm)
Gabarit
de pose
Fig. E
Verrou
de sécurité
