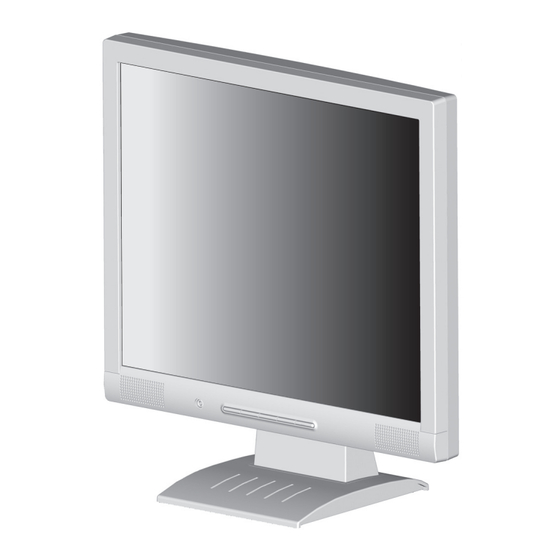

NEC AccuSync LCD72VXM Manuel D'utilisation

Masquer les pouces

Table Des Matières

Table des Matières

Les langues disponibles

Liens rapides

Télécharger ce manuel

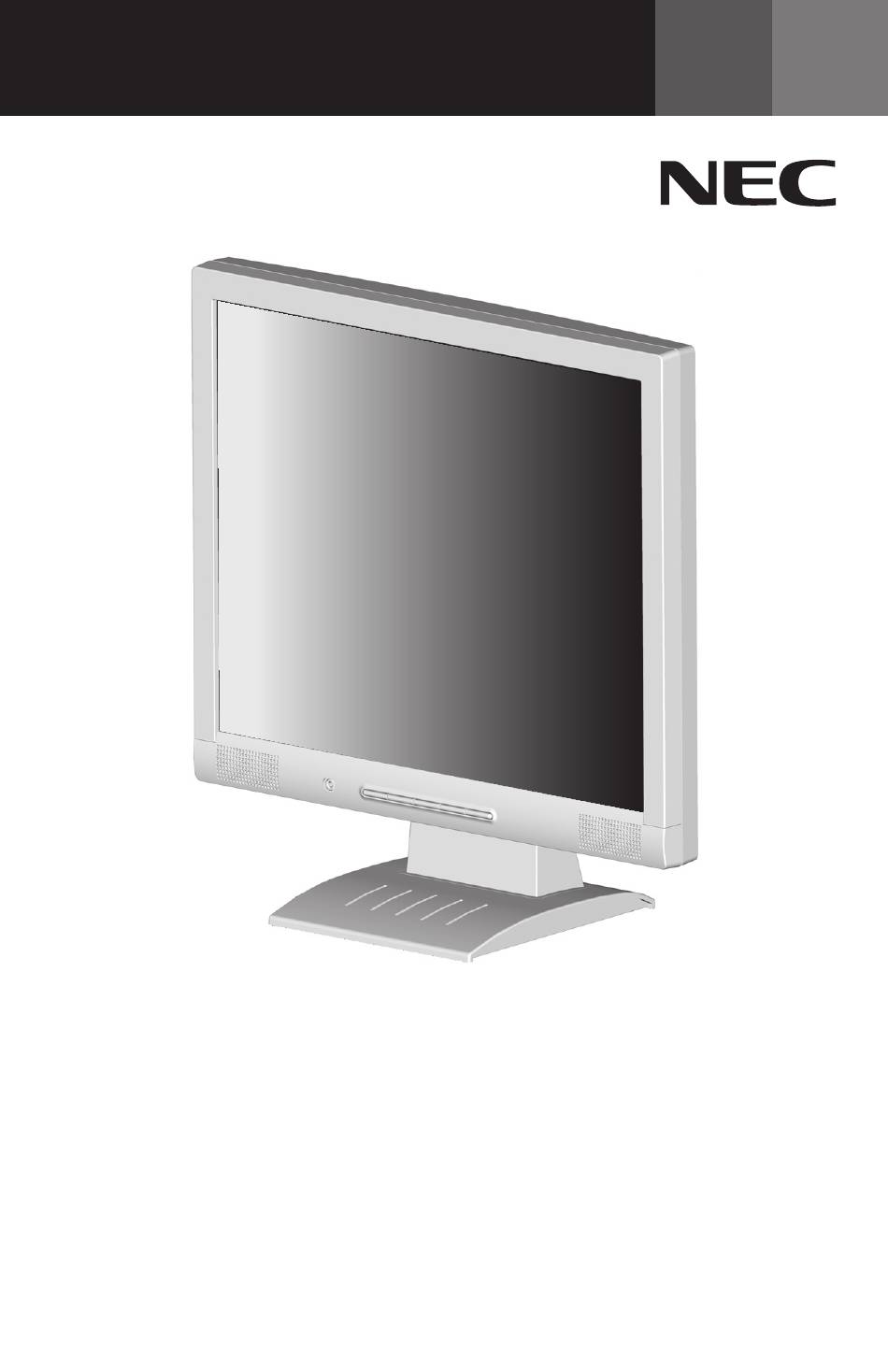

USER'S MANUAL

MANUEL D'UTILISATION

MANUAL DEL USUARIO

AccuSync

To learn about other special offers, register online at www.necdisplay.com.

Pour en savoir plus long sur d'autres offres spéciales, inscrivez-vous en ligne à www.necdisplay.com.

Para informarse sobre otras ofertas especiales, regístrese en línea en www.necdisplay.com.

LCD72VXM

LCD92VXM

Table des Matières

Dépannage

Sommaire des Matières pour NEC AccuSync LCD72VXM

Page 1 USER’S MANUAL MANUEL D’UTILISATION MANUAL DEL USUARIO AccuSync LCD72VXM AccuSync LCD92VXM To learn about other special offers, register online at www.necdisplay.com. Pour en savoir plus long sur d’autres offres spéciales, inscrivez-vous en ligne à www.necdisplay.com. Para informarse sobre otras ofertas especiales, regístrese en línea en www.necdisplay.com.
Page 2: Table Des Matières
Index Warning........................1 Contents........................2 Quick.Start.......................3 Controls........................7 Recommended.Use....................10 Specifications......................12 Features........................14 Troubleshooting..................... 15 References......................16 Limited.Warranty....................17 TCO’99........................18 TCO’03........................20. Manufacturer’s.Recycling.and.Energy.Information........21 Avertissement......................23 Contenu........................24 Mise.en.marche.rapide..................25 Commandes......................29 Usage.recommandé....................32 Fiche.technique....................
Page 3: Warning
WARNING TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT’S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. CAUTION CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, MAKE SURE POWER CORD IS UNPLUGGED FROM WALL SOCKET. TO FULLY DISENGAGE THE POWER TO THE UNIT, PLEASE DISCONNECT THE POWER CORD FROM THE AC OUTLET. DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. This symbol warns user that uninsulated voltage within the unit may have sufficient magnitude to cause electric shock. Therefore, it is dangerous to make any kind of contact with any part inside this unit. This symbol alerts the user that important literature concerning the operation and maintenance of this unit has been included. Therefore, it should be read carefully in order to avoid any problems. Canadian Department of Communications Compliance Statement DOC: This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. C-UL: Bears the C-UL Mark and is in compliance with Canadian Safety Regulations according to C22.2 No. 60950-. CAN/CSA FCC Information . Use the attached specified cables with the AccuSync LCD72VXM (L74F) and AccuSync LCD92VXM (L94F2) color monitors so as not to interfere with radio and television recep- tion. () Please use the supplied power cord or equivalent to ensure FCC compliance. (2) Please use the supplied shielded video signal cable and audio cable. Use of other cables and adapters may cause interference with radio and television reception. 2. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 5 of the FCC Rules. These limits are designed to provide reason- able protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy, and, if not installed and used in...
Page 4: Power.cord
Contents Your new NEC AccuSync LCD monitor box* should contain the following: .•.AccuSync.LCD.monitor. .•.Power.Cord .•.User’s.Manual •.Video.Signal.Cable •.Audio.Cable AccuSync.LCD.Monitor. •.Base.Stand (Stand.not.connected) •.Cable.Holder Power.Cord Video.Signal.Cable Cable.Holder User’s.Manual Audio.Cable * Remember to save your original box and packing material to transport or ship the monitor.
Page 5: Quick.start
Figure Figure 2 Stand Front Base Locking Tabs To attach the AccuSync LCD monitor to your system, follow these instructions: . Turn off the power to your computer. 2. For the PC or MAC with DVI digital output: Connect the DVI signal cable (not included) to the connector of the display card in your system (Figure A.1). Tighten all screws. For the PC with Analog output: Connect the 5-pin mini D-SUB signal cable to the connector of the display card in your system (Figure A.2). Tighten all screws. For the MAC: Connect the MultiSync Macintosh cable adapter to the computer, then attach the 5-pin mini D-SUB signal cable to the MultiSync Macintosh cable adapter (Figure A.3). Tighten all screws. NOTE: To obtain the AccuSync Macintosh cable adapter, call NEC Display Solutions of America, Inc. at (800) 632-4662. 3. Connect the5-pin mini D-SUB cable to the appropriate connector on the back of the monitor. (Figure B.1) Connect one end of the audio cable to AUDIO-INPUT on the back of the monitor and the other end to the “Audio Out” terminal on the computer. Headphones may connected to the “Headphones” output, “ ”, on the front of the monitor. While headphones are connected, the sound from the speakers will be disabled. 4. Connect one end of the power cord to the LCD and the other end to the power outlet. Place the video signal cable, power cord, DVI cable, and audio cable into the cable holder (Figure B.1). NOTE: Adjust the position of cables in the holder to avoid damage. NOTE: Refer to Recommended Use section of this manual for proper selection of power cord. 5. Turn on the monitor with the front power button and then turn on computer. (Figure C.1) 6. No-touch Auto Adjust automatically adjusts the monitor to optimal settings upon initial setup for most timings. For further adjustments, use the following OSM controls: ®...
Page 6: Audio.cable
Quick Start –continued Figure A. Figure A.3 Figure A.2 DVI Signal Cable (not included) Macintosh Cable Note: Some Macintosh Adapter systems do not require a Audio Cable (not included) Macintosh Cable Adapter Input (VGA) Power Cable Figure B. Input (DVI) Cable holder Figure C. Power button...
Page 7 Quick Start –continued Tilt Grasp both sides of the monitor screen with your hands and adjust the tilt as desired (Figure TS.1). Figure TS. NOTE: Handle with care when tilting the monitor screen. Remove Monitor Stand for Mounting To prepare the monitor for alternate mounting purposes: . Disconnect all cables. 2. Place monitor face down on a nonabrasive surface (Figure R.1). 3. Remove the 4 screws connecting the monitor to the stand and slide the stand off from the LCD (Figure R.1). The monitor is now ready for mounting in an alternate manner. 4. Connect the AC cord and signal cable to the back of the monitor (Figure R.2). 5. Reverse this process to reattach stand. NOTE: Use only VESA-compatible alternative mounting method. NOTE: Handle with care when removing monitor stand. Figure R. non-abrasive surface Figure R.2...
Page 8 Quick Start –continued Removing the Base Note: Always remove the Base when shipping the LCD. . Place monitor face down on a non-abrasive surface. 2. While using your thumbs, press the tabs in the direction of the arrows to unlock the stand. 3. Pull the unlocked base off the stand. Connecting a Flexible Arm This LCD monitor is designed for use with a flexible arm. Please use the attached screws (4pcs) as shown in the picture when installing. To meet the safety requirements, the monitor must be mounted to an arm which guaranties the necessary stability under consideration of the weight of the monitor. The LCD monitor should only be used with an approved arm (e.g. GS mark). Replace screws Thickness of Bracket (Arm) 2.0~3.2 mm Tighten all screws. 00 mm 00 mm Specifications 4-SCREWS (M4) (MAX depth: 8.5 mm) Weight of LCD assembly: LCD72VXM - 4.3 kg (MAX) If using other screws, LCD92VXM - 5.5 kg (MAX) check depth of holes.
Page 9: Controls
Controls (On-Screen Manager) control buttons on the front of the ® monitor function as follows: . Basic key function Button – SELECT 1 <–> 2 / RESET OSM displayed Shortcut to bright Shortcut to volume Input signal select OSM Off adjust window adjust window OSM On Go to Adjustment Cursor moves left Cursor moves right (Icon selection stage stage) Adjust value Reset operation Adjust value Go to Icon selection OSM On...
Page 10 Controls –continued AUDIO Controls the volume of the speakers or headphones. To mute the speaker output, press the “1<->2 / RESET” button. BRIGHTNESS Adjusts the overall image and background screen brightness. CONTRAST Adjusts the image brightness in relation to the background. AUTO CONTRAST (Analog Input Only) Adjusts the image displayed for non-standard video inputs. AUTO ADJUST (Analog Input Only) Automatically adjusts the Image Position, H. Size and Fine setting. LEFT/RIGHT (Analog Input Only) Controls Horizontal Image Position within the display area of the LCD. DOWN/UP (Analog Input Only) Controls Vertical Image Position within the display area of the LCD. H. SIZE (Analog Input Only) Adjusts the horizontal size by increasing or decreasing this setting. FINE (Analog Input Only) Improves focus, clarity and image stability by increasing or decreasing this setting.
Page 11 Controls –continued EXIT Selecting EXIT allows you exit OSM menu/sub menu. LANGUAGE OSM control menus are available in seven languages. OSM TURN OFF The OSM control menu will stay on as long as it is in use. In the OSM Turn OFF submenu, you can select how long the monitor waits after the last touch of a button to shut off the OSM control menu. The preset choices are 0 - 20 seconds in 5 second intervals. OSM LOCK OUT This control completely locks out access to all OSM control functions without Brightness and Contrast. When attempting to activate OSM controls while in the Lock Out mode, a screen will appear indicating the OSM are locked out. To activate the OSM Lock Out function, press “ <–> 2 / RESET“, then “+“ key and hold down simultaneously. To de-activate the OSM Lock Out, press “ <–> 2 / RESET“, then “+“ key and hold down simultaneously. RESOLUTION NOTIFIER If ON is selected, a message will appear on the screen after 30 seconds, notifying you that the resolution is not at optimal resolution. MONITOR INFO Indicates the model and serial numbers of your monitor. Warning: OSM Warning menus disappear with SELECT button. ®...
Page 12: Recommended.use
• Do not use monitor in high temperature, humid, dusty, or oily areas. • If glass is broken, handle with care. • Do not cover vent on monitor. Immediately unplug your monitor from the wall outlet and refer servicing to qualified service person- nel under the following conditions: • When the power supply cord or plug is damaged. • If liquid has been spilled, or objects have fallen into the monitor. • If the monitor has been exposed to rain or water. • If the monitor has been dropped or the cabinet damaged. • If the monitor does not operate normally by following operating instructions. • If monitor or glass is broken, do not come in contact with the liquid crystal and handle with care. • Allow adequate ventilation around the monitor so that heat can properly dissipate. Do not block ventilated openings or place the monitor near a radiator or other heat sources. Do not put anything on top of monitor. • The power cable connector is the primary means of detaching the system from the CAUTION power supply. The monitor should be installed close to a power outlet which is easily accessible. • Handle with care when transporting. Save packaging for transporting. Image Persistence Image persistence is when a residual or “ghost” image of a previous image remains visible on the screen. Unlike CRT monitors, LCD monitors’ image persistence is not permanent, but constant images being displayed for a long period of time should be avoided. To alleviate image persistence, turn off the monitor for as long as the previous image was displayed. For example, if an image was on the monitor for one hour and a residual image remains, the monitor should be turned off for one hour to erase the image. NOTE: As with all personal display devices, NEC Display Solution of America recommends using a moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when not in use.
Page 13 Recommended Use –continued CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE FOLLOWING WHEN YOU POSITION THE MONITOR: • For optimum performance, allow 20 minutes for warm-up. • Adjust the monitor height so that the top of the screen is at or slightly below eye level. Your eyes should look slightly downward when viewing the middle of the screen. • Position your monitor no closer than 6 inches and no further away than 28 inches from your eyes. The optimal distance is 20 inches. • Rest your eyes periodically by focusing on an object at least 20 feet away. Blink often. • Position the monitor at a 90° angle to windows and other light sources to minimize glare and reflections. Adjust the monitor tilt so that ceiling lights do not reflect on your screen. • If reflected light makes it hard for you to see your screen, use an antiglare filter. • Adjust the monitor’s brightness and contrast controls to enhance readability. • Use a document holder placed close to the screen. • Position whatever you are looking at most of the time (the screen or reference material) directly in front of you to minimize turning your head while you are typing. • Get regular eye checkups.
Page 14: Specifications
Specifications Monitor AccuSync LCD72VXM Notes Specifications Monitor Diagonal: 7.0 inch Active matrix; thin film transistor (TFT) LCD Module Viewable Image Size: 7.0 inch liquid crystal display (LCD); 0.264 mm dot Native Resolution (Pixel Count): 280 x 024 pitch; 250cd/m white luminence; 450: contrast ratio, typical Video: ANALOG 0.7 Vp-p/75 Ohms Digital Input: DVI Input Signal Sync: Separate sync TTL Level (Positive/Negative) Horizontal sync Positive/Negative Vertical sync Positive/Negative Analog input: 6,94,277 Depending on display card used. Display Colors Left/right: 70°/70° (CR>0) Maximum Viewing Angles Up/Down: 65°/60° (CR>0)
Page 15 : VGA text Some systems may not support Resolutions Supported 640 x 480* at 60 Hz to 75 Hz all modes listed. 800 x 600* at 56 Hz to 75 Hz 832 x 624* at 75 Hz 024 x 768* at 60 Hz to 75 Hz 52 x 864* at 70 Hz 52 x 870* at 75 Hz NEC DISPLAY SOLUTIONS cites 280 x 960* at 60 Hz to 75 Hz recommended resolution at 60 Hz for 280 x 024 at 60 Hz to 75 Hz.... optimal display performance. Horizontal : 376.0 mm/4.8 inches Active Display Area Vertical : 30.0 mm/.9 inches ~ 50/60 Hz -240 V Power Supply 0.8 - 0.5 A/00-240V Current Rating + Watts Speaker Practical Audio Output 48.0 mm (W) x 427.8 mm (H) x 99.5 mm (D)
Page 16: Features
® protect the health of the user and save money. Examples include OSM controls for quick and easy image adjustments, tilt base for preferred angle of vision, small footprint and compliance with MPRII and TCO guidelines for lower emissions. Plug and Play: The Microsoft solution with the Windows 95/98/Me/2000/XP operat- ® ® ing system facilitates setup and installation by allowing the monitor to send its capabilities (such as screen size and resolutions supported) directly to your computer, automatically optimizing display performance. (Intelligent Power Manager) System: Provides innovative power-saving methods ® that allow the monitor to shift to a lower power consumption level when on but not in use, saving two-thirds of your monitor energy costs, reducing emissions and lowering the air conditioning costs of the workplace. Multiple Frequency Technology: Automatically adjusts monitor to the display card’s scan- ning frequency, thus displaying the resolution required. FullScan Capability: Allows you to use the entire screen area in most resolutions, signifi- ® cantly expanding image size. VESA Standard Mounting Interface: Allows users to connect their AccuSync monitor to ® any VESA standard third party mounting arm or bracket. Allows for the monitor to be mounted on a wall or an arm using any third party compliant device. OSM Display Screen Copyright 2004 by NEC Display Solutions of America, Inc.
Page 17: Troubleshooting
• Check the signal input. Power Button does not respond • Unplug the power cord of the monitor from the AC outlet to turn off and reset the monitor. Image Persistence • Image persistence is when a residual or “ghost” image of a previous image remains visible on the screen. Unlike CRT monitors, LCD monitors’ image persistence is not permanent, but constant images being displayed for a long period of time should be avoided. To alleviate image persistence, turn off the monitor for as long as the previous image was displayed. For example, if an image was on the monitor for one hour and a residual im- age remains, the monitor should be turned off for one hour to erase the image. NOTE: As with all personal display devices, NEC Display Solutions of America, Inc. recommends displaying moving images or using a moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when not in use. Image is unstable, unfocused or swimming is apparent • Signal cable should be completely attached to the computer. • Use the OSM Image Adjust controls to focus and adjust display by increasing or decreasing the FINE control. When the display mode is changed, the OSM Image Adjust settings may need to be readjusted. • Check the monitor and your display card with respect to compatibility and recommended signal timings. • If your text is garbled, change the video mode to non-interlace and use 60Hz refresh rate. LED on monitor is not lit (no green or amber color can be seen) • Power Switch should be in the ON position and power cord should be connected.
Page 18: References
References NEC Monitor Customer Service & Support Customer Service and Technical Support: (800) 632-4662 Fax: (800) 695-3044 Parts and Accessories/Macintosh Cable Adapter: (800) 632-4662 Warranty Information: www.necdisplay.com Online Technical Support www.necdisplay.com Sales and Product Information Sales Information Line: (888) 632-6487 Canadian Customers: (866) 77-0266, Ext#: 4037 Government Sales: (800) 284-6320 Government Sales email: gov@necdisplay.com Electronic Channels World Wide Web: www.necdisplay.com Product Registration: www.necdisplay.com...
Page 19: Limited.warranty
This warranty gives you specific legal rights and you may also have other rights, which vary from state to state. This warranty is limited to the original purchaser of the Product and is not transferable. This warranty covers only NEC DISPLAY SOLUTIONS-supplied components. Service required as a result of third party components is not covered under this warranty. In order to be covered under this warranty, the Product must have been purchased in the U.S.A. or Canada by the original purchaser. This warranty only covers Product distribution in the U.S.A. or Canada by NEC DISPLAY SOLUTIONS No warranty service is provided outside of the U.S.A. or Canada. Proof of Purchase will be required by NEC DISPLAY SOLUTIONS to substantiate date of purchase. Such proof of purchase must be an original bill of sale or receipt containing name and address of seller, purchaser, and the serial number of the product. It shall be your obligation and expense to have the Product shipped, freight prepaid, or delivered to the authorized reseller from whom it was purchased or other facility authorized by NEC DISPLAY SOLU- TIONS to render the services provided hereunder in either the original package or a similar package affording an equal degree of protection. All Products returned to NEC DISPLAY SOLUTIONS for service MUST have prior approval, which may be obtained by calling -800-632-4662. The Product shall not have been previously altered, repaired, or serviced by anyone other than a service facility authorized by NEC DISPLAY SOLUTIONS to render such service, the serial number of the product shall not have been altered or removed. In order to be covered by this warranty the Product shall not have been subjected to displaying of fixed images for long periods of time resulting in image persistence (afterimage effects), accident, misuse or abuse or operated contrary to the instructions contained in the User’s Manual. Any such conditions will void this warranty. NEC DISPLAY SOLUTIONS SHALL NOT BE LIABLE FOR DIRECT, INDIRECT, INCIDENTAL, CONSEQUEN- TIAL, OR OTHER TYPES OF DAMAGES RESULTING FROM THE USE OF ANY NEC DISPLAY SOLUTIONS PRODUCT OTHER THAN THE LIABILITY STATED ABOVE. THESE WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. SOME STATES DO NOT ALLOW THE EXCLUSION OF IMPLIED WARRANTIES OR THE LIMITATION OR EXCLUSION OF LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. This Product is warranted in accordance with the terms of this limited warranty. Consumers are cautioned that Product performance is affected by system configuration, software, the application, customer data, and operator control of the system, among other factors. While NEC DISPLAY SOLUTIONS Products are considered to be compatible with many systems, specific functional implementation by the customers of the Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NEC DISPLAY SOLUTIONS. For the name of your nearest authorized NEC Display Solutions of America, Inc. service facility, contact NEC Display Solutions of America, Inc. at -800-632-4662.
Page 20: Tco'99
TCO’99 – (AccuSync LCD72VXM) Congratulations! You have just purchased a TCO’99 approved and la- belled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products. Why do we have environmentally labelled computers? In many countries, environmental labelling has become an established method for encourag- ing the adaptation of goods and services to the environment. With the growing manufacture and usage of electronic equipment throughout the world, there is a recognized concern for the materials and substances used by electronic products with regards to their eventual recycling and disposal. By proper selection of these materials and substances, the impact...
Page 21: Tco'03
TCO’99 –continued Below you will find a brief summary of the ecological requirements met by this product. The complete ecological criteria document can be found at TCO Development’s website http://www. tcodevelopment.com or may be ordered from: TCO Development SE-4 94 STOCKHOLM, Sweden Fax: +46 8 782 92 07 E-mail: development@tco.se Information regarding TCO’99 approved and labelled products may also be obtained at http://www.tcodevelopment.com Ecological requirements Flame retardants Flame retardants may be present in printed wiring board laminates, cables, and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% by weight of the plastic in a computer casing can consist of flame retardant substances. Many flame retardants contain...
Page 22 TCO’03 – (AccuSync LCD92VXM) Congratulations! The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.
Page 23: Manufacturer's.recycling.and.energy.information
Manufacturer’s Recycling and Energy Information NEC DISPLAY SOLUTIONS is strongly committed to environmental protection and sees recycling as one of the company’s top priorities in trying to minimize the burden placed on the environment. We are engaged in developing environmentally-friendly products, and always strive to help define and comply with the latest independent standards from agencies such as ISO (International Organization for Standardization) and TCO (Swedish Trades Union). For more information, and for help in recycling your old NEC monitors, please visit our website at: USA: http://www.necdisplay.com Europe: http://www.nec-display-solutions.com Japan: http://www.nec-display.com Country-specific recycling programs can also be found at: Sweden - http://www.el-retur.se Germany - http://www.recyclingpartner.de/ Holland - http://www.mirec.nl/ Japan - http://www.diarcs.com/ Energy saving: This monitor features an advanced energy saving capability. When a VESA Display Power Management Signaling (DPMS) Standard signal is sent to the monitor, the Energy Saving mode is activated. The monitor enters a single Energy Saving mode. LCD92VXM Mode Power Consumption LED Color Normal Operation Approx. 40W Green or Blue Energy Saving Mode Less than 2W Amber Off Mode Less than 2W Unlit...
Page 24: Declaration Of The Manufacturer
– EN 55022 – EN 6000-3-2 – EN 6000-3-3 – EN 55024 and marked with NEC Display Solutions, Ltd. 4-3-23, Shibaura, Minato-Ku Tokyo 08-0023, Japan Disposing of your old NEC Products Within the European Union EU-wide legislation, as implemented in each Member State, requires that waste electrical and electronic products carrying the mark (left) must be disposed of separetly from normal household waste. This includes moni- tors and electrical accessories, such as signal cables or power cords. When you need to dispose of your NEC display products, please follow the guidance of your local authority, or ask the shop where you purchased the product, or if applicable, follow any agreements made between yourself and NEC. The mark on electricall and electronic products only applies to the current European Union Member States.
Page 25: Déclaration De Conformité - Département Des Communications Du Canada
AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIER TOUS TRAVAUX À DU PERSONNEL TECHNIQUE QUALIFIÉ. ATTENTION ATTENTION : POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, NE PAS OUVRIR LE COUVERCLE (L’ARRIÈRE). À L’INTÉRIEUR, AUCUNE PIÈCE NE NÉCESSITE L’INTERVENTION DE L’UTILISATEUR. EN CAS DE PROBLÈME, S’ADRESSER À DU PERSONNEL TECHNIQUE QUALIFIÉ. Ce symbole est une mise en garde contre les risques d’électrocution que présentent certaines parties dépourvues d’isolation à l’intérieur de l’appareil. Il est donc dangereux d’établir le moindre contact avec ces parties. Ce symbole prévient l’utilisateur que des directives d’utilisation et de maintenance de cet appareil sont fournies avec ce guide d’utilisateur. Par conséquent, celles-ci doivent être lues attentivement pour éviter tout incident. Déclaration de conformité – Département des Communications du Canada DOC : Cet appareil numérique de classe B respecte toutes les exigences du Règlement sur le matériel à l’origine d’interférences du Canada. C-UL : Ce produit porte la marque «C-UL» et est conforme aux règlements de sécurité canadiens selon CAN/CSA C22.2 No. 60950-. Informations FCC . Utiliser les câbles spécifiés fournis avec les moniteur couleur AccuSync LCD72VXM (L74F) et LCD92VXM (L94F2) afin de ne pas provoquer d’interférences avec la réception radio et télévision. () Prière d’utiliser le câble d’alimentation fourni ou équivalent pour assurer la conformité FCC. (2) Veuillez employer le câble protégé fourni de signal visuel et le câble audio. L’utilisation d’autres câbles et adaptateurs peut provoquer des interférences avec la réception radio et télévision. 2. Cet appareil a été testé et s’avère conforme avec les spécifications d’équipements de Classe B, section 5 de la réglementation FCC. Ces spécifications ont été établies pour garantir une protection raison- nable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé selon les directives de ce guide, il...
Page 26 Contenu La boîte* de votre nouveau moniteur NEC AccuSync LCD contient : •. Moniteur.AccuSync.LCD •. Cordon.d’alimentation. •. Manuel.de.l’utilisateur. •. Câble.pour.le.signal.vidéo •. Câble.audio •. Support.de.base Moniteur.AccuSync.LCD •. Trous.à.l’avant.de.la.base (Socle.non.connect.) Cordon.d’alimentation Câble.pour.le.signal.vidéo Trous.à.l’avant.de.la.base Manuel.de.l’utilisateur Câble.audio * Ne pas oublier de conserver la boîte et le matériel d’emballage d’origine pour transporter ou expédier le moniteur.
Page 27: Mise.en.marche.rapide
Figure 2 Support Languettes de verrouillage Trous à l’avant de la base Pour raccorder le moniteur AccuSync LCD au système,suivez les directives ciaprès: . Mettez l’ordinateur hors tension. 2. Pour le MAC ou le PC avec sortie numérique DVI Branchez le câble de signal DVI au connecteur de la carte d’écran de votre sysrème (Figure A.1). Serrez toutes les vis avant de continuer. Pour le PC avec sortie analogique: Branchez le mini D-SUB à 5 broches du câble de signal au connecteur de la carte d’écran de votre système (Figure A.2). Serrez toutes les vis. Pour une configuration MAC: Branchez l’adaptateur de câble Macintosh à l’ordinateur, puis fixez le mini D-SUB à 5 broches du câble de signal à l’adaptateur de câble Macintosh (Figure A.3). Serrez toutes les vis. NOTA : Pour obtenir un adaptateur de câble Macintosh pour le AccuSync appelez NEC Display Solutions of America, Inc. au (800) 632-4662. 3. Connecter le mini D-SUB à 5 broches du câble de signal vidéo au connecteur approprié à l’arrière du moniteur (Figure B.1). Branchez le câble d’audio aux AUDIO-INPUT à avant du moniteur et l’autre extrémité à la prise de sortie audio fichesur l’ordinateur. Connectez une écouteur à “écouteur” fiche à devant le moniteur “ ”. Lorsque la fiche du casque d’écoute est insérée dans la prise du casque d’écoute, les haut-parleurs sont débranchés automatiquement et le son se fait entendre à travers les écouteurs. Vous pouvez vous procurer une écouteur chez votre magasin d’électroni-que local.4. Connectez une extrémité du câble d’alimentation sur l’adaptateur AC et l’autre extrémité sur la prise de secteur. Placer le câble de signal vidéo et le cordon d’alimentation entre le couvercle du câble (Figure B.1). NOTA : Régler la position des câbles sous la fixation pour éviter d’endommager l’appareil. NOTA : Si vous utilisez ce moniteur à AC25-240V, s’il vous plaît faites référence à section de l’Usage Recommandée de ce manuel pour sélection adéquate d’AC pouvoir cordon. 5. Allume l’écran de Silhouette de bouton et l’ordinateur (Figure C.) 6. Auto aucune de tact ajuste automatiquement ajuste l’écran à réglages optimaux sur setup initial pour les les plus nombreux minutages. Pour les réajustements plus further, following OSM utilise des réglages:...
Page 28 Mise en marche rapide (suite) Figure A. Figure A.3 Figure A.2 Câble DVI (non fourni) Adaptateur Macintosh Remarque: Certains systémes Câble Audio (non fourni) Macintosh ne nécessitent pas un adaptateur de câble Macintosh. Input (VGA) Cordon d’alimentation Figure B. Input (DVI) Étrier de câble Figure C. Bouton d’alimentaion...
Page 29: Enlever Le Support Du Moniteur Pour Le Montage
Mise en marche rapide (suite) Incliner Figure TS. Attrapez des deux mains l’écran du moniteur par les deux côtés et réglez l’inclinaison et l’orientation selon votre goût. (Figure TS.) NOTA: manipulez avec soin en inclinant l’écran de moniteur. Enlever le support du moniteur pour le montage Pour préparer le moniteur à différents types de montage : . Déconnectez tous les câbles. 2. Placez le moniteur avec l’écran vers le bas sur une surface non abrasive (Figure R.). 3. Enlever les 4 vis qui fixent le moniteur au support et enlever la plaque métallique (Figure R.). Vous pouvëz à présent modifier le montage du moniteur. 4. Connectez les AC attachent avec une corde et câble du signal au dos du moniteur (Figure R.2). 5. Inversez la marche à suivre pour réinstaller le support. VESA. NOTA : Utilisez uniquerment une méthode de montage compatible NOTA : Prenez des précautions pour ôter le support du moniteur. Figure R. Surface non abrasive Figure R.2...
Page 30: Connexion D'un Bras Souple
Mise en marche rapide (suite) Enlever la Base NOTA : Toujours enlever la base avant d’expédier le LCD. . Placer le moniteur partie avant en contact avec une surface non abrasive (Figure R.). 2. À l’aide des pouces, appuyer sur les languettes inférieures en les poussant vers le bas pour déverrouiller. 3. Appuyer sur les languettes supérieures en les poussant vers le haut pour déverrouiller et tirer le support. Connexion d’un bras souple Ce moniteur LCD a été conçu pour être utilisé avec un bras flexible. Utiliser les vis fournies (4pièces) lors de l’installation comme indiqué sur la figure. Le moniteur doit être installé sur un bras garantissant la stabilité nécessaire correspon- dant au poids du moniteur. Ce moniteur LCD ne peut être unilisé qu’ avec un bras homoloqué (par ex. marque GS). Reemplacez des vis L‘épaisseur de parenthése (Arme) 2,0~3,2 mm Tighten all screws. 00 mm 00 mm Fiche Technique 4 vis (M4) (MAX depth: 8,5 mm) Poids of assemblee:...
Page 31: Commandes
Commandes Les boutons de réglage OSM situés sur l’avant du moniteur fournissent les fonctions suivantes : . Fonction de la touche de base – Button SELECT 1 <–> 2 / RESET OSM affiché Raccourci à la fenêtre Raccourci à la fenêtre de Arrêt OSM Signal d’entrée de réglage de luminosité réglage de volume. choisi. OSM en Permet de se dé- Le curseur se Le curseur se déplace marche déplace vers la placer à l’étage de vers la droite (Étage de sélec- gauche...
Page 32: Commandes (Suite)
Commandes (suite) AUDIO Contrôle le volume sain de locuteurs et headphone. Pour mettre le haut-parleur en sourdine, appuyez sur la touche « <->2 / RESET » LUMINOSITÉ Règle la luminosité de l’image générale et de l’écran d’arrière-plan. CONTRASTE Règle la luminosité de l’image par rapport à l’arrière-plan. RÉGLAGE AUTO (Entrée Analogique Seulement ) Règle l’image affichée pour les modes vidéo non standard. RÉGLAGE AUTOMATIqUE (Entrée Analogique Seulement ) Règle automatiquement la position, le format horizontal ou la résolution fine. GAUCHE/DROITET (Entrée Analogique Seulement ) Contrôle la position horizontale de l’image dans la zone d’affichage du LCD. BAS/HAUT (Entrée Analogique Seulement ) Contrôle la position verticale de l’image dans la zone d’affichage du LCD. SIMPLE (Entrée Analogique Seulement ) Corrige automatiquement la position horizontale et verticale dans la zone d’affichage du LCD. FIN (Entrée Analogique Seulement ) Améliore la mise au point, la netteté et la stabilité de l’image en aug men- tant ou en diminuant la valeur Fin. SYSTÈMES DE CONTRÔLE DES COULEURS Quatre préréglages de couleurs (9300/7500/6500/UTILISATEUR) sélectionner la couleur désirée. COULEUR ROUGE Augmente ou diminue le Rouge. Le changement apparaît à l’écran. COULEUR VERTE Augmente ou diminue le Vert. Le changement apparaît à l’écran. COULEUR BLEUE Augmente ou diminue le Bleu. Le changement apparaît à l’écran.
Page 33: Verrouillage Osm
Commandes (suite) EXTINCTION DE L’OSM Le menu de l’OSM restera actif aussi longtemps que vous l’utiliserez. Dans le menu d’extinction de l’OSM, vous pouvez choisir le temps que mettra l’affichage pour s’effacer après la dernière pression sur une touche. Les temps préréglés sont de 0-20 secondes. VERROUILLAGE OSM Cette commande permet de verrouiller l’accès à toutes les fonctions de contrôle OSM à l’exception des fonctions Sourdine, Son, Volume, Luminosité et Contraste. En essayant d’accéder au menu lorsqui´il est verrouillé, une fenêtre s’ouvrira a l’écran et vous indiquera que les ré- glages ne sont pas accessibles. Pour verrouiller, appuyer sue les touches “ < – > 2 / RESET” et “+” simultanément. Pour déverrouiller, appuyer sur les touches “ < – > 2 / RESET” et “+” simultanément. RESOLUTION NOTIFIER Lorsque ON est sélectionné pour cette fonction, le message Notification de résolution apparaît de 30 secondes après la non reconnassance du signal d’entrée en tant que signal la résolution optimale. MONITOR INFO Le numéro du modèle et le numéro de série y sont indigués. Avertissement OSM: OSM prémunissant menu disparaît sur SELECT bouton. PAS DE SIGNAL : Cette fonctionne vous avertit de l’absence de signal. Après la mise sous tension ou si le signal d’entrée a été changé ou si la vidéo est inactive, la fenêtre PAS DE SIGNAL s’affiche.
Page 34: Usage.recommandé
• Ne couvre pas l’armoire fente ou usage rayonnai mauvaise chaleur. Débrancher immédiatement le moniteur de la prise murale et confier la réparation à du personnel techni- que qualifié dans les cas suivants : • Lorsque le cordon d’alimentation ou la fiche est endommagé(e). • Si du liquide a été renversé ou des objets sont tombés à l’intérieur du moniteur. • Si le moniteur a été exposé à la pluie ou à de l’eau. • Si le moniteur est tombé ou le boîtier est endommagé. • Si le moniteur ne fonctionne pas normalement en suivant les directives d’utilisation. • Si écran ou verre est rodé, ne supporter pas ne venir pas touche le liquide crystal et manche sur soin. • Prévoir une aération suffisante autour du moniteur pour que la chaleur puisse se dis- siper correctement. Ne pas obstruer les ouvertures de ventilation ni placer le moniteur près d’un radiateur ou autre source de chaleur. Ne rien poser sur le moniteur. • La fiche du cordon d’alimentation est le moyen principal de débrancher le système de l’alimentation. Le moniteur doit être installé à proximité d’une prise de courant AVERTISSEMENT facilement accessible. • Manipuler avec soin lors du transport. Conserver l’emballage pour le transport. Persistance de l’image la persistance de l’image se présente lorsqu’une image résiduelle ou “ fantôme ” d’une image précé- dente reste visible sur l’écran. Contrairement aux moniteurs à tube cathodique, la persistance de le l’image des moniteurs LCD n’est pas permanente, mais l’affichage d’images constantes pendant une longue période de temps doit être évitée. Pour remédier à la persistance de l’image, mettez le moni- teur hors tension pendant une durée égale à celle de l’affichage de l’image précédente. Par exemple, si une image est restée affichée sur l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l’image. NOTA: Comme pour tous les équipements d’affichage personnels, NEC Display Solutions of America, Inc. recommande l’utilisation d’un économiseur d’écran mobile à des intervalles réguliers, à chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
Page 35 Usage recommandé (suite) LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Pour une performance optimale, laissez le moniteur se réchauffer pendant 20 minutes. • Régler la hauteur du moniteur de sorte que le dessus de l’écran soit au niveau ou légèrement en-dessous du niveau des yeux. Les yeux doivent regarder légèrement vers le bas lorsque l’on regarde le milieu de l’écran. • Positionner le moniteur à une distance minimale de 40 cm (6 po) et maximale de 70 cm (28 po) des yeux. La distance optimale est de 50 cm (20 po). • Reposer ses yeux régulièrement en regardant vers un objet situé à au moins 6 m (20 pieds). Cligner régulièrement. • Positionner le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière, afin de réduire au maximum les reflets et l’éblouissement. Régler l’inclinaison du moniteur de sorte que l’éclairage du plafond ne soit pas reflété sur l’écran. • Si une lumière réfléchie rend la vision de l’écran difficile, utiliser un filtre anti-reflet. • Régler les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité. • Utiliser un support de document placé près de l’écran. • Positionner ce que l’on regarde le plus souvent (l’écran ou les documents de référence) directement devant soi pour réduire au maximum les mouvements de la tête lorsque l’on dactylographie. • Consulter régulièrement un ophtalmologiste. Ergonomie Pour optimiser les avantages ergonomiques, observez les directives suivantes : • Utiliser les commandes de format et position préprogrammées avec signaux standard .
Page 36: Fiche.technique
Fiche technique Caractér. techn. Moniteur Remarques du moniteur AccuSync LCD72VXM Diagonale : 7,0 po Matrice active; transistor à film fin (TFT); Module LCD Surface utile : 7,0 po affichage à cristaux liquides (LCD); Résolution (nombre de pixels) : 280 x 024 pas 0,264 mm; luminance blanche 250cd/m ; taux de contraste caractéristique 450:. Vidéo : ANALOGIQUE 0,7 Vp-p/75 Ohms Entrée de Digital : DVI Signal d’entrée Sync : Synchro séparée niveau TTL. Positif/négatif sync. horizontale Positif/négatif sync. verticale Entrée analogique : 6,94,277 Dépend de la carte vidéo et synchronisation utilisée. Couleurs d’affichage (CR>0) Angles de Gauche/droite: 70°/70°...
Page 37 :texte VGA Résolutions acceptées 640 x 480* @ 60 Hz à 75 Hz Certains systémes peuvent ne pas prendre 800 x 600* @ 56 Hz à 75 Hz en charge tous le modes listés. 832 x 624* @ 75 Hz 024 x 768* @ 60 Hz à 75 Hz 52 x 864* @ 70 Hz 52 x 870* @ 75 Hz NEC DISPLAY SOLUTIONS 280 x 960* @ 60 Hz à 75 Hz recommande une résolution à 60 Hz pour des 280 x 024 @ 60 Hz à 75 Hz..... performances d’affichage optimales et couleurs. Horizontale : 376,0 mm/4,8 pouces Zone d’affichage active Verticale : 30,0 mm/,9 pouces ~ 50/60 Hz Alimentation -240 V Tension d’alimentation 0,8 - 0,5 A/00-240V Sortie audio pratique des haut-parleurs...
Page 38: Fonctions
(Intelligent Power Manager/Gestionnaire d’énergie intelligent) : Procure ® des méthodes d’économie d’énergie novatrices qui permettent au moniteur de passer à un niveau de consommation d’énergie plus faible lorsqu’il est allumé mais non utilisé, épargnant deux tiers des coûts énergétiques, réduisant les émissions et diminuant les coûts de conditionnement d’air du lieu de travail. Technologie à fréquence multiple : Règle automatiquement le moniteur à la fréquence de la carte vidéo, affichant ainsi la résolution requise. Capacité FullScan (balayage complet) : Permet d’utiliser la totalité de la surface d’écran ™ dans la plupart des résolutions, augmentant ainsi de façon significative la taille de l’image. Standard VESA de montage d’interface : Permet a l’utilisateur de raccorder son moni- ® teur AccuSync a n’importe quel autre bras au baie de montage conforme VESA. Permet de monter le moniteur sur un mur ou un bras à l’aide de n’importe quel autre dispositif compatible. OSM Display Screen Copyright 2004 par NEC Display Solutions of America, Inc.
Page 39: Dépannage
égale à celle de l’affichage de l’image. Si une image est restée affichée sur l’écran pendant une heure et qu’il y a «fantôme» de cette image, il faut mettre le moniteur hors tension pendant une heure pour effacer l’image. NOTA : Tout comme dans le cas des écrans personnels, NEC Display Solu- tions of America, Inc. recommande images mobiles d’affichage l’utilisation d’un économiseur d’énergie à intervalles réguliers lorsque l’écran n’est pas utilisé. L’image défile ou est instable • Le câble vidéo doit être bien connecté à la carte d’affichage et à l’ordinateur.
Page 40: Références
Références Service à la clientèle et assistance technique du moniteur NEC Service à la clientèle et assistance technique: (800) 632-4662 Télécopieur: (800) 695-3044 Pièces et accessoires/adaptateur de câble Macintosh: (800) 632-4662 Information sur la garantie: www.necdisplay.com Assistance technique en ligne www.necdisplay.com Ventes et information produit Ligne d’information sur les ventes: (888) 888-632-6487 Clientèle canadienne: (866) 77-0266, Ext#: 4037 Ventes au gouvernement: (800) 284-6320 Adresse électronique du service des ventes au gouvernement: gov@necdisplay.com Courrier électronique World Wide Web: www.necdisplay.com Produit enregistré: www.necdisplay.com Opérations Européennes: www.nec-display-solutions.com Pilotes et téléchargements www.necdisplay.com...
Page 41: Garantie.limitée
Canada par NEC DISPLAY SOLUTIONS. Aucune garantie n’est offerte à l’extérieur des États-Unis et du Canada. La preuve d’achat sera exigée par NEC DISPLAY SOLUTIONS pour prouver la date d’achat. Une telle preuve d’achat doit être une facture de vente d’origine ou un reçu reprenant le nom et l’adresse du vendeur, de l’acheteur et le numéro de série du produit. Pour obtenir un service au titre de la garantie, vous devez expédier le produit en port prépayé ou le déposer chez le revendeur agréé qui vous l’a vendu ou dans un autre centre autorisé par NEC DISPLAY SOLUTIONS, soit dans l’emballage d’origine, soit dans un emballage similaire procurant un niveau équivalent de protection. Avant de retourner tout produit à NEC DISPLAY SOLUTIONS, vous devez d’abord obtenir une autorisation de retour de marchandise en composant le -800-632-4662. Le produit ne pourra avoir été enlevé ou modifié, réparé ou entretenu au préalable par personne d’autre que du personnel technique autorisé par NEC DISPLAY SOLUTIONS, et le numéro de série du produit ne pourra pas avoir été enlevé. Pour être couvert par cette garantie, le produit ne pourra pas avoir été soumis à l’affichage d’une image fixe pendant de longues périodes de temps résultant en une persistance de l’image, un accident, une utilisation incorrecte ou abusive ou une utilisation contraire aux directives contenues dans le guide de l’utilisateur. Une seule de ces conditions annulera la garantie.
Page 42: Tco'99
TCO’99 - (AccuSync LCD72VXM) (C’est une traduction de portion Anglaise de TCO’99.) Félicitations! Vous avez acheté un produit qui répond à la directive TCO’99. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de l’environnement. Pourquoi existe-t-il des ordinateurs sans danger pour l’environnement? Dans de nombreux pays, l’étiquetage écologique est désormais une méthode établie qui favorise l’adaptation des biens et services à l’environnement. Étant donné la fabrication et l’utilisation grandissantes d’équipement électronique partout dans le monde, on se fait beaucoup de souci au...
Page 43: Tco'03
TCO’99 (suite) Vous trouverez ci-dessous un résumé des exigences écologiques auxquelles satisfait ce produit. Le document complet sur les critères écologiques est disponible sur le site Web de TCO Develop- ment au http://www.tcodevelopment.com. Il est également possible de le commander à l’adresse suivante : TCO Development SE-4 94 STOCKHOLM, Sweden Télécopieur : +46 8 782 92 07 Courriel : development@tco.se Les renseignements sur les produits approuvés et étiquetés TCO’99 sont également disponibles à l’adresse suivante : http://www.tcodevelopment.com Exigences écologique Produits ignifuges Les produits ignifuges peuvent être intégrés aux tableaux laminés de connexions imprimés, aux câbles et aux boîtiers. Ils servent à prévenir, ou du moins à retarder la propagation du feu. Les produits ignifuges peuvent représenter jusqu’à 30 % du poids d’un boîtier d’ordinateur. De nombreux produits ignifuges contiennent du brome ou du chlore; ils sont alors chimiquement liés aux diphényles polychlorés (BPC). Les produits ignifuges qui contiennent du brome ou du chlore et les BPC sont soupçonnés d’accroître les conséquences sur la santé, notamment les effets sur la reproduction chez les oiseaux piscivores et les mammifères, en raison de l’élimination des pollu- ants bioaccumulatifs* non conforme aux normes établies. TCO’99 exige que les composants en plastique qui pèsent plus de 25 grammes ne contiennent pas de produits ignifuges dans lesquels se trouvent du brome ou du chlore liés par une fonction organique. Les tableaux laminés de connexions imprimés peuvent contenir des produits ignifuges,...
Page 44 TCO’03 - (AccuSync LCD92VXM) Félicitations ! L’écran que vous venez d’acheter porte l’étiquette « Displays TCO’03 ». Ceci signifie que votre écran a été conçu, fabriqué, et vérifié selon certaines des directives relatives à la qualité et aux exigences environnementales les plus strictes au monde. Cela permet à...
Page 45: Informations Du Fabricant Relatives Au Recylage Et Aux Économies D'énergie
Informations du fabricant relatives au recylage et aux économies d’énergie NEC-DISPLAY SOLUTIONS est extrêmement résolu à protéger l’environnement et con- sidère le recyclage comme l’une des principales priorités de l’entreprise en essayant de minimiser les répercussions sur l’environnement. Nous nous engageons à développer des produits qui n’ont pas d’impact négatif sur l’environnement et nous nous efforçons toujours de favoriser la définition et le respect des normes indépendantes les plus récentes édictées par les organismes tels lSO (International Organization for Standardization) et TCO (Swedish Trades Union). Pour de plus amples informations et pour obtenir de l’aide pour recycler votre ancien moniteur NEC, veuillez visiter notre site Web à : USA : http://www.necdisplay.com Europe : http://www.nec-display-solutions.com Japon : http://www.necdisplay.com Vous pouvez trouver également des programmes de recyclage sur les sites suivants : Suède - http://www.el-retur.se Allemagne - http://www.recyclingpartner.de/ Hollande - http://www.mirec.nl/ Japon - http://www.diarcs.com/ Économie d’énergie : Ce moniteur est équipé d’une capacité d’économie d’énergie avancée. Lorsqu’un signal standard VESA de signalisation de gestion de la consommation de l’affichage (DPMS) est envoyé au moniteur, le mode Économie d’énergie est activé. Le moniteur entre en mode simple Économie d’énergie. LCD92VXM Mode Consommation d’énergie Couleur DEL Fonctionnement normal Approx. 40W Green or Blue Mode économie d’énergie Moins de 2W orangé...
Page 46: Déclaration Du Fabricant
– EN 55022 – EN 6000-3-2 – EN 6000-3-3 – EN 55024 et porte le sigle NEC Display Solutions, Ltd. 4-3-23, Shibaura, Minato-Ku Tokyo 08-0023, Japan Elimination des anciens produits NEC Au sein de l’Union Européenne La législation en vigueur dans tous les états membres de l’Union Euro- péenne exige que tous les déchets électriques et électroniques portant le symbole ci-contre (à gauche) ne soient pas mélangés au reste des déchets ménagers lors de leur élimination. Ceci inclut notomment les moniteurs et accessoires électriques, tels que les cˆsbles-signaux et les cordons d’alimentation. Lorsque vous a vendu le produit en question. Vous pouvez oussi respecter tout accord passé entre NEC et vous-même, le cas éché- ant. Ce symbole présent sur les produits électriques et électroniques ne s’pplique qu”aux membres actuels de l’Union Européenne.
Page 47: Déclaration De Conformité
Série LCD NEC É É É É AVIS DE PROPRI EXCLUSIVE ET DE D GAGEMENT DE RESPONSABILIT Les informations contenues dans ce document, y compris tous les designs et matériel s’y rapportant, sont la propriété de NEC Display Solutions of America, Inc. et/ou ses concédants. NEC Display Solutions of America, Inc. se réserve les droits de fabrication brevetée, les droits d’auteurs et autres propriétés exclusives à ce document, y compris tous les droits de design, de fabrication, de reproduction, d’utilisation et de vente y afférent, à condition que ces droits n’ont pas été directement délivrés à d’autres. Les produits de NEC Display Solutions of America, Inc. dont il est question dans ce document sont garantis conformé- ment aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client et la manière dont le produit est utilisé. Étant donné que la mise en oeuvre fonctionnelle du produit peut varier d’un client à l’autre, l’adéquation et l’application de configurations spécifiques du produit peuvent être déterminées par le client et ne sont pas garanties par NEC Display Solutions of America, Inc. Afin de permettre l’amélioration du design et des caractéristiques techniques, les informations contenues dans ce document sont sujettes à modifications sans préavis. La reproduction totale ou partielle de ce document sans l’accord...
Page 48: Información Fcc
ADVERTENCIA PARA EVITAR RIESGOS DE INCENDIO O DESCARGA, NO EXPONGA ESTA UNIDAD A LA LLUVIA O HUMEDAD. TAMPOCO USE EL TOMACORRIENTES POLARIZADO DE ESTA UNIDAD CON EL RECEPTÁCULO DE UN PROLONGA- DOR U OTRAS SALIDAS A NO SER QUE LAS PUNTAS SE PUEDAN INSERTAR COMPLETAMENTE. ABSTÉNGASE DE ABRIR EL GABINETE YA QUE HAY COMPONENTES DE ALTO VOLTAJE EN SU INTERIOR. CONSULTE AL PERSONAL DE MANTENIMIENTO CAPACITADO. CAUTION PRECAUCIÓN: ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, ASEGÚRESE DE QUE EL CABLE DE ALIMENTACIÓN ESTÉ DESENCHUFADO DEL TOMACORRIENTES DE LA PARED. PARA DESCONECTAR COMPLETAMENTE LA CORRIENTE DE LA UNIDAD, DESCONECTE EL CABLE DE ALIMENTACIÓN DEL TOMACORRIENTES CA. NO QUITE LA TAPA (O PARTE TRASERA). EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR. CONSULTE AL PERSONAL DE MANTENIMIENTO CAPACITADO. Este símbolo le advierte al usuario que el voltaje no aislado dentro de la unidad puede tener la magnitud suficiente para provocar una descarga eléctrica. Por lo tanto, es peligroso hacer cualquier tipo de contacto con cualquier parte dentro de esta unidad. Este símbolo alerta al usuario que se ha incluido información importante concerniente al funcionamiento y mantenimiento de esta unidad. Por lo tanto, debe leerse cuidadosamente para evitar cualquier problema. Declaración de Cumplimiento del Departamento Canadiense de Comunicaciones. DOC: Este aparato digital Clase B cumple con todos los requisitos del Reglamento de Equipos Canadienses Causantes de Interferencias.
Page 49: Cable De Alimentación
Contenidos La caja del monitor NEC AccuSync LCD* debe contener lo siguiente: •.Monitor.AccuSync.LCD •.Cable.de.alimentación •.Manual.del.usuario •.Señal.de.cable.de.video •.Señal.de.cable.de.audio •.Soporte.de.base Monitor.AccuSync.LCD. (base.no.conectada) •.Sujetador.de.cables Cable.de. alimentación Señal.de.cable.de. video Sujetador.de.cables Manual.del.usuario Señal.de.cable. de.audio * Recuerde guardar la caja y el material de embalaje original para transportar o enviar el monitor.
Page 50: Inicio.rápido
Palancas de Base frontal cierre Para conectar el monitor AccuSync LCD a su sistema, siga estas instrucciones: . Apague su computadora. 2. Para PC o MAC con salida digital para DVI: Conecte el cable de señal DVI (no incluido) al conector de la tarjeta de visualización de su sistema (Figura A. 1). Ajuste todos los tornillos. Para las PC con salida análoga: Conecte el cable de señal de 5 clavijas mini D-SUB al conector de la tarjeta de visualización de su sistema (Figura A.2). Ajuste todos los tornillos. Para MAC: Conecte el adaptador de cable MultiSync Macintosh a la computadora, luego conecte el cable de señal de 5 clavijas mini D-SUB al adaptador de cable MultiSync Macintosh (Figura A.3). Ajuste todos los tornillos. NOTA: Para obtener el adaptador de cable AccuSync Macintosh, comuníquese con NEC Display Solutions of America, Inc. al (800) 632-4662. 3. Conecte el cable de 5 clavijas mini D-SUB al conector correspondiente en la parte posterior del monitor. (Figura B.1). Conecte un extremo del cable de audio a AUDIO-INPUT en la parte posterior del monitor y el otro extremo a la terminal “Audio Out” de la computadora. Se pueden conectar auriculares a la salida “Headphones”, “ ”, que se encuentra en la parte frontal del monitor. Cuando los auriculares están conectados, el sonido de los altavoces estará desactivado. 4. Conecte un extremo del cable de alimentación al LCD y el otro extremo a un tomacorriente. Coloque de de señal cable de video, el cable de alimentación, el cable DVI y el cable de audio en el sujetador de cables (Figura B.1). NOTA: Ajuste la posición de los cables en el sujetador para evitar que se dañen. NOTA: Consulte la sección Uso recomendado de este manual para obtener información sobre la selección apropiada del cable de alimentación. 5. Encienda el monitor con el botón frontal de encendido, luego encienda la computadora (Figura C.1).
Page 51 Inicio rápido –continuación Figura A. Figua A.3 Figura A.2 Cable de señal DVI (no incluido) Cable Macintosh Nota: Algunos sistemas Adaptador Macintosh no requieren Cable de audio (no incluido) un adaptador de cable Macintosh Entrada (VGA) Cable de alimentación Figura B. Entrada (DVI) Sujetador de cables Figura C. Botón de encendido...
Page 52 Inicio rápido –continuación Inclinación Sujete ambos lados de la pantalla del monitor con las manos e inclínelo como desee (Figura TS.). Figura TS. NOTA: Sea cuidadoso cuando incline la pantalla del monitor. Cómo quitar el soporte del monitor para el montaje Para preparar el monitor para fines de montaje alternativos: . Desconecte todos los cables. 2. Coloque el monitor boca abajo sobre una superficie no abrasiva (Figura R.1). 3. Quite los 4 tornillos que conectan el monitor con el soporte y extraiga el soporte del LCD (Figura R.1). El monitor está ahora listo para el montaje en una forma alternativa. 4. Conecte el cable de señal y el cable CA a la parte posterior del monitor (Figura R.2). 5. Revierta este proceso para volver a colocar la base. NOTA: Use sólo el método de montaje compatible alternativo VESA. NOTA: Manipule con cuidado cuando quite el soporte del monitor. Figura R. superficie no abrasiva Figura R.2...
Page 53: Cómo Conectar Un Brazo Flexible
Inicio rápido –continuación Cómo quitar la base NOTA: Siempre quite la base cuando envíe el LCD. . Coloque el monitor boca abajo sobre una superficie no abrasiva. 2. Con sus dedos, presione las lengüetas en la dirección indicada por las flechas para destrabar la base. 3. Quite la base libre del soporte. Cómo conectar un brazo flexible Este monitor LCD está diseñado para utilizarse con un brazo flexible. Cuando realice la instalación, use los tornillos provistos (4 piezas) como se muestra en el gráfico. Para cumplir con los requisitos de seguridad, el monitor debe montarse en un brazo que garantice la estabilidad necesaria teniendo en cuenta el peso del monitor. El monitor LCD sólo se debe utilizar con un brazo aprobado (por ejemplo: Marca GS). Reemplace los tornillos Grosor del brazo 2,0 a 3,2 mm Ajuste todos los tornillos. 00 mm 00 mm Especificaciones 4 TORNILLOS (M4) (Profundidad MÁXIMA: 8,5 mm) Peso del ensamblaje del LCD: LCD72VXM - 4,3 kg (MAX) Si usa otros tornillos, LCD92VXM - 5.5 kg (MAX) revise la profundidad de...
Page 54: Controles
Controles Los botones de control OSM (Administrador en pantalla), ubicados en la parte frontal del monitor, funcionan de la siguiente manera: . Funciones básicas de las teclas – Button SELECT 1 <–> 2 / RESET Acceso directo a la OSM en pantalla Acceso directo a la OSM Selección de señal ventana de ajuste de ventana de ajuste de Apagado de entrada brillo volumen OSM Ir a la fase de...
Page 55 Controles –continuación AUDIO Controla el volumen de los altavoces o auriculares. Para silenciar la salida de altavoces, presione el botón “<->2 / RESET”. BRILLO Ajusta la imagen completa y el brillo del fondo de la pantalla. CONTRASTE Ajusta el brillo de imagen en relación con el fondo. CONTRASTE AUTOMÁTICO (sólo para entradas análogas) Ajusta la imagen que se muestra para entradas de video no estándar. AJUSTE AUTOMÁTICO (sólo para entradas análogas) Ajusta automáticamente la configuración de posición de la imagen, y Estabilidad. IZqUIERDA/DERECHA (sólo para entradas análogas) Configura la posición de imagen horizontal en el área de visualización del LCD. ABAJO/ARRIBA (sólo para entradas análogas) Controla la posición de imagen vertical en el área de visualización del LCD. TAMAÑO H (sólo para entradas análogas) Ajusta el tamaño horizontal aumentando o disminuyendo este ajuste. ESTABILIDAD (sólo para entradas análogas) Al aumentar o disminuir esta configuración, se mejora el foco, la clari- dad y la estabilidad de la imagen. SISTEMAS DE CONTROL DE COLOR Cuatro ajustes predeterminados (9300/7500/6500/USUARIO) selec- cionan el ajuste de color deseado. COLOR ROJO Aumenta o disminuye el rojo. El cambio aparecerá en la pantalla. COLOR VERDE Aumenta o disminuye el verde. El cambio aparecerá en la pantalla.
Page 56 Controles –continuación ESALIDA Si selecciona SALIDA, puede salir del menú o submenú OSM. IDIOMA Los menús de control OSM están disponibles en siete idiomas. APAGAR OSM El menú de control de OSM permanecerá encendido mientras se use. En el submenú APAGAR OSM, usted puede seleccionar el tiempo que esperará el monitor después de la última vez que se tocó un botón para cerrar el menú de control de OSM. Las opciones preseleccionadas son de 0 a 20 segundos con intervalos de 5 segundos. BLOqUEO DE OSM Este control bloquea por completo el acceso a todas las funciones de control OSM excepto Brillo y Contraste. Al intentar activar los controles OSM mientras se encuentra en el modo de Bloqueo, aparecerá una pantalla que indicará que los controles OSM están bloqueados. Para activar la función de bloqueo de OSM, presione “<->2 / RESET“, luego el botón “+” y manténgalos presionados simultáneamente. Para desactivar el bloqueo de OSM, presione “<->2 / RESET“, luego el botón “+” y manténgalos presionados simultáneamente. NOTIFICADOR DE RESOLUCIÓN Cuando se lo activa, a los 30 segundos aparece un mensaje en la pan- talla que le notifica que la resolución no es óptima. INFORMACIÓN SOBRE EL MONITOR Indica el modelo y los números de serie de su monitor. Advertencia OSM: Los menús de advertencia OSM desaparecen con el botón SELECT. SIN SEÑAL: Esta función envía una advertencia cuando no hay señal.
Page 57: Uso.recomendado
No coloque nada sobre el monitor. • El cable de alimentación es el medio principal para desconectar el sistema del suministro de Precauciones corriente. El monitor debe instalarse cerca de un tomacorriente que sea de fáci acceso. • Manipúlelo con cuidado cuando lo transporte. Guarde el embalaje para transportarlo. Persistencia de la imagen La persistencia de la imagen se da cuando una imagen residual o “fantasma” de una imagen previa permanece visible en la pantalla. A diferencia de los monitores CRT, la persistencia de la imagen de los monitores LCD no es permanente, pero deberían evitarse las imágenes constantes que se muestran por un período prolongado de tiempo. Para aliviar la persistencia de la imagen, apague el monitor durante el tiempo equivalente al que se mostró la imagen previa. Por ejemplo: si una imagen estuvo en el monitor por una hora y se mantiene una imagen residual, el monitor se debe apagar por una hora para borrar la imagen. NOTA: Como en todos los dispositivos de visualización personales, NEC Display Solution of America, Inc. recomienda utilizar protectores de pantalla con movimiento a intervalos regulares siempre que la pantalla esté inactiva, o apague el monitor si no se va a utilizar.
Page 58 Uso recomendado –continuación LA UBICACIÓN CORRECTA Y EL AJUSTE DEL MONITOR PUEDE REDUCIR LA FATIGA EN LOS OJOS, HOMBROS Y CUELLO. CUANDO INSTALE EL MONITOR, VERIFIQUE LO SIGUIENTE: • Para garantizar el óptimo rendimiento, deje el monitor en marcha du- rante 20 minutos para que se caliente. • Regule la altura del monitor de modo que la parte superior de la pantalla quede apenas por debajo de la altura de la vista. Sus ojos deben mirar apenas hacia abajo cuando visualice la mitad de la pantalla. • Ubique su monitor a no más de 6 pulgadas (40 cm) de proximidad y no más lejos de las 28 pulgadas (7 cm) de su vista. La distancia optima es 20 pulgadas (50 cm). • Descanse la vista periódicamente concentrándose en un objeto ubicado al menos a 20 pies (6 m). Parpadee con frecuencia. • Ubique el monitor en un ángulo de 90° desde las venta- nas y otras fuentes de luz para minimizar el resplandor y el reflejo. Regule la inclinación del monitor de modo que el techo no se refleje en su pantalla. • Si el reflejo de la luz le dificulta la visión de la pantalla, use un filtro antireflejos. • Regule el brillo y los controles de contraste del monitor para mejorar la legibilidad. • Use un sujetador de documentos cerca de la pantalla. • Ubique lo que esté mirando la mayor parte del tiempo (la pantalla o material de referen- cia) directamente al frente para disminuir las veces que gira su cabeza mientras escribe. • Contrólese la vista regularmente.
Page 59 Uso recomendado –continuación Ergonomía Para lograr los máximos beneficios ergonómicos, le recomendamos lo siguiente: • Use los controles de tamaño y posición programados con las indicaciones estándar. • Use la configuración de color predeterminada. • Use las señales no entrelazadas con un índice de actualización entre 60-75Hz. • No use el color primario azul en un fondo oscuro, ya que es difícil de ver y puede producir cansancio visual debido al contraste insuficiente. Limpieza del panel LCD • Cuando el panel de cristal líquido tenga polvo o se ensucie, limpie con cuidado con un paño suave. • No frote el panel LCD con materiales ásperos o rígidos. • No ejerza presión sobre la superficie del LCD. • No use un limpiador absorbente de olores ya que deteriorará o decolorará la superficie del LCD. Limpieza del gabinete • Desconecte el tomacorriente. • Humedezca un paño suave con agua y un detergente neutro. Limpie con cuidado el gabinete y luego seque suavemente con un paño suave NOTA: Se usan muchos plásticos en la superficie del gabinete. NO limpie con benceno, tíner, detergente alcalino, detergente a base de alcohol, limpiador de vidrio, cera, pomada, jabón en polvo o insecticida. No toque el gabinete con goma o vinilo por un período prolongado de tiempo. Estos tipos de fluidos y texturas pueden causar el deterioro, agrietamiento o des- prendimiento de la pintura. Para más información específica sobre cómo crear un ambiente de trabajo saludable, escriba a the American National Standard for Human Factors Engineering of Visual Display Terminal Workstations –...
Page 60: Especificaciones
Especificaciones Especificaciones Monitor Notas de Monitor AccuSync LCD72VXM Diagonal: 7.0 pulgadas Matriz activa; transistor de película Módulo LCD Tamaño de la imagen visible: 7.0 pulgadas delgada (TFT), pantalla de cristal líquido Resolución nativa (cuenta de píxeles): 280 x 024 (LCD); tamaño de puntos de 0,264 mm; luminiscencia blanca de 250cd/m²; 450: relación de contraste normal Video: ANALOGA 0.7 Vp-p/75 Ohmios Entrada digital: DVI Señal de entrada Sincronización: Sincronización separada, Nivel TTL (positivo/negativo), Sincronización horizontal positiva/negativa Sincronización vertical positiva/negativa Entrada análoga: 6,94,277 Dependen de la tarjeta de visualización Colores de pantalla utilizada. Izquierda/derecha: 70°/70° (CR>0)
Page 61 640 x 480* at 60 Hz to 75 Hz compatibles con todos los modos 800 x 600* at 56 Hz to 75 Hz enumerados. 832 x 624* at 75 Hz 024 x 768* at 60 Hz to 75 Hz 52 x 864* at 70 Hz 52 x 870* at 75 Hz NEC DISPLAY SOLUTIONS establece 280 x 960* at 60 Hz to 75 Hz la resolución recomendada a 60 Hz para 280 x 024 at 60 Hz to 75 Hz.... un rendimiento óptimo de la pantalla. Area activa de la pantalla Horizontal : 376.0 mm/4.8 pulgadas Vertical : 30.0 mm/.9 pulgadas Fuente de alimentación ~ 50/60 Hz -240 V 0.8 - 0.5 A/00-240V Clasificación de corriente + vatios Salida de audio práctica de altavoces...
Page 62: Características
Conectar y usar: La solución de Microsoft con los sistemas operativos Windows 95/98/ ® ® Me/2000/XP facilita la configuración e instalación al permitir que el monitor envíe directamente a su computadora sus características (como el tamaño de pantalla y las resoluciones admitidas), lo cual optimiza automáticamente la calidad de la imagen. Sistema IPM (Administrador inteligente de energía): Proporciona métodos de ahorro de energía innovadores que permiten que el monitor consuma menos energía cuando está encendido pero no se está utilizando, lo que supone un ahorro de dos tercios de los costos de energía del monitor, y reduce las emisiones y baja los costos de aire acondicio- nado del lugar de trabajo. Tecnología de frecuencia múltiple: Ajusta automáticamente el monitor a la frecuencia de escaneo de la tarjeta del monitor que de esa manera muestra la resolución requerida. Capacidad FullScan: Le permite utilizar el área de la pantalla completa en la mayoría de las resoluciones, lo cual aumenta de manera significativa el tamaño de la imagen. Interfaz de montaje estándar VESA: Permite a los usuarios conectar su monitor AccuSync a cualquier brazo o soporte de montaje estándar VESA. Permite montar el monitor en una pared o brazo usando cualquier dispositivo compatible de terceros. Copyright 2004 de la pantalla OSM por NEC Display Solutions of America, Inc.
Page 63: Solución.de.problemas
Persistencia de la imagen • La persistencia de la imagen se da cuando una imagen residual o “fantasma” de una imagen previa permanece visible en la pantalla. A diferencia de los monitores CRT, la persistencia de la imagen de los monitores LCD no es permanente, pero deberían evi- tarse las imágenes constantes que se muestran por un período prolongado de tiempo. Para aliviar la persistencia de la imagen, apague el monitor durante el tiempo equiva- lente al que se mostró la imagen previa. Por ejemplo: si una imagen estuvo en el moni- tor por una hora y se mantiene una imagen residual, el monitor se debe apagar por una hora para borrar la imagen. NOTA: Como en todos los dispositivos de visualización personales, NEC Display Solutions of America, Inc. recomienda utilizar imágenes o protectores de pantalla con movimiento a intervalos regulares siempre que la pantalla esté inactiva, o apague el monitor si no se va a utilizar. La imagen es instable, está fuera de foco o la distorsión es aparente • El cable de señal debe estar conectado por completo a la computadora. • Use los controles de ajuste de la imagen OSM para enfocar y ajustar la visualización aumentando o reduciendo el control de ESTABILIDAD. Cuando se cambia el modo de visualización, la configuración de ajuste de la imagen OSM puede necesitar un reajuste. • Controle el monitor y la tarjeta de visualización en lo que respecta a la compatibilidad y a las sincronizaciones de señal recomendadas.
Page 64 Solución de problemas –continuación El LED en el monitor no está encendido (no se ve ni un color verde ni ámbar) • El botón de encendido debe estar en la posición de ENCENDIDO y el cable de aliment- ación debe estar conectado. La imagen de la pantalla no posee el tamaño apropiado • Use los controles de ajuste de la imagen de OSM para aumentar o reducir el TAMAÑO H. • Asegúrese de que se ha elegido un modo compatible con la tarjeta de visualización o el sistema que se está utilizando. (Consulte el manual de la tarjeta de visualización o del sistema para cambiar el modo gráfico). Sin video • Si no aparece un video en la pantalla, apague y encienda nuevamente con el botón de encendido.
Page 65: Referencias
Referencias Servicio de atención y asistencia al cliente de monitores NEC Servicio de atención al cliente y soporte técnico: ( 800) 632-4662 Fax: (800) 695-3044 Piezas y accesorios/Macintosh Adaptador de cable: (800) 632-4662 Información sobre la garantía: www.necdisplay.com Soporte técnico en línea www.necdisplay.com Información sobre ventas y productos Línea de información sobre ventas: (888) 632-6487 Clientes canadienses: (866) 77-0266, Ext#: 4037 Ventas gubernamentales: (800) 284-6320 Ventas gubernamentales Correo electrónico: gov@necdisplay.com...
Page 66: Garantía.limitada
Garantía limitada NEC Display Solutions of America, Inc. (de aquí en más “NEC DISPLAY SOLUTIONS”) garantiza que este Producto está libre de defectos de material y fabricación y que está sujeto a las condiciones aquí expuestas, acepta reparar o reemplazar (a exclusivo criterio de NEC DISPLAY SOLUTIONS) cualquiera de las piezas de la unidad adjunta que se prueben defectuosas durante un período de tres (3) años a partir de la fecha de la primera compra del consumidor. Los repuestos tienen una garantía de noventa (90) días. Las piezas de repuesto o la unidad pueden ser nuevas o reconstruidas y cumplirán con las especificaciones de la unidad o de las piezas originales. Esta garantía le otorga derechos legales específicos, además de otros derechos que usted puede tener y que varían de estado a estado. Esta garantía se extiende al comprador original del Producto y no es transferible. Esta garantía sólo cubre componentes suministrados por NEC DISPLAY SOLUTIONS. El man- tenimiento que se requiera como resultado de componentes de terceros no está cubierto por esta garantía. Para que esta garantía cubra al Producto, el mismo se debe haber comprado en los EE. UU. o Canadá por el comprador original. La presente garantía sólo cubre la distribución del Producto en los EE. UU. o Canadá por parte de NEC DISPLAY SOLUTIONS. No se proporciona servicio de garantía fuera de los EE. UU. o Canadá. NEC DISPLAY SOLUTIONS requerirá la presentación de la prueba de compra para corroborar la fecha de la misma. Dicha prueba de compra debe ser una factura o recibo que contenga el nombre y domicilio del vendedor, del comprador y el número de serie del producto. Para recibir los servicios aquí mencionados, es su obligación y correrá por su cuenta el envío, el transporte prepago o la entrega del Producto al revendedor autorizado a quien se compró dicho Producto o a otro lugar autorizado por NEC DISPLAY SOLUTIONS, ya sea en el embalaje original u otro similar que ofrezca un grado de protección equivalente. Todos los productos que se devuelvan a NEC DISPLAY SOLUTIONS para recibir mantenimiento DEBEN tener aprobación previa, la cual puede obtenerse llamando al -800- 632-4662. El Producto no debe haberse sometido a alteraciones, reparaciones ni mantenimiento previos realizados por parte de personal no autorizado por NEC DISPLAY SOLUTIONS, tampoco se debe haber alterado ni quitado el número de serie del producto. Para que esta garantía sea válida, el Producto no se debe haber sometido a visualización de imágenes fijas durante largos períodos, lo que resulta en persistencia de la imagen (efectos de imagen superpuesta), ni tampoco a accidentes, uso inapropiado o abuso o funcionamiento contrario a las instrucciones del Manual de usuario. La presencia de cualquiera de dichas condiciones anulará esta garantía. NEC DISPLAY SOLUTIONS NO SE HARÁ RESPONSABLE, SIN PERJUICIO DE LA RESPONSABILIDAD ANTES DECLARADA, POR OTROS DAÑOS DIRECTOS, INDIRECTOS, INCIDENTALES, DERIVADOS U OTRO TIPO QUE RESULTEN DEL USO DE CUALQUIER PRODUCTO DE NEC DISPLAY SOLUTIONS. ESTAS GARANTÍAS REEMPLAZAN CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUIDAS, EN FORMA NO TAXATIVA, LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O ADAPTACIÓN PARA UN PROPÓSITO EN PARTICULAR. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS O EL LÍMITE O EXCLUSIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O DERIVA- DOS, POR LO QUE LAS EXCLUSIONES ANTERIORES PUEDEN NO SER APLICABLES A USTED. Este Producto está garantizado según las condiciones de esta garantía limitada. Se advierte a los con- sumidores que el rendimiento del Producto se ve afectado por la configuración del sistema, el software,...
Page 67: Tco'99
TCO’99 - (AccuSync LCD72VXM) (Es una traducción de la porción inglesa de TCO ‘99.) ¡Felicitaciones! ¡Acaba de adquirir un producto TCO’99 aprobado y certificado! Ha elegido un producto desarrollado para uso profesional. Con su compra también ha contribuido a reducir el detrimento sobre el medio ambiente y también a promover el desarrollo de productos electrónicos que respetan el medio ambiente. ¿Por qué ofrecemos computadoras certificadas como respetuosas del medio ambiente? En muchos países, la certificación de compatibilidad con el medio ambiente se ha transformado en un método establecido para fomentar la adaptación de productos y servicios al medio ambiente. Debido a la fabricación y el uso crecientes de equipos electrónicos en todo el mundo, existe una reconocida preocupación acerca del eventual reciclado y eliminación de los materiales y las sustancias que se usan en los productos electrónicos. Se puede minimizar el impacto nocivo sobre el medio ambiente mediante una adecuada selección de estos materiales y sustancias. También hay otras características de una computadora, como los niveles de consumo de energía, que son importantes desde el punto de vista del entorno laboral (interno) y medioambiental (externo). Los equipos electrónicos que se encuentran en las oficinas a menudo se dejan continuamente encendidos y esto origina un consumo innecesario de grandes cantidades de energía y una generación de elec- tricidad adicional. Tan sólo desde el punto de vista de las emisiones de anhídrido carbónico el ahorro de energía es vital.
Page 68: Tco'03
TCO ‘99 –continuación A continuación encontrará un breve resumen de los requisitos ecológicos con los que cumple este producto. El documento completo relativo a los criterios ecológicos se puede encontrar en el sitio Web de TCO Development http://www.tcodevelopment.com o se puede solicitar a: TCO Development SE-4 94 STOCKHOLM, Sweden Fax: +46 8 782 92 07 Correo electrónico: development@tco.se También puede obtener información sobre los productos aprobados y certificados por TCO’99 en http://www.tcodevelopment.com Requisitos medioambientales Retardadores de llama Los retardadores de llama pueden estar presentes en laminados de placas de circuitos impresos, cables y compartimientos. Su finalidad es prevenir o, al menos, retardar la propagación del fuego. Hasta un treinta por ciento por peso del plástico de la cubierta de una computadora puede estar compuesto por sustancias retardadoras de llama. Muchos retardadores de llama contienen bromo o cloruro, y éstos están químicamente relacionados con los PCB (bifeniles policlorinados). Tanto los retardadores de llama que contienen bromo o cloruro como los PCB se consideran nocivos para la salud, incluso para la capacidad de reproducción en mamíferos y aves piscívoras, debido a los procesos bioacumulativos* cuando no se los desecha según las normas estrictas de eliminación. TCO’99 exige que los componentes de plástico cuyo peso supere los 25 gramos no contengan retardadores de llama con cloruro ni bromo orgánicamente asociados. Los retardadores de llama están permitidos en los laminados de placas de circuitos impresos debido a la falta de otras opciones disponibles en el mercad. Cadmio** El cadmio está presente en baterías recargables y en las capas generadoras de color de ciertas pantallas de computadora. TCO’99 exige que las baterías, las capas generadoras de color de las pantallas y los componentes electrónicos o eléctricos no deben contener cadmio. Mercurio** El mercurio suele encontrarse en baterías, relés e interruptores. TCO’99 establece que las baterías no pu- eden contener mercurio. También exige que no haya mercurio en ninguno de los componentes eléctricos o electrónicos asociados con la unidad certificada. Sin embargo existe una excepción. Por ahora, el mercurio está permitido en el sistema de iluminación posterior de monitores con pantalla plana ya que no existe otra alternativa disponible en el mercado. La intención de TCO es eliminar esta excepción cuando se disponga de una opción libre de mercurio. Plomo** Se puede encontrar plomo en tubos de imagen, pantallas de visualización, soldaduras y capacitores. TCO’99 permite el uso de plomo por la falta de otras alternativas disponibles en el mercado, pero en los requisitos futuros, TCO Development apunta a restringir el uso de plomo.
Page 69 TCO ‘03 - (AccuSync LCD92VXM) ¡Felicitaciones! El monitor que acaba de adquirir lleva está certificado por TCO’03 Displays. Esta certificación indica que su monitor está diseñado, fabricado y probado de acuerdo con algunos de los controles de calidad y medioambientales más estrictos del mundo.
Page 70: Información.del.fabricante.sobre.reciclado.y.energía
Información del fabricante sobre reciclado y energía NEC DISPLAY SOLUTIONS está muy comprometido con la protección del medio ambiente y considera el reciclado como una de las máximas prioridades de la empresa para re- ducir los daños al medio ambiente. Nuestro objetivo es desarrollar productos respetuosos con el medio ambiente y poner nuestro máximo empeño en ayudar a definir y cumplir las últimas normativas de organismos independientes tales como ISO (Organización Internac- ional de Normalización). Para más información y para obtener ayuda sobre el reciclado de monitores NEC, visite nuestra página web: USA: http://www.necdisplay.com Europa: http://www.nec-display-solutions.com Japón: http://www.nec-display.com También encontrará programas de reciclado específicos de cada país en: Suecia - http://www.el-retur.se Alemania - http://www.recyclingpartner.de/ Holanda- http://www.mirec.nl/ Japón - http://www.diarcs.com/ Ahorro de energía: Este monitor dispone de una función avanzada de ahorro de energía. Cuando se envía al monitor una señal del estándar VESA DPMS (señalización para administración de poten- cia de pantallas), se activa el modo de ahorro de energía. El monitor sólo dispone de un modo de ahorro de energía. LCD92VXM Modo Consumo de energía Color del LED Operación Normal Aprox. 40W Verde o Azul Modo Del Ahorro De la Energía Moins de 2W Amber De Modo...
Page 71 – EN 6000-3-3 – EN 55024 y presentan la marca NEC Display Solutions, Ltd. 4-3-23, Shibaura, Minato-Ku Tokyo 08-0023, Japan Cómo deshacerse de sus productos NEC antiguos Dentro de la Unión Europea La legislación de la UE, según se implemente en cada Estado Miembro, requiere que los productos eléctricos y electrónicos de desecho que poseen la marca (izquierda) se deben desechar por separado de los residuos normales de la vivienda. Esto incluye monitores y accesorios eléctricos, tales como cables de señal o cables de alimentación. Cu- ando necesite desechar sus productos de visualización NEC, siga las recomendaciones de su autoridad local, consulte en el comercio donde adquirió el producto o, si corresponde, cumpla con cualquier acuerdo...
Page 73: Declaración De Conformidad
Serie LCD de NEC DECLARACIÓN DE DERECHOS DE PROPIEDAD Y DESCARGO DE RESPONSABILIDAD La información divulgada en este documento, incluidos todos los diseños y materiales relacionados, es propiedad de valor de NEC Display Solutions of America, Inc. y/o sus licenciatarios, según corresponda, se reservan todos los derechos de patente, copyright y otros derechos de propiedad de este documento, incluidos todos los derechos de diseño, fabricación, reproducción, uso y ventas que del mismo se desprendan, excepto en los casos en que dichos derechos se otorguen expresamente a otros. Los productos de NEC Display Solutions of America, Inc. mencionados en este documento están garantizados de acuerdo con las condiciones de la Declaración de Garantía Limitada que acompaña a cada producto. Sin embargo, el rendimiento real de cada uno de esos productos depende de factores tales como la configuración del sistema, los datos del cliente y el control operativo. Dado que la implementación de cada producto puede variar de cliente a cliente, por el consumidor debe determinar la conveniencia de las configuraciones y aplicaciones de un producto específico y no está garantizada por NEC Display Solutions of America, Inc. Para permitir mejoras en el diseño y en las especificaciones, la información de este documento está sujeta a modi- ficaciones en cualquier momento sin previo aviso. Se prohíbe la reproducción total o parcial de este documento sin previa autorización de NEC Display Solutions of America, Inc. DECLARACIÓN DE CONFORMIDAD Este dispositivo cumple con las normas de la FCC, Parte 5. Su funcionamiento está sujeto a las siguientes dos condi- ciones. () Es posible que este dispositivo no cause interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluida aquella interferencia que pueda provocar un funcionamiento no deseado. Entidad responsable en los EE.UU: NEC Display Solutions of America, Inc. Dirección: 500 Park Blvd, Suite 00 Itasca, Illinois 6043 Nº de tel.: (630) 467-3000...
Page 74: Declaration Of Conformity
We hereby declare that the equipment specified above conforms to the technical standards as specified in the FCC Rules. Windows is a registered trademark of Microsoft Corporation. NEC is a registered trademark of NEC Corporation. is a nErgy U.S. registered trademark. All other brands and product names are trademarks or registered trademarks of their respective owners.
