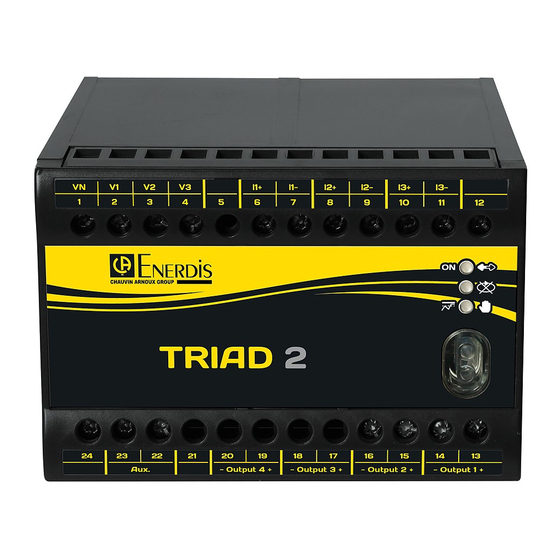

Enerdis Triad 2 Notice D'installation

16, Rue Georges Besse – Silic 44
92182 ANTONY cedex – France
Tél. +33 (0)1 75 60 10 30
Fax. +33 (0)1 46 66 62 54
http://www.enerdis.fr
MS01-7397
Ed. 04
15/11/2016
2
1
1. Optical interface
Interface optique /
2.
Bornier RS485 / RS485 connector
3. Ethernet connector
Connecteur Ethernet /
Safety
Sécurité /
Vous venez d'acquérir un transducteur numérique du type TRIAD 2 et nous vous remercions de votre confiance.
Cet appareil est destiné à être utilisé dans les installations de CAT III 300V, degré de pollution 2, conformément aux
dispositions de la norme CEI 61010-1 et CEI 61010-2-030.
La catégorie de mesure III est applicable aux circuits de test et de mesure connectés aux parties de l'installation raccordées en
basse tension. Au minimum, deux niveaux de dispositifs de protection contre les surintensités sont supposés être présents entre
le transformateur et le point de mesure.
Pour installer votre appareil dans les meilleures conditions, lisez attentivement cette notice d'installation et respectez les
précautions d'installation, qui y sont mentionnées.
L'appareil décrit dans ce manuel est destiné à être exclusivement utilisé par un personnel habilité et préalablement formé. Afin
que la protection assurée par cet appareil ne soit pas compromise, celui-ci doit être utilisé conformément à cette notice.
Ce produit est un convertisseur alimenté par une alimentation auxiliaire, et ne comporte pas d'interrupteur pour sa mise hors
tension. L'installation électrique doit donc :
•
Inclure un interrupteur ou un disjoncteur, de préférence proche du convertisseur
•
Prévoir que cet interrupteur ou disjoncteur soit placé convenablement et facilement accessible
•
Prévoir que cet interrupteur ou disjoncteur soit marqué comme étant le dispositif de coupure de l'appareil
•
Prévoir une protection des voies de mesure et de l'alimentation auxiliaire par un dispositif de protection, fusible, disjoncteur
Pour nettoyer votre appareil déconnectez-le du réseau électrique et de son alimentation auxiliaire, utilisez exclusivement un
chiffon sec pour nettoyer la surface extérieure. Il ne faut pas utiliser de produits abrasifs, ni de solvants et en aucun cas mouiller
les bornes de branchement.
NOTICE D'INSTALLATION
4.
Vert fixe / Green Fixed
ON
Green blinking
Vert clignotant /
Rouge fixe / Red fixed
1) Rouge clignotement lent /
blinking
2) Rouge clignotement rapide /
blinking
Rouge fixe / Red fixed
INSTALLATION MANUAL
Status LEDs
LEDs de signalisation /
Produit opérationnel /
Communication en cours /
Ordre de phase incorrect /
Red slow 1) Sortie(s) analogique(s) en dépassement /
output(s) overrange
Red fast
2) Sortie(s) analogique(s) saturée(s) /
overloaded
Sortie(s) analogique(s) forcée(s) /
forced
4
3
Unit Operational
Ongoing communication
Phase order wrong
Analog
Analog outpu s)
t(
Analog output(s)
1/9
