Interrupteur horaire Astro

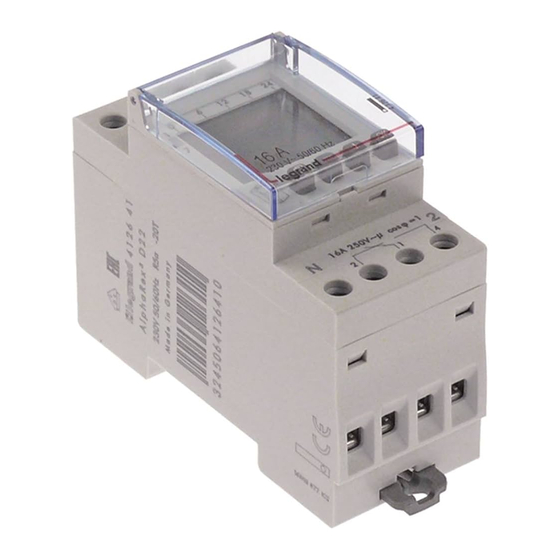

Alpha Basic D22 astro plus
A4 51 46
!
Consignes de sécurité
Ce produit doit exclusivement être installé par un électricien professionnel, faut de quoi vous vous exposez à un risque d'incendie ou
d'électrocution. Avant d'effectuer l'installation, lire la notice d'utilisation, tenir compte du lieu de montage spécifique au produit et utiliser
exclusivement les accessoires d'origine. Tous les produits doivent exclusivement être ouverts et réparés par des employés spécialement formés à
cet effet. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplacement et garanties.
L'appareil contient une pile primaire au LiMnO
rebut conformément à la législation nationale sur la protection de l'environnement.
L
N
Affichage de
la sortie
0
6
Fonction
Emplacement
pour clé
transfert de
programme
L
max. 250 V AC
N
c
600W
4000W
2000VA
max. 70µF
Vue d'ensemble
b
Caractéristiques techniques
Tension d'alimentation: 230 V 50/60 Hz
Consommation:
env. 1,5 W
Sortie commutée
2 inverseur 16 A 250 V~µ cos ϕ = 1
Précision de l'horloge:
~ 0,3 s/jour
fil rigide
Capacité des bornes:
1,5...4 mm
Programmes
28 programmes par sortie
. Celle-ci doit être retirée de manière appropriée lorsque le produit est arrivé en fin de vie et mise au
2
Alimentation
Vue d'ensemble des temps
de commutation programmés
pour la semaine
12
16
24
Résolution 30 min
Etat de la sortie
Jour, heure, date
+
2000W
1000W
2000VA
a
c
fil souple
1,5...2,5 mm
2
2
Mode de fonctionnement: Type 1.B. S. T.
IEC/EN 60730-1, IEC/EN 60730-2-7
Fonctionnement en environnement courant
Montage: Montage dans coffret de distribution,
Degré d'encrassement: 2, Sortie logique à contact sec
Tension de choc nominale: 4 kV
Informations générales
• Mise en service: A la mise sous tension, l'interrupteur horaire
démarre avec la dernière fonction réglée.La position du relais est
prédéfinie par le programme.
• En cas d'absence secteur:
- écran non éclairé
- accès à la lecture de la clé transfert de programme seulement par le
menu déroulant.
• En cas d'alimentation par le réseau (230V), le contact de sortie ne
peut commuter de la très basse tension (24V) et inversement, en cas
d'alimentation du produit en très basse tension (24V), le contact de sor-
tie ne peut commuter la tension du réseau (230V).
Clavier
Sélection du menu, retour au menu,
retour au menu principal par appui continu d'environ >1 s
Validation de la sélection ou réutilisation des
+
+
paramètres
C1
2000VA
2000VA
Coordonnées du lieu:
Réserve de marche:
Température de stockage:
Température de service:
• Sélection des rubriques du menu ou réglage
C2
des paramètres
• Choisir la sortie
g
Résolution 1°
3 ans
- 20 °C à +60 °C
-20 °C à +55 °C
FR
d
