BROCHES DE LA PLAQUE DE CONSTRUCTION
DÉMONTAGE
1.
Retirez la plaque de verre.

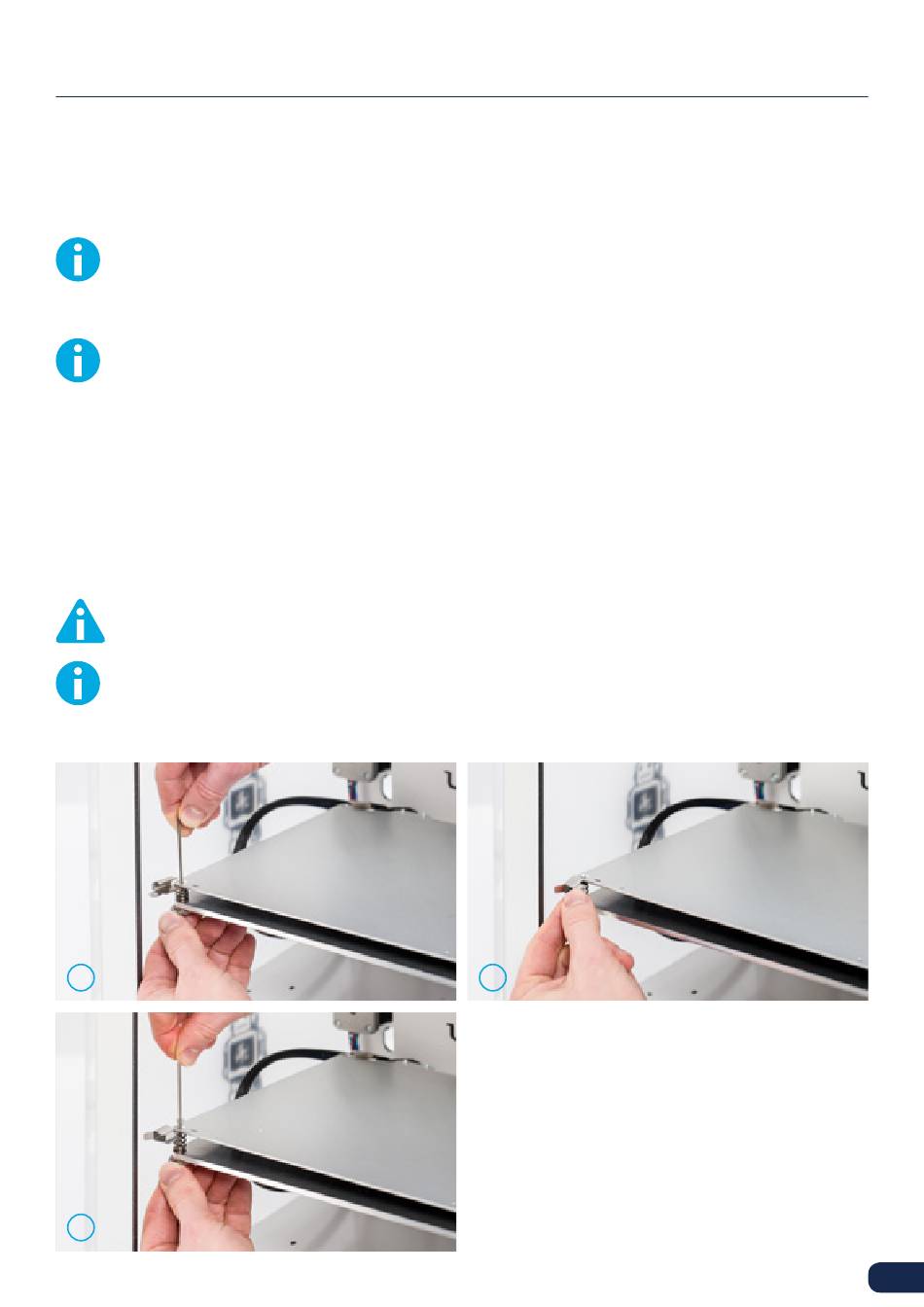

2. Placez la clé hexagonale de 2 mm sur la vis située sur le coin avant gauche de la plaque de construction. Fig. 23.
Avec votre main, maintenez la vis de la plaque de construction correspondante sur le fond de la plaque de
construction.
3. Tournez la vis de la plaque de construction à l'aide de la clé hexagonale pour desserrer les pièces complètement.
Attention, les pièces peuvent tomber.
4. Retirez la broche de la plaque de construction.
ASSEMBLAGE
1.
Placez la nouvelle broche de plaque de construction entre le ressort et la plaque de construction. Fig. 24.
2. Placez la vis de la plaque de construction, entourée de sa rondelle, contre le fond de la plaque de construction et
maintenez-la dans cette position.
3. Insérez la vis du haut et serrez-la à l'aide de la clé hexagonale. Fig. 25.
Serrez la vis jusqu'à ce qu'une certaine tension soit exercée sur le ressort, de façon que les vibrations subies
par la plaque de construction soient réduites. Veillez à conserver une distance d'au moins 2 mm entre la
borne filetée du lit chauffé et la plaque du fond.
Répétez ces étapes pour la broche située sur le coin avant droit de la plaque de construction.
4. Replacez la plaque de verre sur la plaque de construction et fermez les broches de la plaque de construction.
23
25
24
13
