DECONNECTER LE CABLE D'ALIMENTATION AVANT D'OUVRIR LE BOITIER.
NE PAS INTERVENIR SUR LES CARTES AVEC LE CABLE BRANCHE.
Brancher le terminal
©2021 Open Date Equipment Ltd. All rights reserved.
I/O connection entrée/ sortie

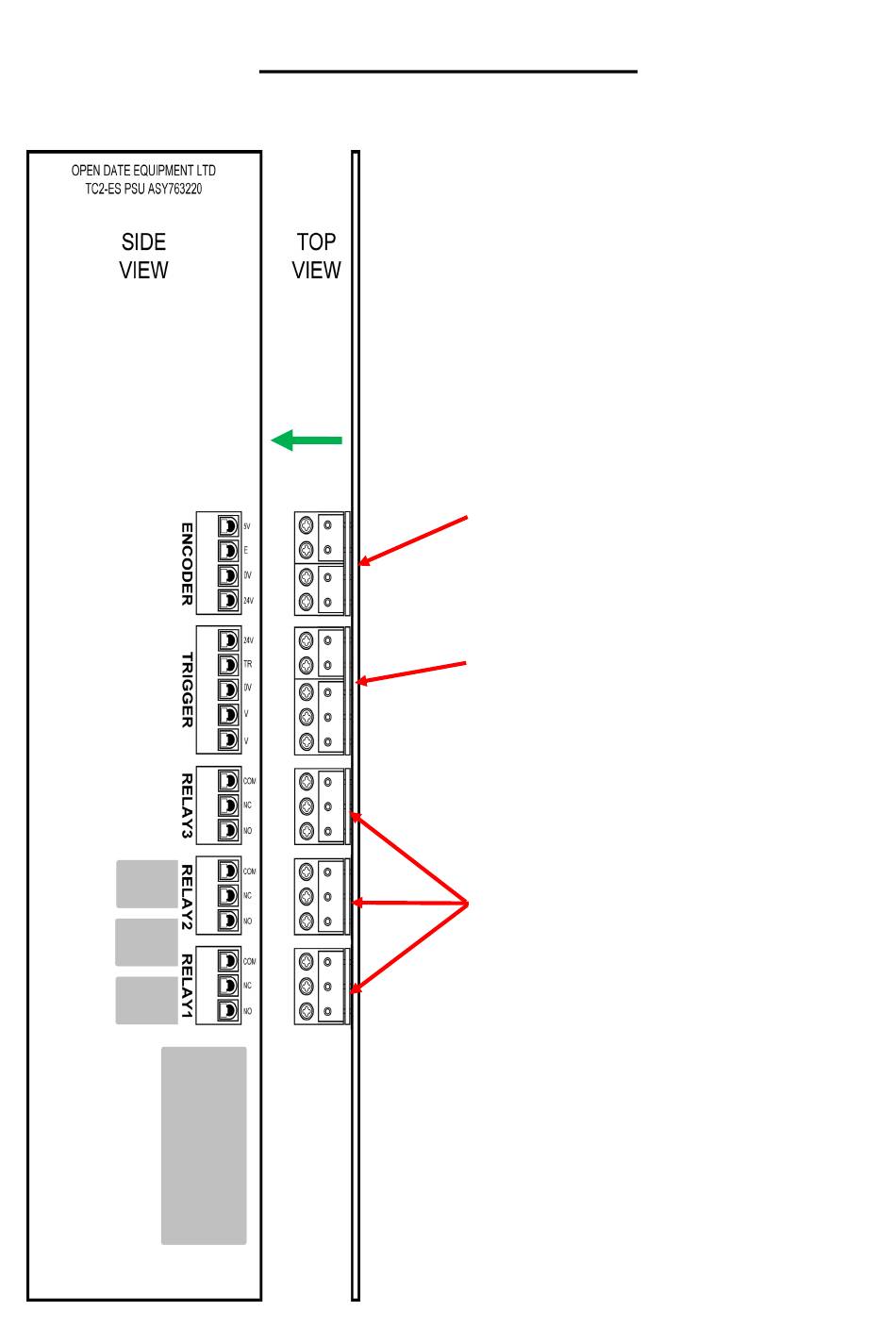

Le schema montre les vues de côté et
dessus du bornier.
Ne pas forcer le serrage des vis lors du
montage du bornier.
Le bornier peut être branché dans la
direction montrée.
Voir page 6 pour les instructions de
connexion.
ENCODEUR (J5)
5V
+5V encodeur
ENC
Impulsion encodeur
0V
0V encodeur
28V
+28V encodeur.
TRIGGER (J4) (voir page 6)
28V
TR
signal sans tension
0V
GND
VT
Top avec tension
VT
Top avec tension
RELAIS 1/2/3 (J1,2,3)
COM
Commun
NC
Normalement fermé.
Connecté au COM quand le
relais n'est pas actif
NO
Normalement ouvert.
Connecté au Com quand le
relais est actif
June 2021
Page 5
