Alimentation
principale
Fusible principal F5
Alimentation principale AC:
Accepte un câble IEC C13 (prise standard 'kettle').
Couper l'alimentation avant de déconnecter le câble.
RISQUE de choc électrique. Déconnecter le câble AVANT ouverture du boîtier.
NE PAS intervenir dans le boîtier avec le câble connecté.
Fusible principal F5:
Le fusible est situé à l'arrière du tiroir.
Pour une protection appropriée, toujours remplacer le fusible par un équivalent.
Entrée câbles:
Dévisser les 2 vis pour retirer la plaque. Les connecteurs internes peuvent être
débranchés. Cela facilite le remplacement du boîtier.
Témoins LED:
+48
48Vdc présent. (commande moteur).
+05
5Vdc présent.*
+28
28Vdc présent.
+09
9Vdc présent.* (Afficheur).
PHO
Print Head Output. 28V appliqué à la tête d'impression si allumé.
PTR
Print Trigger. S'allume brièvement à réception du top marquage.
RY1
Relay 1 actif.
RY2
Relay 2 actif.
©2021 Open Date Equipment Ltd. All rights reserved.

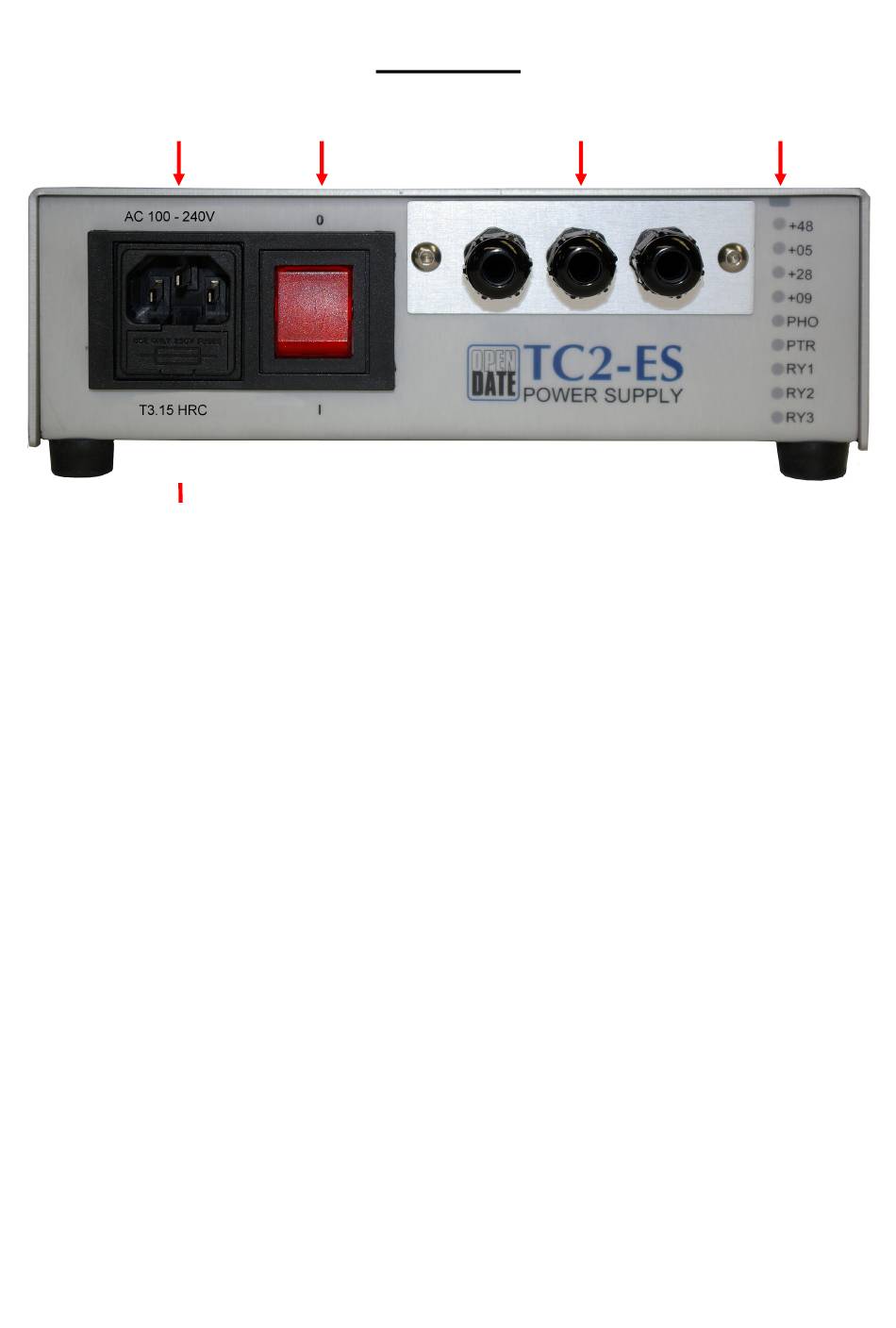

Face avant
Interrupteur
Entrée câbles
June 2021
Témoins LED's
Page 4
