Printed in China /

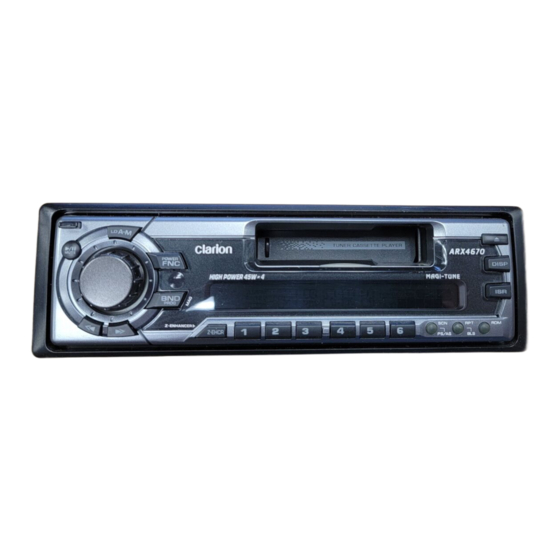

Installation/Wire Connection Guide
Manuel d'installation et de connexion
Guía de instalación/conexión de cables
English
Español
Français
1.
BEFORE STARTING /
1. This set is exclusively for use in cars with a
negative ground, 12 V power supply.
2. Read these instructions carefully.
3. Be sure to disconnect the battery "
" termi-
nal before starting. This is to prevent short cir-
cuits during installation. (Figure 1)
English
Español
Français
2.
CAUTIONS ON INSTALLATION /
1. Prepare all articles necessary for installing the source unit before
starting.
2. Install the unit within 30° of the horizontal plane. (Figure 2)
3. If you have to do any work on the car body, such as drilling holes,
consult your car dealer beforehand.
4. Use the enclosed screws for installation. Using other screws can
cause damage. (Figure 3)
Max. 30°
Max. 30°
Máx. 30°
English
Español
Français
3.
INSTALLING THE SOURCE UNIT /
Universal Mount
1. Place the universal mounting bracket into the instrument panel,
use a screwdriver to bend each stopper of the universal mounting
bracket inward, then secure the stopper as shown in Figure 4.
2. Wire as shown in Section 6.
3. Insert the source unit into the universal mounting bracket until it
locks.
4. Mount the outer escutcheon so that all the hooks are locked.
Notes:
1) Some car models require special mounting kits for proper instal-
lation. Consult your Clarion dealer for details.
2) Fasten the front stopper securely to prevent the source unit from
coming loose.
• Console opening dimensions
• Dimensions d'ouverture de la console
• Dimensiones de la abertura de la consola
7-3/16 "
(182 mm)
Hole
Trou
Orificio
Screwdriver
Tournevis
Destornillador
Imprimé en Chine
/ Impreso en China
1999/1 (D·C)
PRÉPARATIFS
/ ANTES DE COMENZAR
1. Cet appareil est exclusivement destiné à être
utilisé dans les voitures avec une alimentation
12 V à masse négative.
2. Lire ces instructions attentivement.
3. S'assurer de débrancher la borne "
batterie avant de commencer. Cela évitera les
court-circuits pendant l'installation. (Figure 1)
PRÉCAUTIONS AU SUJET DE L'INSTALLATION
1. Avant de commencer, préparer toutes les pièces nécessaires
pour installer l'appareil pilote.
2. Installer l'appareil avec un angle inférieur à 30° par rapport à l'ho-
rizontal. (Figure 2)
3. S'il est nécessaire d'effectuer certains travaux sur la carrosserie
comme percer des trous, consulter d'abord votre concessionnaire
automobile.
4. Utiliser les vis fournies pour l'installation. L'utilisation d'autres vis
peut causer des dommages. (Figure 3)
Figure 2 /
Figure 2
/ Figura 2
INSTALLATION DE L'APPAREIL PILOTE
Montage universel
1. Placer le support de montage universel dans le tableau de bord,
utiliser un tournevis pour replier vers l'extérieur chaque languette
du support de montage universel, puis fixer les languettes comme
montré sur la Figure 4.
2. Câbler comme montré dans la Section 6.
3. Insérer l'appareil pilote dans le support de montage universel
jusqu'à ce qu'il soit bloqué.
4. Mounter l'écusson extérieur de manière que tous las crochets
soient verrouillés.
Remarques:
1) Certains modèles de voiture nécessitent un kit de montage
spécial pour une installation correcte. Consulter le revendeur
Clarion pour les détails.
2) Serrer fermement la languette avant pour éviter que l'appareil
pilote ne se desserre.
Source Unit
Appareil pilote
Unidad fuente
284-7935-00
1. Esta unidad ha sido diseñada para utilizarse
exclusivamente en automóviles con fuente de
alimentación de 12 V, y negativo a masa.
2. Lea cuidadosamente estas instrucciones.
" de la
3. Antes de comenzar, cerciórese de desconec-
tar el terminal "
" de la batería. Esto es para
evitar cortocircuitos durante la instalación.
(Figura 1)
Chassis /
Châssis /
Chasis
Max. 5/16 " (8 mm)
Max. 5/16 " (8 mm)
Máx. 5/16 " (8 mm)
Hole
Trou
Orificio
Stoppers
Languettes
Retenes
Stoppers
Languettes
Retenes
Outer escutcheon
Ecusson extérieur
Pieza ornamental exterior
Figure 4 /
Figure 4
Figure 1 /
Figure 1
/ PRECAUCIONES PARA LA INSTALACIÓN
1. Antes de comenzar, prepare todos los elementos necesarios para
instalar la unidad fuente.
2. Instale la unidad con un ángulo de 30° sobre el plano horizontal.
(Figura 2)
3. Si tiene que realizar cualquier trabajo en la carrocería, como tal-
adrado de orificios, etc., consulte al proveedor de su automóvil.
4. Utilice los tornillos suministrados para la instalación. La utilización
de otros tornillos podría resultar en daños. (Figura 3)
Chassis /
Châssis /
Chasis
Damage
Endommagé
Dañado
Figure 3 /
Figure 3
/ Figura 3
/ INSTALACIÓN DE LA UNIDAD FUENTE
Montaje universal
1. Coloque el soporte de montaje universal en el tablero de instru-
mentos, utilice un destornillador para doblar cada retén del
soporte de montaje universal hacia adentro, y después asegure
el retén como se muestra en la Figura 4.
2. Conecte los cables como se muestra en la Sección 6.
3. Inserte la unidad fuente en el soporte de montaje universal hasta
que quede enganchado.
4. Inserte la pieza ornamental exterior en el soporte de montaje uni-
versal hasta que quede enganchado.
Notas:
1) Algunos modelos de automóviles requieren juegos de montaje
especiales para realizar la instalación apropiada. Solicite los
detalles a su proveedor Clarion.
2) Apriete con seguridad el retén frontal para evitar que se afloje
la unidad fuente.
Instrument panel
Tableau de bord
Tablero de instrumentos
Hexagonal bolt
Ecrou hexagonal
Perno hexagonal
Strap
Armature
Banda
*
This part is not provided in some models.
Cette pièce n'existe pas sur tous les modèles.
*
Esta pieza no se suministra con algunos modelos.
*
Universal mounting bracket
Support de montage universel
Soporte de montaje universal
Spring
Ressort
Resorte
Note:
Before attaching the universal mounting bracket, slightly bend
the spring toward the inside with your fingers and attach it to the
side of car.
Remarque :
Avant de fixer le patin de montage universel, pliez légèrement le
ressort vers l'intérieur avec les doigts et fixez-le sur le côté de la
voiture.
Nota:
Antes de fijar el soporte de montaje universal, doble
ligeramente el resorte hacia el interior con los dedos y fíjelo en
la parte lateral del automóvil.
/ Figura 4
Car battery
Batterie de voiture
Batería del automóvil
/ Figura 1
