WAREMA Timer Mode D'emploi Et Instructions D'installation

Mode d'emploi et instructions d'installation
WAREMA Timer
A conserver pour un usage futur.
Valable à partir du 01. decembre 2011
Généralités

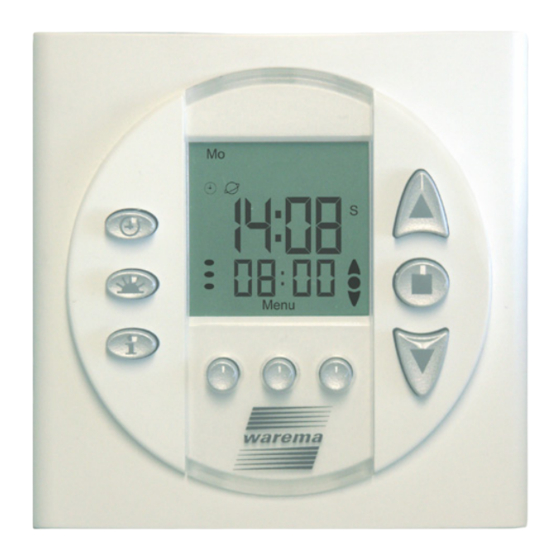

Fig. 1 WAREMA Timer
Le WAREMA Timer est une minuterie à contact sans
potentiel spécialement conçu pour la commande de volets
roulants. Une minuterie automatique intégrée et un auto-
matisme crépusculaire permettent de les commander de
manière automatique. L'automatisme crépusculaire calcule
le moment du crépuscule à partir de données astrono-
miques (date et emplacement)
Utilisation conforme
L'appareil a été développé pour la commande d'instal-
lations de protection solaire. Toute utilisation autre que
celles mentionnées dans ces instructions est soumise à
autorisation préalable du fabricant.
Remarques relatives à la sécurité
AVERTISSEMENT
L'installation électrique doit être réali-
sée selon VDE 0100 ou les prescriptions
légales et normes en vigueur dans le pays
concerné par un électricien agréé. L'électri-
cien est tenu de respecter les instructions
de pose des appareils électriques livrés
avec le produit.
AVERTISSEMENT
Dès qu'il est permis de supposer qu'il n'est
pas possible de manœuvrer l'appareil sans
danger, il ne faut plus le mettre en service,
voire le mettre complètement hors service.
Cette supposition est fondée
 q uand le boîtier ou les câbles d'amenée
présentent des dommages,
 l'appareil ne fonctionne plus
AVERTISSEMENT
Pour garantir la sécurité des personnes,
il faut impérativement observer les points
suivants !
890215_b•fr•08.11.2011
■ Les enfants n'ont pas le droit de jouer avec les organes
de commande de la commande !
■ Assurez-vous que personne ni aucun objet ne se trouve
dans la zone de déplacement des éléments commandés
(store, fenêtre, etc.) !
■ Isoler le produit de l'alimentation électrique si des travaux de
nettoyage ou d'entretien doivent être effectués !
L'appareil ne doit être utilisé que pour commander des
■
entraînements pour lesquels le déplacement du produit
(volets roulants) ne peut occasionner aucune blessure.
Fonctionnement
Les touches et vous permettent de déplacer direc-
tement votre toile et la touche
sées de l'arrêter. La touche
de désactiver la minuterie automatique. Si la minuterie
automatique est activée, le symbole
l'afficheur. Vous pouvez programmer une montée et
une descente pour chaque jour. En cas d'automatisme
aléatoire, les points de commutation programmés par
minuterie automatique sont modifiés de manière aléatoire
de + / - 30 minutes (Affichage d'un dé sur l'afficheur). Ce
qui donne l'impression que le volet roulant est remonté ou
descendu à la main. La touche
ou de désactiver l'automatisme crépusculaire. si l'automa-
tisme crépusculaire est activé, le symbole
l'afficheur. Vous pouvez encore influer de + / - 60 minutes
sur le moment crépusculaire calculé. Si l'automatisme
crépusculaire est activé, un ordre de descente est déclen-
ché le soir au moment calculé. Le matin, vous pouvez
remonter la protection solaire soit par l'intermédiaire de la
minuterie automatique soit manuellement. Une fois activée,
la touche indique le dernier déclencheur ainsi que la
direction du déplacement.
Pose
L'appareil se monte dans une boîte de dérivation profon-
dément encastrée. Ce qui facilite le branchement des
bornes.
■ monter impérativement l'appareil en intérieur !
L'appareil n'est pas compatible pour une utilisation
dans des locaux humides.
■ le raccordement électrique du produit s'effectue
conformément aux plans des connexions suivants.
En option, le montage peut aussi s'effectuer dans le boîtier
apparent.
Fig. 2 Branchement et desserrage des liaisons câblées
Sous réserve de modifications techniques.
ou les touches oppo-
vous permet d'activer ou
apparaît sur
vous permet d'activer
apparaît sur
1
