307286 02 Projecteur à LED avec détecteur de mouvement theLeda S10 WH 1020921 theLeda S10 BK 1020922 theLeda S20 WH 1020923 theLeda S20 BK 1020924 theLeda S10 W WH 1020931 theLeda S10 W BK 1020932 theLeda S20 W WH 1020933...
Page 2
Réglage de la luminosité (LUX) 10 Réglage de la durée (TIME) Mode de fonctionnement (MODE) Actionnement manuel 7. Test déambulatoire 8. Orientation du projecteur à LED theLeda S10 theLeda S20 9. Limitation de la zone de détection 10. Caractéristiques techniques 11.
1. Consignes de sécurité fondamentales AVERTISSEMENT Danger de mort, risque d'électrocution ou d'incendie ! Seul un électricien spécialisé est habilité à ¾ ¾ procéder au montage ! Prévu uniquement pour une installation hors de portée de main. Température élevée ! Ne pas toucher les pièces métalliques de l‘appareil.
L La lampe électrique n‘est pas remplaçable. En cas de défaut, remplacer tout le luminaire ! Élimination Éliminer le projecteur à LED dans le respect de ¾ l‘environnement (déchets d‘équipements électriques et électroniques) 3. Raccordement AVERTISSEMENT Danger de mort, risque d'électrocution ou d'incendie ! Seul un électricien spécialisé...
4. Montage Consignes d‘installation AVERTISSEMENT 10 m Danger de mort, risque d'électrocution ou d'incendie ! Seul un électricien spécialisé est habilité à ¾ ¾ procéder au montage ! L Respecter la hauteur de montage recommandée de 1,8 m–2,5 m ! 10 m 3.5 m 10 m...
Page 6
L Ne pas diriger le projecteur à LED vers des objets qui bougent sous l‘effet du vent, comme des rideaux, de gran- des plantes vertes, etc. L Respecter le sens de déplacement lors du test Couper la tension ¾ 230V Utiliser le châssis d‘écartement ou l‘équerre d‘angle ...
Page 7
Cut out Knock out hole here Cut out Knock out hole here Cut out Knock out hole here Desserrer les dérivations à l‘aide d‘un tournevis et retirer le ¾ projecteur à LED du socle. Reporter les marquages pour les trous et les percer. ...
Page 8
φ 6mm CAUTION: MOUNTING SCREW x 2 Raccorder chaque conducteur à la borne correspondante et ¾ serrer les vis Tighten the screws. Insérer le projecteur à LED sur le socle et l‘enclencher ¾ Raccorder le projecteur à LED au réseau ...

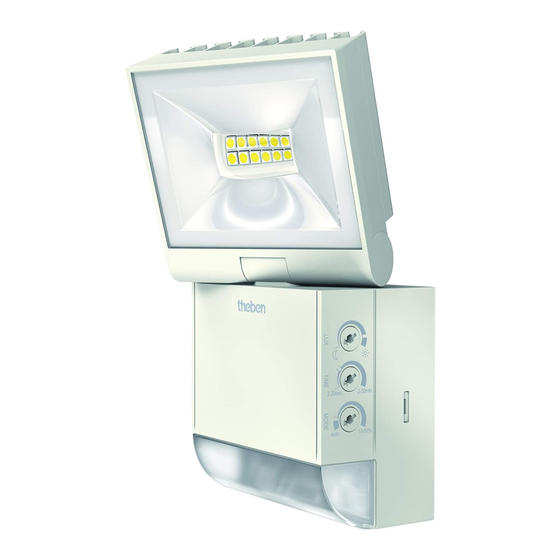

L Le détecteur a besoin d‘un temps de préchauffage d‘environ 40 s 5. Description Projecteur à LED mobile Tête de capteur avec 3 potentiomètres Le projecteur à LED possède 3 potentiomètres pour régler la durée (Min), la luminosité (Lux) et le mode de fonctionnement.
6. Réglage L Les réglages sont appliquées après 15 s via le potentiomètre Réglage de la luminosité (LUX) Placer le potentiomètre vers la « Lune » ; le projecteur à ¾ LED s‘allume uniquement lorsque le ciel est suffisamment sombre.
Réglage de la durée (TIME) Régler le potentiomètre sur la durée souhaitée (2 s–30 min) ¾ Mode de fonctionnement (MODE) Placer le potentiomètre vers « auto » ; le projecteur à LED ¾ s‘allume en cas de mouvement dans l‘obscurité Placer le potentiomètre sur «...
Page 12
Appuyer 2 x brièvement sur le bouton-poussoir ¾ d‘interruption (max. 2 s) ▻ L‘éclairage reste allumé pendant 6 heures. Pour éteindre l‘éclairage et revenir au mode automatique, ¾ appuyer brièvement sur le bouton-poussoir d‘interruption (dans les 2 s) Si, pendant cette durée d‘activation de six heures, le ...
7. Test déambulatoire Le test déambulatoire permet de tester la zone de détection ou de la délimiter, si nécessaire. Régler le potentiomètre « Luminosité » sur « Soleil ». ¾ Placer le potentiomètre Durée (TIME) sur « test ». ...
8. Orientation du projecteur à LED theLeda S10 Down 60° Down 70° Left & Right 40° (limited by wall ) Left: 210° & Right: 45° - with spacer 40° 40° 210° 45° Left: 90° (limited by corner) & Right: 45° - with corner bracket Left: 210°...
theLeda S20 70° Pan Outward 40° (limited by wall) Pan Outward 21° (limited by wall) Pan Inward 45° - with spacer Pan Inward 45° 45° 21° 40° 45° Pan Outward 45°, Pan Inward 45° Pan Inward from 10° to 45° (limited by wall) - with corner bracket - with corner bracket 45°...
9. Limitation de la zone de détection Utiliser l‘autocollant fourni pour adapter le détecteur de ¾ mouvement à la zone de détection souhaitée. Retirer la partie souhaitée des clips de recouvrement à ¾ l‘aide d‘un ciseau ou d‘un outil similaire. La coller ensuite sur la lentille.
10. Caractéristiques techniques Tension de service : 230 V ± 10 % Fréquence : 50–60 Hz Consommation propre, lumière 10 W / 2 x 10 W allumée : Puissance en veille : 0,4 W Température de couleur / puis- 1020931–1020934: sance LED (flux lumineux) / classe 3000 K / 770 lm (2 x 770 lm) d‘efficacité...
