Page 1: Table Des Matières

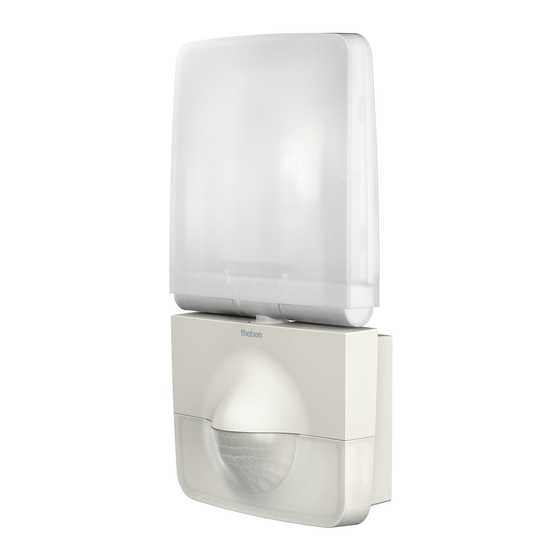

307150 01 Projecteur à LED avec détecteur de mouvement theLeda P12 WH/AL 1020941/1020942 theLeda P24 WH/AL 1020943/1020944 1. Consignes de sécurité fondamentales 2. Usage conforme Élimination 3. Raccordement Raccordement standard Possibilités de raccordement supplémentaires Raccordement maître-maître 7 Raccordement maître-esclave 8... - Page 2 4. Montage Consignes d‘installation 5. Description Réglage de la luminosité (LUX) Réglage de la durée (TIME) Mode de fonctionnement (MODE) 6. Orientation du projecteur à theLeda P12 theLeda P24 7. Utilisation de clip de recouvrement 8. Test déambulatoire...
- Page 3 9. Réglages et fonctions Mode normal Avec 30 % de la luminosité (possible de 10 %–60 %) Arrêt nocturne « night break » 26 Fonction interrupteur crépusculaire Fonction interrupteur crépuscu- laire avec arrêt nocturne Fonction interrupteur crépuscu- laire (par ex. 30 %) Marche permanente à...
- Page 4 Détecteur de mouvement sans mesure de luminosité (par ex. 30 %) Détecteur de mouvement sans mesure de luminosité + arrêt nocturne Actionnement manuel 10. Réglages avec télécommande Réglages avec theSenda P (9070910) Réglages avec theSenda S (9070911) 11. Caractéristiques techniques 12.
-
Page 5: Consignes De Sécurité Fondamentales
1. Consignes de sécurité fondamentales AVERTISSEMENT Danger de mort, risque d'électrocution ou d'incendie ! Seul un électricien spécialisé est habilité à ¾ ¾ procéder au montage ! Prévu uniquement pour une installation hors de portée de main. Température élevée ! Ne pas toucher les pièces métalliques de l‘appareil. -
Page 6: Élimination
Élimination Procéder à l‘élimination de l‘appareil conformément aux † ¾ directives de protection de l‘environnement. 3. Raccordement AVERTISSEMENT Danger de mort, risque d'électrocution ou d'incendie ! Seul un électricien spécialisé est habilité à ¾ ¾ procéder au montage ! Couper la tension ! †... -
Page 7: Possibilités De Raccordement Supplémentaires
Possibilités de raccordement supplémentaires Respecter la polarité. En cas de non-respect, le voyant clignote en continu. Sécuriser les appareils en mode Maître-Esclave avec le même disjoncteur différentiel. Appareils avec IRP = Maître, appareils sans IRP = Esclave Raccordement maître-maître Master Master Master 50 m... -
Page 8: Raccordement Maître-Esclave
Raccordement maître-esclave L En option : avec les appareils esclave 1020741 – 1020744 Master Slave 50 m... -
Page 9: Montage
4. Montage Consignes d‘installation AVERTISSEMENT Danger de mort, risque d'électrocution ou d'incendie ! Seul un électricien spécialisé est habilité à ¾ ¾ procéder au montage ! L Respecter la hauteur de montage recommandée de 1,8 m–2,5 m ! 12 m 1,8 m - 2 m 1,5 m 1,5 m... - Page 10 L Ne pas diriger le détecteur de mouvement vers des objets qui bougent sous l‘effet du vent, comme des rideaux, de grandes plantes vertes, etc. L Respecter le sens de déplacement lors du test ˚C +40°C Couper la tension † ¾...
- Page 11 Desserrer la vis † ¾ Desserrer les dérivations à l‘aide d‘un tournevis et retirer le † ¾ projecteur à LED du socle...
- Page 12 Reporter les marquages pour les trous et les percer † ¾ L Si nécessaire, utiliser l‘équerre d‘angle ou le cadre entre- toise adapté pour assurer la flexibilité du montage et pour introduire les câbles par le côté ou le haut / bas. Monter l‘équerre d‘angle (en option) †...
- Page 13 Monter l‘entretoise (en option) † ¾...
- Page 14 Faire passer le câble à travers le joint d‘étanchéité du socle † ¾ Serrer les vis † ¾ Ø 6mm Raccorder chaque conducteur à la borne correspondante † ¾ Serrer les vis † ¾...
- Page 15 Insérer le projecteur à LED sur le socle et l‘enclencher † ¾ Serrer la vis † ¾ Retirer la pellicule protectrice † ¾...
- Page 16 Raccorder le projecteur à LED au réseau † ¾ L Le détecteur a besoin d‘un temps de préchauffage d‘environ 40 s...
-
Page 17: Description
5. Description Cache Projecteur à Tête de capteur avec 3 potentiomètres L Le projecteur à LED possède 3 potentiomètres pour régler la durée (Min), la luminosité (Lux) et le mode de fonctionnement. -
Page 18: Réglage De La Luminosité (Lux)
Réglage de la luminosité (LUX) Placer le potentiomètre sur « Apprentissage » ; le † ¾ détecteur de mouvement enregistre la luminosité ambiante actuelle comme luminosité d‘activation après 15 s Placer le potentiomètre vers la « Lune » ; le projecteur à †... -
Page 19: Réglage De La Durée (Time)
Réglage de la durée (TIME) 30 s 10 s test TIME Placer le potentiomètre sur « test » ; le détecteur de mou- † ¾ vement ne réagit maintenant plus qu‘aux mouvements (test déambulatoire) Régler le potentiomètre sur la durée souhaitée †... -
Page 20: Mode De Fonctionnement
Mode de fonctionnement (MODE) 10 % Stand-by night break auto 60 % MODE Placer le potentiomètre vers « auto » ; le projecteur à LED † ¾ s‘allume en cas de mouvement dans l‘obscurité Placer le potentiomètre vers « night break » ; le projecteur †... -
Page 21: Orientation Du Projecteur À Led
6. Orientation du projecteur à LED theLeda P12 L Pivotable à 180°, par ex. pour l‘éclairage de façades 60° 35° 180° 60°... -
Page 22: Theleda P24
theLeda P24 L Inclinable de 22°, sans entretoise Inclinable de 30°, avec entretoise montée Inclinable de 35°, en cas de montage sur angle 22°- 35° 60°... -
Page 23: Utilisation De Clip De Recouvrement
7. Utilisation de clip de recouvrement Utiliser les clip de recouvrement fournis pour adapter le † ¾ détecteur de mouvement à la zone de détection souhaitée. Retirer la partie souhaitée des clips de recouvrement à † ¾ l‘aide d‘une pince ou d‘un outil similaire. La placer ensuite sur la lentille. -
Page 24: Test Déambulatoire
8. Test déambulatoire Le test déambulatoire permet de tester la zone de détection ou de la délimiter, si nécessaire. Placer le potentiomètre Durée (TIME) sur « test ». † ¾ ▻ Le détecteur de mouvement réagit désormais toujours aux mouvements (indépendamment de la luminosité). Traverser la zone de détection. -
Page 25: Réglages Et Fonctions
9. Réglages et fonctions Mode normal Réglage : 10 % Stand-by night 30 s break 10 s auto test 60 % MODE TIME night LED-Light 100 % movement L Le projecteur à LED s‘allume en cas de mouvement dans l‘obscurité. Avec 30 % de la luminosité... -
Page 26: Arrêt Nocturne « Night Break
night LED-Light 100 % 30 % movement L Le projecteur à LED éclaire à 30 % de la valeur réglée en cas d‘obscurité. En cas de mouvement, il commute sur 100 %. Arrêt nocturne « night break » Réglage : 10 % Stand-by night... -
Page 27: Fonction Interrupteur Crépusculaire
Fonction interrupteur crépusculaire Réglage : 10 % Stand-by night 30 s break 10 s auto test 60 % MODE TIME night LED-Light 100 % D-mode movement L Le détecteur de mouvement réagit uniquement à la lumi- nosité. Le projecteur à LED est toujours allumé lorsque la luminosité... -
Page 28: Fonction Interrupteur Crépusculaire (Par Ex. 30 %)
night LED-Light 100 % night break D-mode movement Fonction interrupteur crépusculaire (par ex. 30 %) Réglage : 10 % Stand-by night 30 s break 10 s auto test 60 % MODE TIME night LED-Light D-mode 30 % movement L Le détecteur de mouvement réagit uniquement à la lumi- nosité. -
Page 29: Marche Permanente À 100
Marche permanente à 100 % Réglage : 10 % Stand-by night 30 s break 10 s auto test 60 % MODE TIME night LED-Light 100 % D-mode movement L Le projecteur à LED éclaire en continu à 100 % de la luminosité. -
Page 30: Marche Permanente Avec Arrêt Nocturne
night LED-Light D-mode 30 % movement L Le projecteur à LED éclaire en continu à 30 % de la luminosité. Marche permanente avec arrêt nocturne Réglage : 10 % Stand-by night 30 s break 10 s auto test 60 % MODE TIME night... -
Page 31: Détecteur De Mouvement Sans Mesure De Luminosité (Par Ex. 30 %)
Détecteur de mouvement sans mesure de luminosité Réglage : 10 % Stand-by night 30 s break 10 s auto test 60 % MODE TIME night LED-Light 100 % movement L Le projecteur à LED s‘allume à chaque mouvement, quelle que soit la luminosité ambiante. Détecteur de mouvement sans mesure de luminosité... -
Page 32: Détecteur De Mouvement Sans Mesure De Luminosité + Arrêt Nocturne
night LED-Light 100 % 30 % movement L Le projecteur à LED éclaire en continu avec une lumino- sité de base de 30 %. Il s‘allume à chaque mouvement (à 100 % de la luminosité), quelle que soit la luminosité ambiante. -
Page 33: Actionnement Manuel
Actionnement manuel L‘éclairage peut être allumé manuellement via un bouton- poussoir d‘interruption. L Un bouton-poussoir d‘interruption doit être raccordé. Appuyer brièvement sur le bouton-poussoir d‘interruption † ¾ (max. 1,5 s). ▻ L‘éclairage s‘allume pendant l‘intervalle de temps prédéfini. Appuyer 2 x brièvement sur le bouton-poussoir †... -
Page 34: Réglages Avec Télécommande
10. Réglages avec télécommande Il est également possible d‘effectuer les réglages avec les télécommandes theSenda P et theSenda S. L Lorsqu‘une nouvelle fonction/un nouveau paramètre est réglé, le détecteur clignote 3 x pour confirmer. Réglages avec theSenda P (9070910) theSenda P permet de régler les paramètres ou fonctions suivant(e)s:... - Page 35 Test Mode de test, terminé après 10 min Auto Retour au mode automatique Marche Allumer la lumière (8 h) Rang + Augmenter la sensibilité 15 lux Valeur de consigne de la luminosité 15 lux 10 lux Valeur de consigne de la luminosité 10 lux Lux en Désactivation de la mesure de la luminosité...
-
Page 36: Réglages Avec Thesenda S
Réglages avec theSenda S (9070911) Interrupteur crépusculaire (détecteur de Mode D mouvement désactivé) Pression courte -> Éteindre la lumière Arrêt Pression longue -> Réduire l'intensité de la lumière Pression courte -> Allumer la lumière Marche Pression courte -> Augmenter l'intensité de la lumière Auto Retour au mode automatique... -
Page 37: Caractéristiques Techniques
Mode Vac prog Le mode vacances (Vac prog) est une simulation de présence destinée à dissuader de l‘effraction en cas d‘absence prolongée. 11. Caractéristiques techniques Tension de service : 230 V ± 10 % Fréquence : 50–60 Hz Consommation propre, lumière allumée : theLeda P12 : 11 W theLeda P24 :... -
Page 38: Contact
12. Contact Theben AG Hohenbergstr. 32 72401 Haigerloch ALLEMAGNE Tél. +49 7474 692-0 Fax +49 7474 692-150 Assistance téléphonique Tél. +49 7474 692-369 hotline@theben.de Adresses, numéros de téléphone, etc. www.theben.de...
