6 Montage

La fixation des vibrateurs ne peut être réalisée que par un personnel technique
qualifié et autorisé.
Le personnel technique devra exclusivement travailler avec un outillage appro-
IMPORTANT
prié à son utilisation.
Lors du montage, il est impératif de tenir compte des consignes de sécurité du
Chapitre 2 et des consignes de prévention des accidents !
L'installation du dispositif devra intervenir en conformité avec les prescriptions
IMPORTANT
locales connues (par ex. prescriptions VDE).

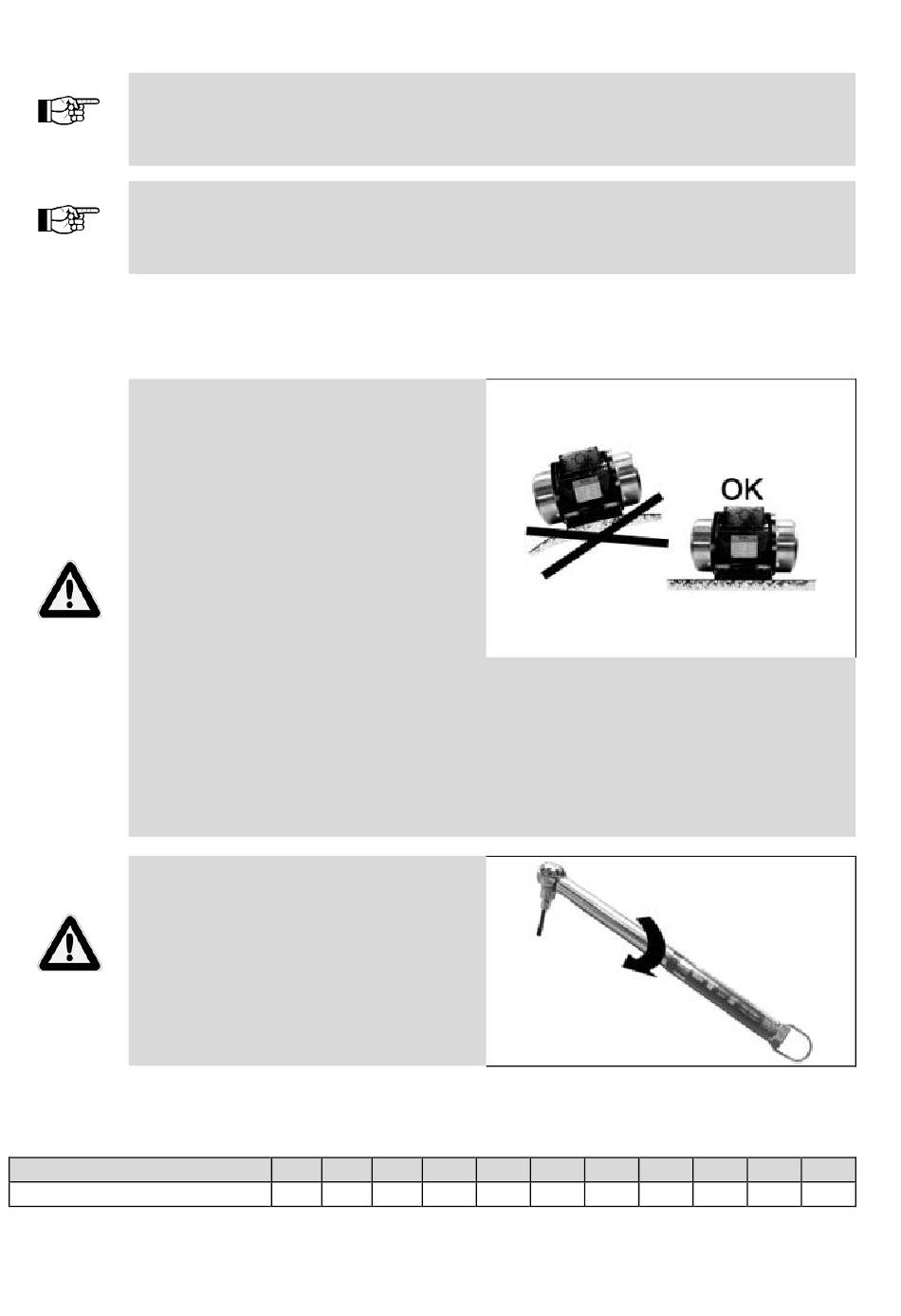

6.1 Fixation du vibrateur

Les vibrateurs électriques externes Netter peuvent fonctionner dans n'importe quelle position.
Lors du montage, il est impératif de tenir compte des remarques suivantes :
Les surfaces de montage doivent être
parfaitement planes (± 0,1 mm de pla-
néité), afin que les pieds du vibrateur
soient en appui sur toute leur surface
et qu'aucune tension n'apparaisse
dans le corps au serrage des vis de
fixation. De même, les surfaces doi-
vent être exemptes de restes de pein-
ture ou d'incrustations. La présence
de tensions à l'intérieur du corps est
susceptible de provoquer des dom-
AVERTIS-
mages mécaniques et/ou électriques.
SEMENT
Pour une fixation sûre, nous recommandons l'utilisation de raccords vissés Netter
NBS composés d'une vis, d'une rondelle de sécurité spéciale et, le cas
échéant, d'un écrou.
Il est également possible de fixer les vibrateurs avec des vis de fixation de la
classe de résistance 8.8 (DIN 931 ou 933). Ces dernières doivent être sécuri-
sées par des freins d'écrou appropriés et seront vérifiées et resserrées à inter-
valles réguliers (en règle générale une fois par mois).
Les couples de serrage figurent dans
le tableau ci-dessous. Des couples
plus élevés peuvent entraîner la rup-
ture des vis ou l'arrachement des file-
tages. Les vissages incorrects peu-
AVERTIS-
vent provoquer le desserrage des ap-
SEMENT
pareils sous l'effet de la vibration et
causer des dommages corporels et
matériels !
Couples de serrage moyens recommandés pour les vis de fixation
(vis à l'état de livraison, sans graissage ni huilage supplémentaire) :
Type de vis
8.8 Couple de serrage [Nm]
Veuillez utiliser une clé dynamométrique et serrer les vis diamétralement opposées.
M4
M5
M6
M8 M10 M12 M14 M16 M18 M20 M24
3
6
10
23
10
48
80
130 190 270 380 650
