Installation .................................................2
Outils et accessoires nécessaires .......................2
Step 1. Fixer le minuteur ....................................2
Step 2. Connecter l'alimentation .......................2
Minuteur d'intérieur ....................................................2
Minuteur d'extérieur....................................................2
Connexions des vannes ..............................................3
Branchements du minuteur ......................................3
système ................................................................4
Languette d'isolation de la batterie .......................4
Mise sous tension .........................................................4
Test de l'arrosage ..........................................................4
Accessoires optionnels .......................................5
Sonde de pluie ...............................................................5
pompe ..............................................................................5
Commandes et indicateurs ..........................6
Régler le minuteur ......................................7
Step 1. Régler l'heure..........................................7
Step 2. Régler la date ..........................................7
Step 3. Planifier l'arrosage .................................7
d'arrosage ........................................................................7
Sélectionner les jours d'arrosage ............................7
Sélectionner le temps d'arrosage par jour ..........7
1
Rain+Birdt

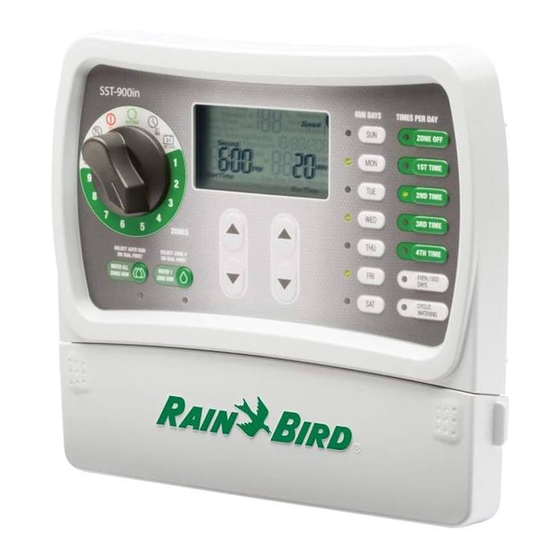

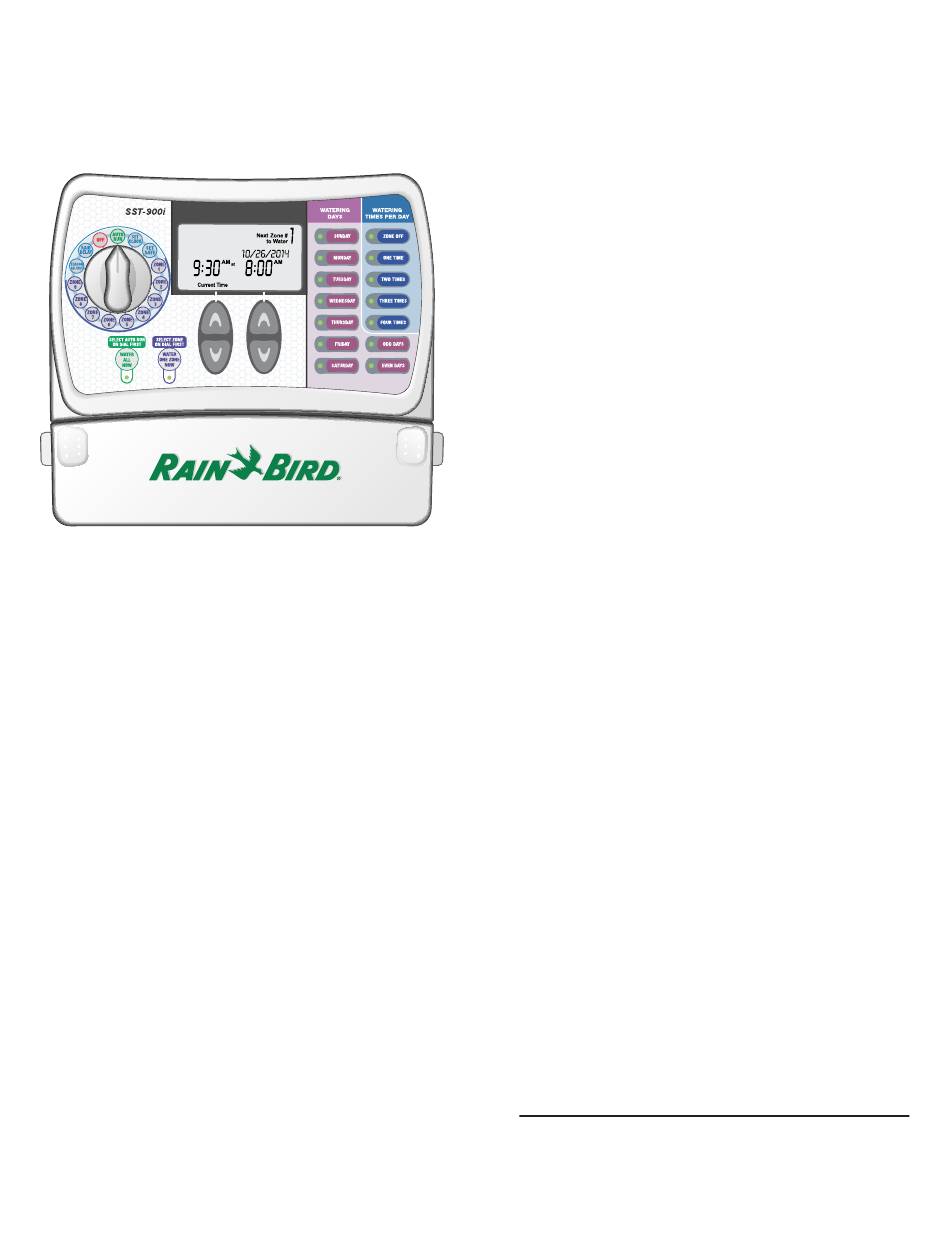

Minuteur Simple To Set (SST)
Instructions d'installation et
d'utilisation
Français
Fonctionnalités facultatives ..............................7
Horaires de démarrage multiples ...........................7
Ajustement saisonnier ................................................7
Délai de pluie .................................................................8
Fonctionnement normal ....................................8
Pas d'arrosage ................................................................8
Arrosage en cours .........................................................8
Délai de pluie .................................................................8
Ajustement saisonnier ................................................8
Erreur détectée ..............................................................8
Fonctionnement manuel .............................8
Arroser toutes les zones .....................................8
Arroser une seule zone .......................................8
Dépannage .................................................9
Problèmes d'arrosage ........................................9
Problèmes électriques ........................................9
Symboles
REMARQUE : Signale à l'utilisateur des fonctionnalités
ou des instructions d'installation importantes.
c
AVERTISSEMENT : Signale à l'utilisateur la présence
d'électricité qui peut entraîner un risque d'électrocution
ou tout autre danger.
ROUE : Indique à l'utilisateur qu'il doit tourner la roue
g
du minuteur jusqu'à la position appropriée.
Si vous avez besoin d'aide pour installer ou utiliser le minu-
teur SST, veuillez appeler l'assistance technique de Rain Bird
sans frais au :
1-800- RAIN BIRD (800-724-6247)
ou rendez-vous à l'adresse www.rainbird.com
