Pompe à chaleur alféa excellia duo A.I.
6
Légende :
1 - Coffret électrique.
2 - Régulateur / Interface utilisateur.
3 - Interrupteur marche / arrêt.
4 - Circulateur du module hydraulique.
5 - Vanne directionnelle.
6 - Raccord frigorifique "Gaz".
7 - Raccord frigorifique "Liquide".
8 - Sonde de condensation.
Notice d'installation et de mise en service "1879 - FR"
7
2
3
12
1
8
9
21
14
4
5
9
11
9
9 - Robinet de vidange.
10 - Soupape de sécurité.
11 - Thermostat de sécurité.
12 - Manomètre.
13 - Purgeur automatique.
14 - Vase d'expansion.
15 - Condenseur.
16 - Appoint électrique PAC.
17 - Appoint électrique ECS.

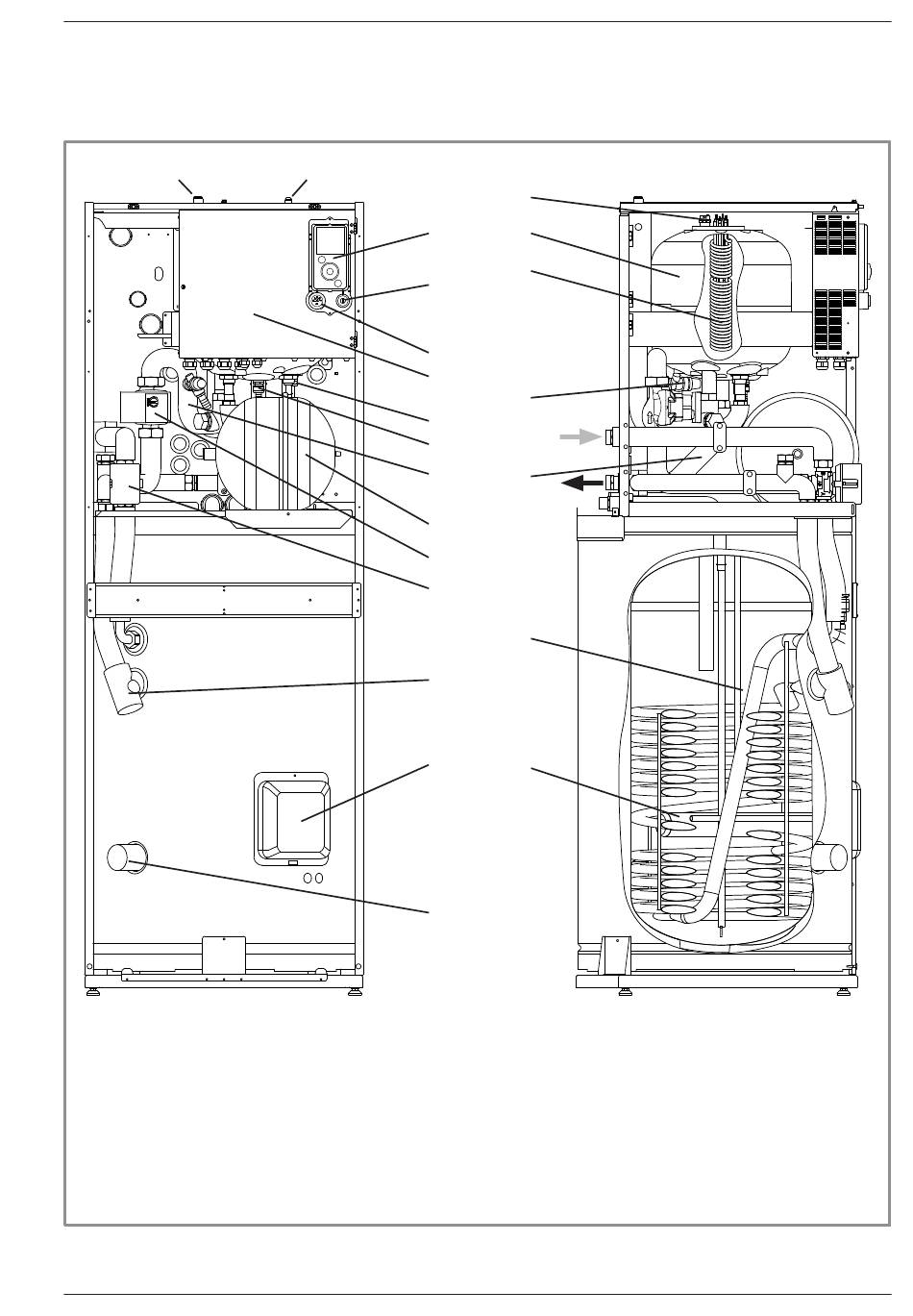

figure 9 - Organes du module hydraulique
13
15
16
10
23
22
17
Sondes :
21 - Sonde de retour PAC.
22 - Sonde sanitaire.
23 - Sonde de départ PAC.
