- Page 1 CONSOLES DE MIXAGE À 12 ET 16 VOIES AVEC EFFETS NUMÉRIQUES 24-Bits INTÉGRÉS Mode d’emploi...
- Page 2 Safety Instructions/Consignes de sécurité/Sicherheitsvorkehrungen WARNING: To reduce the risk of fire or electric shock, do not expose this unit to rain or moisture. To reduce the hazard of electrical shock, do not remove cover or back. No user serviceable parts inside. Please refer all servicing to qualified personnel.The lightning flash with an arrowhead symbol within an equilateral triangle, is intended to alert the user to the presence of uninsulated "dangerous voltage"...
- Page 3 Instrucciones de seguridad / Istruzioni di Sicurezza PRECAUCION: Para reducir el riesgo de incendios o descargas, no permita que este aparato quede expuesto a la lluvia o la humedad. Para reducir el riesgo de descarga eléctrica, nunca quite la tapa ni el chasis. Dentro del aparato no hay piezas susceptibles de ser reparadas por el usuario. Dirija cualquier reparación al servicio técnico oficial. El símbolo del relámpago dentro del triángulo equilátero pretende advertir al usuario de la presencia de “voltajes peligrosos”...
- Page 4 Copyright 2012, Samson Technologies Corp. v1.2 Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com...
-
Page 5: Table Des Matières
Utilisation élémentaire ..........15 MDR1248 et MDR1688 — Utilisation ....... . . 16 Utilisation des effets numériques . - Page 6 Introduction Merci d'avoir choisi cette console Samson MDR1248 Dans ces pages, vous trouverez une description ou MDR1688 ! Les MDR1248 et MDR1688 sont équi- détaillée de toutes les fonctions des consoles pées de plusieurs entrées et offrent un son excep-...
-
Page 7: Mdr1248 Et Mdr1688 - Généralités
P réamplificateurs micro faible bruit de haute entrées micro/ligne et quatre entrées stéréo, et qualité avec alimentation fantôme 48 V, offrant la MDR1688 offre six entrées micro/ligne et huit une plage dynamique optimale et une qualité entrées stéréo. sonore cristalline. -

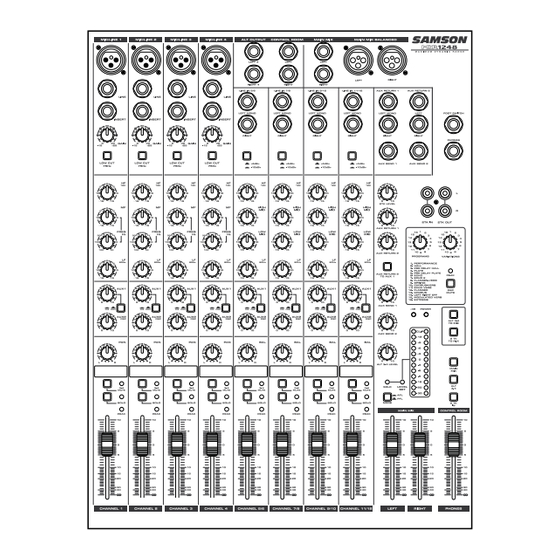

Page 8: Face Avant
Face avant 53 54 55 56 57 58... - Page 9 Face avant FACE AVANT 20 Touche +4/-10 – Détermine la sensibilité de l'entrée 1 Entrée micro (MIC) – Connecteur d’entrée du préam- ligne : –10 dB en position basse, +4 dB en position plificateur micro faible bruit. haute. 2 Entrée ligne (LINE) – Connecteur d’entrée permet- 21 Entrée ligne RIGHT –...
-
Page 10: Faces Avant Et Arrière
42 Led POWER – Cette Led s'allume lorsque la MDR1248 51 Bouton AUX RETURN 2 – Détermine le niveau du ou MDR1688 est sous tension. retour AUX 2 dans le mixage. 43 Led PHANTOM – Cette Led s'allume lorsque l'alimen- 52 Touche AUX RETURN 2 TO AUX 1 - Appuyez sur cette tation fantôme 48 V est activée. -
Page 11: Réglages
Led PEAK et les réglages PAN, SOLO, ALT 3/4 et LEVEL. rieures à 75 Hz, avec une pente de 18 dB/octave. Le filtre Les voies 1 à 4 des MDR1248 et MDR1688 disposent de LOW CUT permet de supprimer les basses fréquences préamplificateurs à... - Page 12 7 - Bouton PAN Utilisez un départ PRÉ-Fader pour le mixage de retour afin Le réglage PAN des MDR1248 et MDR1688 permet de que les modifications du mixage de façade (déterminé positionner le signal mono dans le champ stéréo du bus avec le Fader) n'affectent pas le mixage de retour (bouton MIX principal.
- Page 13 Les MDR possèdent quatre paires d'entrées stéréo (les voies 5/6, 7/8, 9/10 et 11/12 sur les MDR 1248 ; 9/10, 11/12, 13/14 et 15/16 sur les MDR1688). Les voies stéréo sont munies d'un égaliseur 4 bandes fixes et de départs AUX 1 et 2. Cette section présente les réglages des voies stéréo, qui sont disposés dans le même...
- Page 14 AUX 1 pour relier les effets. Le niveau des effets peut ainsi demeurer proportionnel au niveau de la voie. 23- Led SOLO Les voies stéréo des MDR1248 et MDR1688 sont munies 18 – AUX 2/DSP d'une Led SOLO qui s'allume lorsque le signal est assigné...
-
Page 15: Généraux De Sortie
PFL (le signal est prélevé avant le Fader de voie). 36 - Bouton PROGRAM Le processeur d'effets 24-bits des MDR1248 et MDR1688 Retours auxiliaires met à votre disposition 256 Presets. Les Presets sont regroupés dans 16 banques de programmes offrant cha- Les MDR1248 et MDR1688 offrent deux retours auxiliaires cune 16 variations. -
Page 16: Généraux De Sortie (Suite)
ON. ENTRÉE ET SORTIE 2 TRACK 46 - Led POWER La section 2 Track des MDR1248 et MDR1688 comporte La Led Power s'allume lorsque l'interrupteur secteur (sur la des connecteurs permettant de relier des équipements face arrière) est réglé sur ON. -
Page 17: Mdr1248 Et Mdr1688 - Entrées Et Sorties
5/6 à 11/12 (sur les MDR1248) et 9/10 à Utilisez ces entrées pour connecter les sources à niveau 15/16 (sur les MDR1688) disposent de deux Jacks 6,35 mm ligne stéréo, comme les synthétiseurs, les boîtes à rythmes pour les signaux ligne. Vous pouvez relier pratiquement et les processeurs d'effets. -
Page 18: J - Connecteurs Aux Return 1 Left/Right
à l'entrée AUX RETURN. P - ENTRÉE 2TR IN Les MDR1248 et MDR1688 sont équipées de deux connec- teurs RCA permettant de relier les sorties gauche et droite d'un lecteur (de CD, cassette, Mini Disk, DAT, etc.) ou d'une carte son. -
Page 19: Mdr1248 Et Mdr1688 - Utilisation
1 à 4 (sur les Cette section explique le fonctionnement de base des MDR1244) ou 1 à 8 (sur les MDR1688), commencez par MDR1248 et MDR1688. placer le Gain au minimum. Placez le Fader de voie sur "0"... -
Page 20: Mdr1248 Et Mdr1688 - Utilisation
AUX 2 DSP des voies auxquelles vous souhai- UTILISATION DES EFFETS NUMÉRIQUES tez l'appliquer. Les consoles MDR1248 et MDR1688 sont équipées d'un processeur multi-effets 24 bits offrant des effets numé- Réglez ensuite le bouton AUX SEND 2 un peu au-des- riques de qualité... -
Page 21: Utilisation Des Insertions De Voies
DANT AUX RETOURS DE SCÈNE Afin d'offrir un contrôle accru, les voies 1 à 4 des MDR1248 et 1 à 8 des MDR1688 sont munies d'un point d'insertion Les départs auxiliaires des MDR1248 et MDR1688 peuvent (Jack 6,35 mm, INSERT SEND et RETURN) permettant produire un mixage de retour indépendant pour l'ampli-... -
Page 22: Utilisation D'un Effet Externe
LECTURE D'UN CD AVEC L'ENTRÉE 2T TO MIX Vous pouvez relier un processeur d'effets externe à la sortie AUX 2 des MDR1248/MDR1688. Vous n'avez qu'à Les MDR1248 et MDR1688 possèdent une entrée per- suivre ces étapes pour relier votre processeur : mettant de relier un lecteur stéréo (CD, cassette, Mini-... -
Page 23: Mdr1248 Et Mdr1688 - Mise En Œuvre
MDR1248 et MDR1688 — Mise en œuvre MDR1248 et MDR1688 — SONORISATION DE SCÈNE... -
Page 24: Mdr1248 Et Mdr1688 - Configuration D'enregistrement
MDR1248 et MDR1688 — Mise en œuvre MDR1248 et MDR1688 — ENREGISTREMENT... - Page 25 CONNECTEURS DES CONSOLES MDR1248 et MDR1688 Il y a plusieurs façons d'utiliser les connecteurs des consoles de mixage MDR1248 et MDR1688. La MDR1248 et la MDR1688 sont équipées d'entrées et de sorties symétriques, vous pouvez ainsi utiliser des signaux symétriques ou asymétriques.
-
Page 26: Mdr1248 Et Mdr1688 - Caractéristiques Techniques
MDR1248 et MDR1688 — Caractéristiques techniques Voies mono Entrée micro symétrie électronique, configuration discrète Réponse en fréquence 10 Hz à 45 kHz Distorsion (DHT et bruit) 0,005 % à 4 dBu, 1 kHz Gain 0 dB à +40 dB (MIC) - Page 28 Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816 Téléphone : 1-800-3-SAMSON (1-800-372-6766) Fax : 631-784-2201 www.samsontech.com...
