INHALTSVERZEICHNIS SEITE Beschreibung ....................4 Vorbereitung der Probe ................4 Auswahl der Kapillare ................... 4 Reinigung des Viskosimeters ............... 4 Füllen des Viskosimeters ................4 Angleichen der Probe an die Badtemperatur ..........4 Durchführung der manuellen Messung ............4 Automatische Messung ................4 Beispiel einer manuellen Messung ...............
Page 3

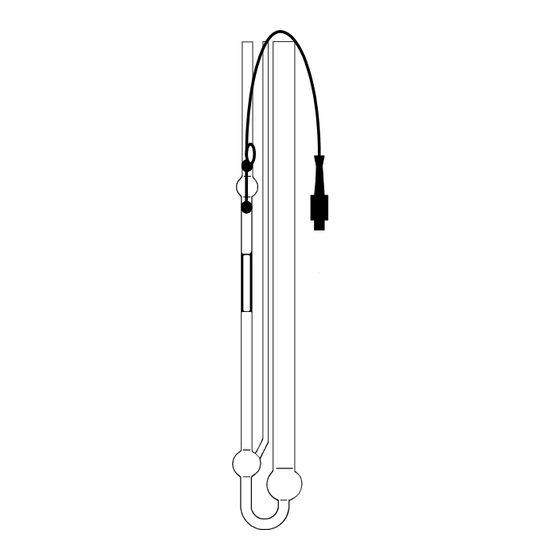

Ubbelohde Viskosimeter Mikro-Ubbelohde Viskosimeter Ubbelohde Viscometer Micro- Ubbelohde Viscometer Viscosimètre selon Ubbelohde Micro Viscosimètre selon Ubbelohde Viscosímetro de Ubbelohde Viscosímetro de Micro-Ubbelohde 1 Kapillarrohr Capillary tube Tube avec capillaire Tubo con capilar 2 Belüftungsrohr Venting tube Tube de ventilation 1 2 3 Tubo de ventilación 3 Befüllrohr Filling tube...
Thermostat die Messtemperatur sicher auf ± 0,01 °C konstant halten, was mit Durchsicht- Thermostaten von SCHOTT Instruments GmbH möglich ist. Temperaturunterschiede von 0,1 °C können bei Mineralölen bereits einen Fehler von 0,6 % bedingen. Die Messung sollte erst nach einer Wartezeit von ca.
Messung zu wiederholen. Bei wiederholtem Zusetzen kann die Neigung der Kapillare geringfüg geändert werden. Automatische Messung Automatische Viskositätsmessgeräte von SCHOTT Instruments GmbH (siehe Katalog) lösen die vorher beschriebene manuelle Durchführung der Viskositätsmessung ab. Subjektive Messfehler werden ausgeschaltet, die gemessenen Zeiten liegen ausgedruckt als Dokument vor. Je nach Art und Anzahl der zu messenden Proben kann eine optimale Messeinrichtung bis hin zum Probenautomaten zusammenge- stellt werden.
10 Viskositätsberechnung Von der ermittelten Durchflusszeit ist der in den Tabellen für Hagenbach-Couette-Korrektionen (HC) angegebene Sekundenbetrag für die verschiedenen Kapillaren abzuziehen. Zwischenwerte können interpoliert werden. Bei Absolutmessungen ergibt die korrigierte Durchflusszeit durch Multiplikation mit der Viskosimeter- konstanten K unmittelbar die kinematische Viskosität in [mm –...
Page 7
13 Tabelle der Hagenbach-Couette-Korrektion (HC) Ubbelohde-Viskosimeter ISO 3105 / DIN 51 562, Teil 1 / BS 188 / NFT 60-100 Typ-Nr. 501 .., 530 .., 532 .. Korrektionssekunden Durchflusszeit [s] Kapillare Nr. – – – (1,03) 0,45 0,15 (3,96) 0,66 0,29 0,10 –...
Page 8
14 Maße und Gerätekonstanten Ubbelohde-Viskosimeter ISO 3105 7 / ASTM D 2515 Typ-Nr. 525 .., 526 .. Typ-Nr. Kapillare Nr. Kapillare Konstante K Messbereich mm /s (cSt) ∅ (Richtwert) (mm) (Richtwert) ... 00 0,24 0,001 ... 03 0,36 0,003 ... 01 0,46 0,005 ...
After filling, hang viscometer with its stand (Ref. No. 053 92) into a glass-panelled thermal liquid/constant- temperature bath of SCHOTT Instruments GmbH. To obtain the measuring accuracy of the viscometer, the constant-temperature bath should maintain the set temperature at a constant ± 0.01 °C which is pos- sible with SCHOTT Instruments GmbH constant temperature immersion circulators.
The timing marks required for manual measuring are replaced by light b arriers. All Ubbelohde viscometers and Ubbelohde micro viscometers of SCHOTT Instruments GmbH can be used in the AVS automatic viscosity measuring instruments by SCHOTT Instruments GmbH. Example of manual measuring operation Required accuracy of measurement ±...
10 Calculation of viscosity The number of seconds stated for the various capillaries in the tables of the kinetic energy correction (HC) are subtracted from the determined efflux time. Intermediate values may be interpolated. For absolute measurements, the corrected flow time multiplied by the viscometer constant K gives the kinematic viscosity [mm 2 /s] *) directly.
Page 15
13 Table of the kinetic energy correction (HC) Ubbelohde viscometers ISO 3105 / DIN 51 562 / Part 1 / BS 188 / NFT 60-100 Ref. No. 501 ... 530 ... 532 .. Correction seconds Flow time [s] Capillary no. (1.03) 0.45 0.15...
14 Measurements and device constants Ubbelohde viscometers ISO 3105 / ASTM D 2515 Ref. No. 525 ... 526 .. Ref. No. Capillary No. Capillary Constant K Measuring range mm /s (cSt) ∅ (approx.) (mm) (approx.) ... 00 0.24 0.001 ... 03 0.36 0.003 ...
Page 17
16 Measurements and device constants Micro-Ubbelohde viscometers DIN 51 562. Part 2 Ref. No. 536 ... 537 ... 538 .. Ref. No. Capillary No. Capillary Constant K Measuring range mm /s (cSt) ∅ (approx.) (mm) (approx.) ... 10 0.40 0.01 ...
Page 18
Mode d’emploi Viscosimètre selon Ubbelohde Micro Viscosimètre selon Ubbelohde TABLE DES MATIERES PAGE Description ....................20 Préparation de l’échantillon ................ 20 Sélection du tube capillaire ................ 20 Nettoyage du viscosimètre ................. 20 Remplissage du viscosimètre ..............20 Adaptation de l’échantillon à la température du bain ........20 Exécution de la mesure manuelle ..............
Page 19
Ubbelohde Viskosimeter Mikro- Ubbelohde Viskosimeter Ubbelohde Viscometer Micro- Ubbelohde Viscometer Viscosimètre selon Ubbelohde Micro Viscosimètre selon Ubbelohde Viscosímetro de Ubbelohde Viscosímetro de Micro- Ubbelohde 1 Kapillarrohr Capillary tube Tube avec capillaire Tubo con capilar 1 2 3 2 Belüftungsrohr Venting tube Tube de ventilation Tubo de ventilación 3 Befüllrohr...
(correction d’énergie cinétique, HC = Hagenbach-Couette Korrektion). Une redétermination de la correction d’énergie cinétique (HC) n'est pas nécessaire si des viscosimètres SCHOTT Instruments GmbH de même diamètre de tube capillaire sont échangés.
à la mesure manuelle sont remplacées par des barriè res lumineuses. Tous les viscosimètres et micro viscosimètres selon Ubbelohde par SCHOTT Instruments GmbH peuvent être utilisés dans les instruments de mesure automatique de viscosité par SCHOTT Instruments GmbH. Exemple d'une mesure manuelle Précision de mesure désirée pour des températures d’essais 10 ...
10 Evaluation de la viscosité Le nombre de secondes indiqué pour les divers tubes capillaires dans les tableaux pour les corrections d’énergie cinétique est à déduire de la durée de passage déterminée. Les valeurs intermédiaires peuvent être interpolées. Dans le cas de mesures absolues, le temps de passage corrigé donne directement la viscosité cinématique [mm 2 /s] *) en le multipliant par la constante K.
13 Tableau de la correction d’énergie cinétique (HC) Viscosimètres selon Ubbelohde ISO 3105 / DIN 51 562 / Partie 1 / BS 188 / NFT 60-100 No. de réf. 501 .., 530 .., 532 .. Secondes de correction Temps de Tube capillaire passage [s] (1,03)
Page 24
14 Mesures et constantes de l'unité Viscosimètres selon Ubbelohde ISO 3105 / ASTM D 2515 No. de réf. 525 .., 526 .. No. de réf. Tube Tube Constante K Plage de mesure mm /s (cSt) capillaire no. capillaire (environ) (environ) ∅...
Page 25
16 Mesures et constantes de l'unité Micro Viscosimètres selon Ubbelohde DIN 51 562, Partie 2 No. de réf. 536 .., 537 .., 538 .. No. de réf. Tube Tube Constante K Plage de mesure mm /s (cSt) capillaire no. capillaire (environ) (environ) ∅...
Page 26
Manual de instrucciones Viscosímetro de Ubbelohde Viscosímetro de Micro-Ubbelohde TABLA DE MATERIAS PAGINA Descripción ....................28 Preparación de la prueba ................28 Elección del capilar ..................28 Limpieza del viscosímetro ................28 llenado del viscosímetro ................28 Adaptar la prueba a la temperatura del baño ..........28 Realización de la medición manual ..............
Page 27
Ubbelohde Viskosimeter Mikro-Ubbelohde-Viskosimeter Ubbelohde Viscometer Micro-Ubbelohde Viscometer Viscosimètre selon Ubbelohde Micro Viscosimètre selon Ubbelohde Viscosímetro de Ubbelohde Viscosímetro de Micro-Ubbelohde 1 Kapillarrohr Capillary tube Tube avec capillaire Tubo con capilar 1 2 3 2 Belüftungsrohr Venting tube Tube de ventilation Tubo de ventilación 3 Befüllrohr Filling tube...
(HC = Hagenbach-Couette-Korrektion) para idénticos diámetros del capilar. Una nueva determinación de la corrección de la energía cinemática (HC) no es necesaria, si los viscosímetros de SCHOTT Instruments GmbH con idénticos diámetros del capilar se cambian.
Para repeticiones reiteradas, la inclinación del capilar puede modificarse ligeramente. Medición automática Los equipos automáticos de medición de la viscosidad de SCHOTT Instruments GmbH (ver prospecto) sustituyen la anterior ejecución manual descrita de la medición de la viscosidad. Así, los errores de medición subjetivos son eliminados y los tiempos de medición existen impresos como documentos.
10 Cálculo de la viscosidad Para el cálculo de la viscosidad, se deducirá el tiempo de paso para las correcciones de la energía cinemática (HC) indicando la cuantía en segundos para los diferentes tubos capilares indicados en la tabla de las correcciones. Valores intermedios pueden ser interpolados. Para mediciones absolutas la corrección del tiempo de paso da directamente la viscosidad cinética en [mm 2 /s] *) al multiplicar por la constante K.
13 Tabla de la corrección de la energía cinemática (HC) Viscosímetro de Ubbelohde ISO 3105 / DIN 51 562 / Parte 1 / BS 188 / NFT 60-100 Tipo no. 501 .., 530 .., 532 .. Segundos de corrección Tiempo de Capilar no.
Page 32
14 Medición y constantes del equipo Viscosímetro de Ubbelohde ISO 3105 / ASTM D 2515 Tipo no. 525 .., 526 .. Tipo no. Capilar no. Capilar Constante K Zona de medición mm /s (cSt) ∅ (valor de ref.) (mm) (valor de referencia ...
Page 33
16 Medición y constantes del equipo Viscosímètro de Micro- Ubbelohde DIN 51 562, Parte 2 Tipo no. 536 .., 537 .., 538 .. Tipo no. Capilar no. Capilar Constante K Zona de medición mm /s (cSt) ∅ (aprox.) (mm) (valor de referencia) ...
Page 34
Nostros certificamos que el equipo está verificada conforme aDIN EN ISO 9001, partie 8.2.4 « Sequi- mento y medición del producto » y que las especificaciones requeridas para el equipo son respetados y cumplidas. SCHOTT Instruments GmbH Telefon: +49 (0)6131 66-5111 Postfach 2443...
