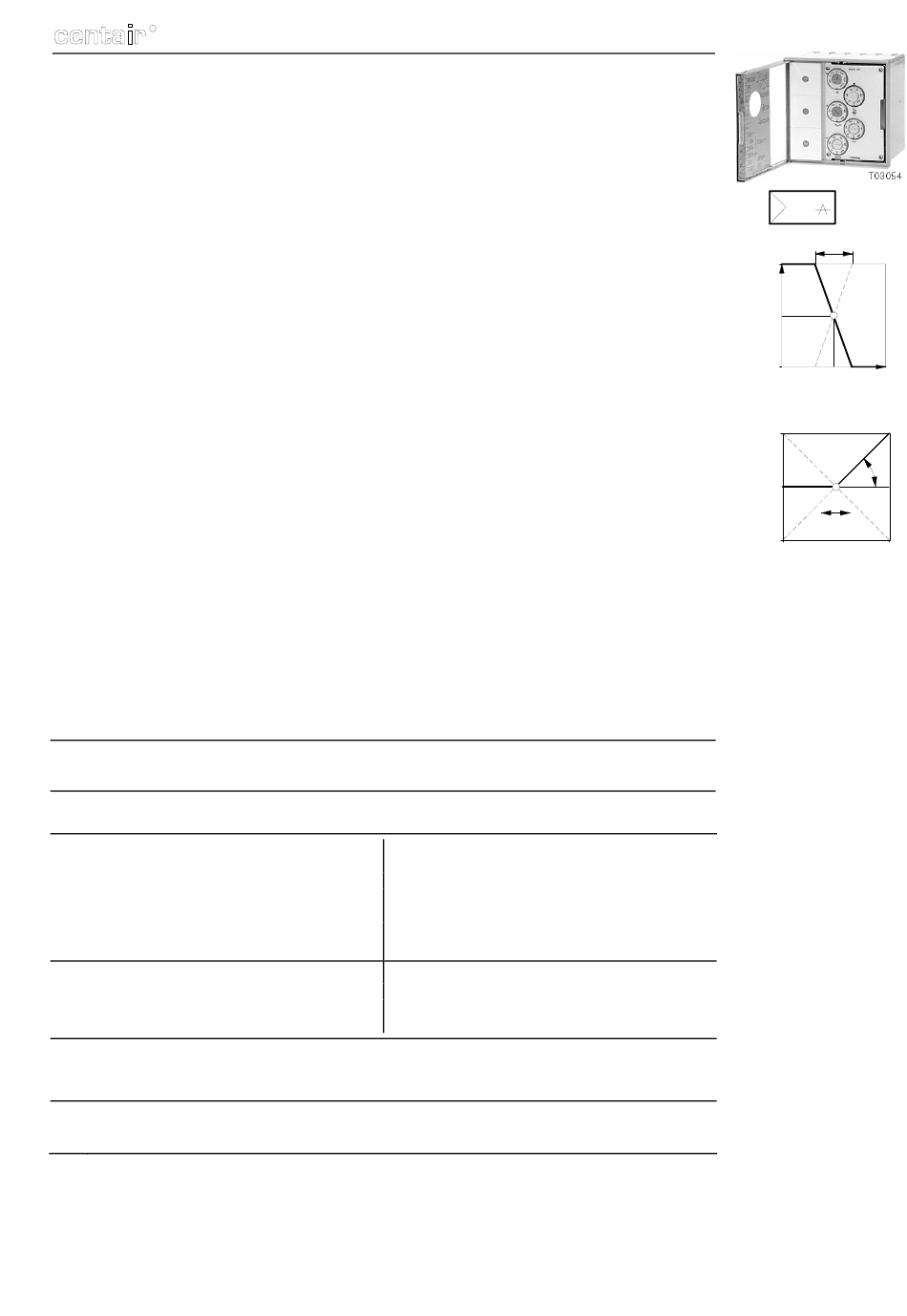

RCP 20, 21: Régulateur P
Votre avantage pour plus d'efficacité énergétique
Permet la réalisation de régulations individuelles optimisées pour une efficacité maximale dans les
installations pneumatiques.
Domaines d'application
Régulation pneumatique de la température, de la pression, de la pression différentielle, de l'humidité et
du débit dans les installations de ventilation et de climatisation, en association avec des transmetteurs
de mesure correspondants.
Caractéristiques
•
Régulateur P de maintien
•
Régulateur P de maintien et correspondance
•
Régulateur universel pour les applications les plus variées
•
Boîtier, partie encastrable et porte frontale en matière thermoplastique
•
Approprié pour le montage mural ou sur les tableaux de commande
•
Description du fonctionnement et aide de mise en service imprimées sur la plaque frontale
•
Plaque frontale avec des boutons de réglage et 3 évidements recouverts pour des
manomètres enfichables (XMP), pour une mise en service aisée
•
Bouton de réglage de la valeur de consigne X S ajustable manuellement, avec des échelles
graduées pour toutes les plages de mesure Centair
•
Tous les ajustages peuvent être effectués aisément à l'aide d'un jeton et d'une échelle
graduée en %
•
Raccords de mesure M4, sens d'action inversible (livraison avec le sens d'action B)
•
Raccords d'air comprimé avec taraudage Rp
•
Conforme à la Directive 97/23/CE, art. 3.3 pour les appareils sous pression
Description technique
•
Pression d'alimentation 1,3 bar ± 0,1
•
Boutons de réglage librement accessibles pour X S (valeur de consigne), X P4 (bande P),
T n (temps d'intégrale), E (influence) et FF (point d'inflexion)
•
Entrées pour
•
l'ajustage de la valeur de consigne
•
grandeur réglée
•
grandeur de conduite
•
Sorties pour
•
Pression de sortie pour le servomoteur de volet ou le servomoteur de vanne
Type Caractéristiquest
RCP 20 F001 Régul. P de maintien, lim. min.
RCP 21 F001 Régul. P de maint./cor.
RCP 20:
Valeur de consigne X
S
Valeur de cons. à distance
Bande proportionnelle X
P3
Point nul (zéro)
Limitation B
3)
Pression d'alimentation
Pressions d'entrée
Pressions de sortie
Temp. ambiante adm
Accessoires
0297103 000 Sachet suppl. de 8 échelles de chacun des transmetteurs de mesure, pour échange
0297133 000 Echelles univers. pour ajust. de valeur de consigne X
1) Pour RCP 20 avec limitation 200 ln/h
2) Sans transmetteur, consommation du transmetteur borne 3, 33 ln/h supplémentaires
3) Prescriptions sur la qualité de l'air d'alimentation, en particulier pour les basses temp. amb., voir chapitre 60
1 / "
8
Débit d'air
I n /h
400
400
RCP 21:
0...100% Valeur de consigne X
0...100% Valeur de consigne à distance
0...100%
Bande proportionnelle X
0...100% Point nul (zéro)
0...100% Point d'inflexion FF
Influence E
1,3 bar ± 0,1
Schéma de raccordement RCP 20
0,2...1,0 bar Schéma de raccordement RCP 21
0,2...1,0 bar Croquis d'encombrement
0...55 °C Instructions de montage
1)
Consommation Poids
2)
d'air
I n /h kg
40 0,7
60 0,7
0...100%
S
0...100%
0...100%
P3
0...100%
0...100%
0,25...3
A02686
A02687
M297100
MV 3246
. Grad. 120,80/160,50/100,30/60
S
Sauter Components
68.101/1
P
Y03247
X
p
100 %
B A
zero
x
0
i
X
s
Régulateur P
B03811
Grandeur réglée
100 %
E
X
s
FF
0
0 Temp. ext. 100 %
Régulateur maint./cor.
B03257
