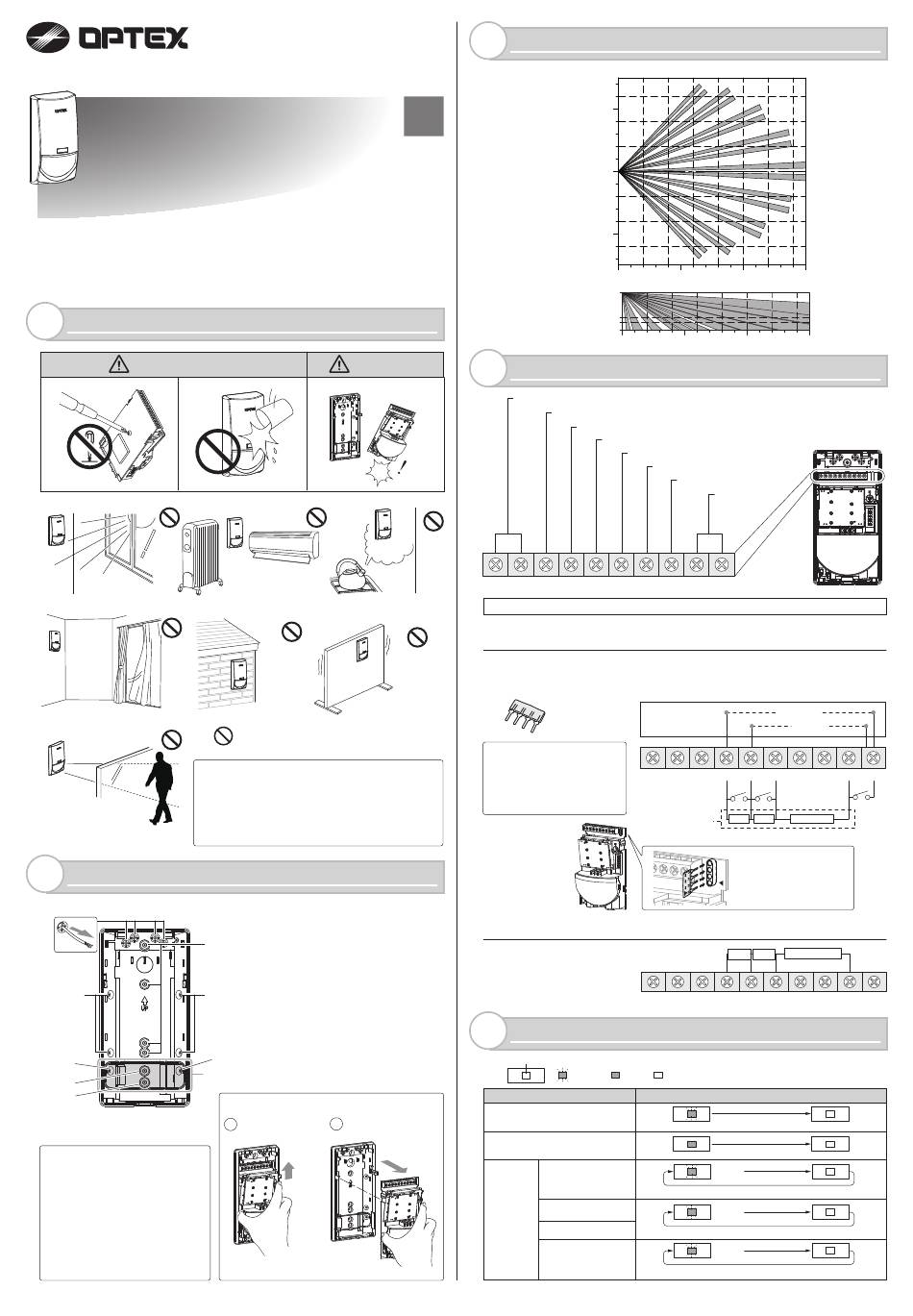

Optex CDX-AMF Instructions D'utilisation

INSTRUCTIONS D'INSTALLATION
DÉTECTEUR D'INTÉRIEUR DE GRADE 3
DÉTECTEUR D'INTÉRIEUR DE GRADE 3
CDX-AM(F)
CDX-AM(F)
• 15 m Grand angle avec Down Zone
• Double blindage conducteur conformé
• Luminosité extrêmement élevée et immunité RFI
• Résistances EOL PLUG-IN (PEU) (OPTION)
• Technologie anti-masque faisceau infrarouge avancée
1
AIDE A L'INSTALLATION
Avertissement
Remarque >>
• Ne pas obscurcir partiellement ou complètement
• CDX-AM(F) doit être monté dans une position
2
PANNEAUX ET CLIPS
Clip de câblage
Clip de
support
Clip de
Clip de
support
support
en coin en coin
(4)
Clip de mur autoprotection
(1)
(2)
Remarque >>
• Utilisez les clips (1) et (2) avec
les vis incluses.
(Auto-taraudeuses 3 X 16 mm:
3 pièces.)
• Pour une installation en coin,
utilisez les clips (3) et (4) avec
les vis incluses. (Auto-taraude-
uses 3 X 16 mm: 3 pièces.)
No.59-2518-0 1701-06
Attention
Ce symbole indique que cela est interdit.
le champ de vision du détecteur.
où une intrusion attendue devrait être produite
perpendiculairement les modèles de détection.
Si vous utilisez un mur
autoprotection>>
Utilisez le panneau pour mur
autoprotection. Si l'unité principale
est retirée du mur, la section grise se
séparera et restera sur le mur, et
l'interrupteur fonctionnera
normalement.
Si vous installez sur un mur en plâtre
ou dans un autre matériel mou,
pré-coupez la partie grise de la
plaque arrière.
(3)
Comment retirer la base de l'unité >>
1 2
La retirer
Soulever la base
3
ZONE DE DÉTECTION
VUE DU DESSUS
FR
VUE DE CÔTÉ
4
CÂBLAGE & PLUG-IN EOL (OPTION)
Entrée d'énergie (9-15 VDC)
Change
( ) + ( ) – S P T R
Lors du connexion à un panneau supportant la technique EOL
- Réglage de la valeur de résistance en utilisant les résistances EOL PLUG-IN
Trois types de signaux - ALARME, PROBLÈME, AUTOPROTECTION - peuvent être
reconnus grâce à la combinaison de la valeur de résistance et des câbles pour les
terminaux TR, COM et TP.
PLUG-IN EOL
(option)
PEU
Attention >>
• Il y a différents types de
EOL PLUG-IN et leur sens
d'insertion varient selon
leur type.
COMMENT
INSTALLER
- Réglage de la valeur de résistance sans utiliser les résistances EOL PLUG-IN
Raccorder les résistances
entre les terminaux
appropriés de la manière
suivante :
5
INDICATIONS DES LED
Rouge
Clignote
ETAT DU DÉTECTEUR
Démarrage
Alarme
Détection
anti-masque
Auto-test local
Sortie
problème
Auto-test à distance
Détection de
basse tension
FR-1
(m)
5
0
5
0 5 10
(m)
0
1.8
2.4
0 5 10
Sortie problème
Commun
Sortie alarme
Led à distance
Auto-test à distance
Autoprotection
C O M A L L E D R S T T P T P
EOL OPTION
PANNEAU DE CONTRÔLE
( ) + ( ) – S P T R C O
PROBLÈME
EOL PLUG-IN
Attention >>
Vérifier le sens lors de
l'insertion d'une EOL
PLUG-IN.
PROBLÈME ALARME
(+) ( ) – S P T R C O
Brille OFF
INDICATEUR LED
Clignote pendant environ 60 sec.
Brille pour 2 sec.
x3 fois
Clignote 3 fois, s'éteint pendant 3 sec. et recommence.
x4 fois
Clignote 4 fois, s'éteint pendant 3 sec. et recommence.
x5 fois
Clignote 5 fois, s'éteint pendant 3 sec. et recommence.
15(m)
15(m) Unité : mm
OPTION DE CONNEXION
Grade 3
Grade2
M A L L E D R S T T P T P
ALARME
AUTOPROTECTION
AUTOPROTECTION
M A L L E D R S T T P T P
