Câbles d'extension
Des kits d'extension de câbles sont disponibles. Il permettent d'étendre la distance entre l'Alien 02 Spot et sa base
d'alimentation jusqu'à 16 mètres. Chaque kit contient un câble d'alimentation et un câble de télécommande 26
broches. Ils sont disponibles en 2, 5 et 10 mètres.
CONNEXION D'UN RESEAU DE TELECOMMANDE
Vous devez installer un réseau de télécommande dans les cas suivants :
•
Vous utilisez plusieurs bases d'alimentation en mode synchronisé
•
Vous contrôlez la base et d'autres appareils depuis le même contrôleur DMX
•
Vous programmez plusieurs appareils depuis la même télécommande IR
Dans ces cas de configuration, il est nécessaire de construire un réseau de télécommande entre tous les appareils
concernés pour qu'ils puissent communiquer. Dans le cas de la base d'alimentation 150W, vous pouvez utiliser des
câbles RJ-45 ou XLR (ou un mélange des deux tant que vous n'utilisez qu'une embase d'entrée et une embase de
sortie par appareil).
Mise en place du réseau
Une connexion fiable commence par le choix du bon câble. Le câble microphone standard ne peut pas transmettre
correctement les signaux numériques sur de longues distances. Pour de meilleurs résultats, utilisez du câble conçu
pour les applications RS-485 à faible capacitance et dont l'impédance de ligne est comprise entre 85 et 150 Ohms.
La section minimale des fils est de 0,22 mm² (26 AWG) pour des liaisons inférieures à 300 m et de 0,34 mm² (24
AWG) pour des distances inférieures à 500 m. Votre revendeur Martin peut vous fournir du câble de qualité en
différentes longueurs.

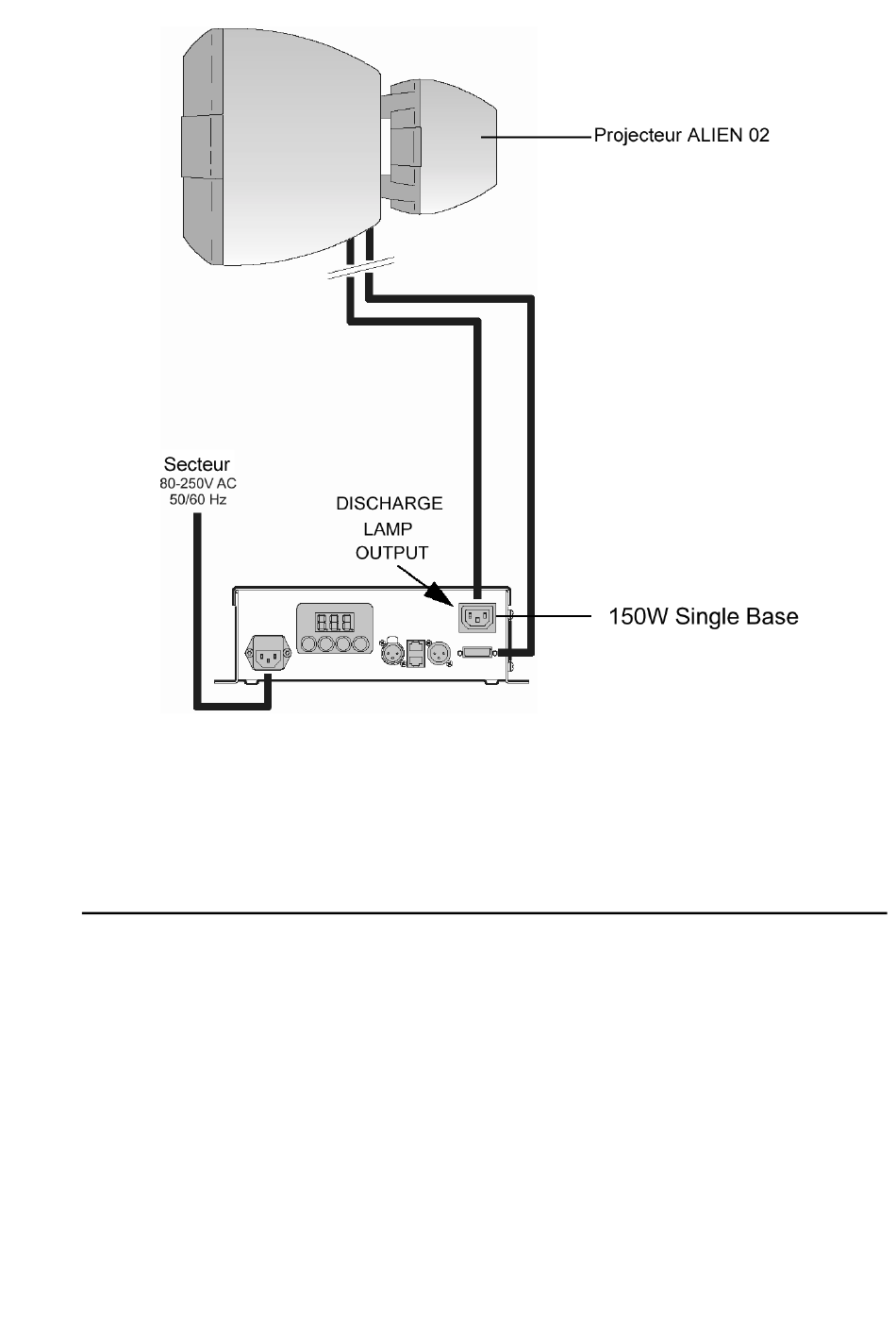

Base d'alimentation unitaire 150W
Installation
9
