Theben TC 649 E Instructions De Montage Et D'utilisation

TC 649 E
6490130
Boîtier de commande LAN
Instructions de montage et
d'utilisation
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou d'incendie !
† Seul un électricien spécialisé est habilité à procéder au
montage !
•
L'appareil est prévu pour le montage sur rails DIN (selon CEI 60715)
•
Il est conforme à la norme de produit EN 60669-2-1
† Ne pas faire fonctionner l'appareil en dehors des caractéristiques
techniques spécifiées
!
Le montage de l'appareil doit être effectué dans une armoire
de commande métallique fermée ou conformément au maté-
riau résistant au feu !
!
Une fois le montage effectué dans les règles de l'art, la
partie du boîtier qui se trouve sous le capot ne doit pas être
accessible !
2. Usage conforme
Le boîtier de commande TC 649 E est une horloge programmable
annuelle contrôlable par LAN et permettant des mises à jour. Elle
dispose d'une fonction astronomique pouvant être administrée de
manière centrale depuis un ordinateur. Le boîtier de commande peut
notamment être utilisé pour l'éclairage ou la ventilation.
!
Ne pas utiliser à titre de protection, comme par ex. les portes de
secours, les dispositifs de protection contre les incendies, etc.
Élimination
† Renvoyer l'appareil au propriétaire pour une élimination respectu-
euse de l'environnement
3. Montage et raccordement
Monter le TC 649 E
click
Raccorder le TC 649 E
Raccorder l'alimentation en tension
† Isoler le câble sur 8 mm (max. 9 mm)
† Enficher le câble dans le borne et le fixer
† Enficher la borne dans la prise femelle
† Raccorder au réseau électrique
▻ Lors du démarrage du système d'exploitation, toutes les LED
310539 02
Lien vers le
manuel
Schéma de raccordement
http:/ /qr.theben.de/
o/urls/420
L
L Commutation de la charge au moyen du contacteur.
!
En cas de commutation directe d'une charge, sécuriser
l'appareil avec un disjoncteur différentiel de 6 A.

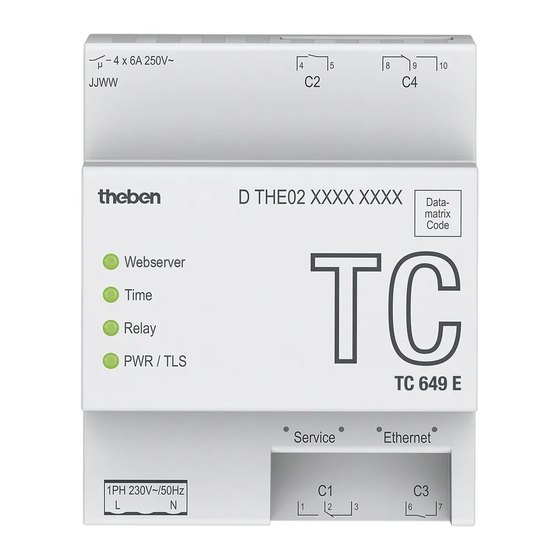

4. Description de l'appareil
Raccords
Tension
L Les caractéristiques de puissance se trouvent sur les côtés et sur
le socle de l'appareil (voir image) et ne sont plus visibles après
l'installation !
clignotent. Après env. 150 sec., la procédure de démarrage est
terminée et la LED de puissance (PWR/TLS) clignote.
L L
N L L
N
L
L
L
N
Interfaces de service
Raccordement au
réseau LAN
Prise femelle (230 V)
1
