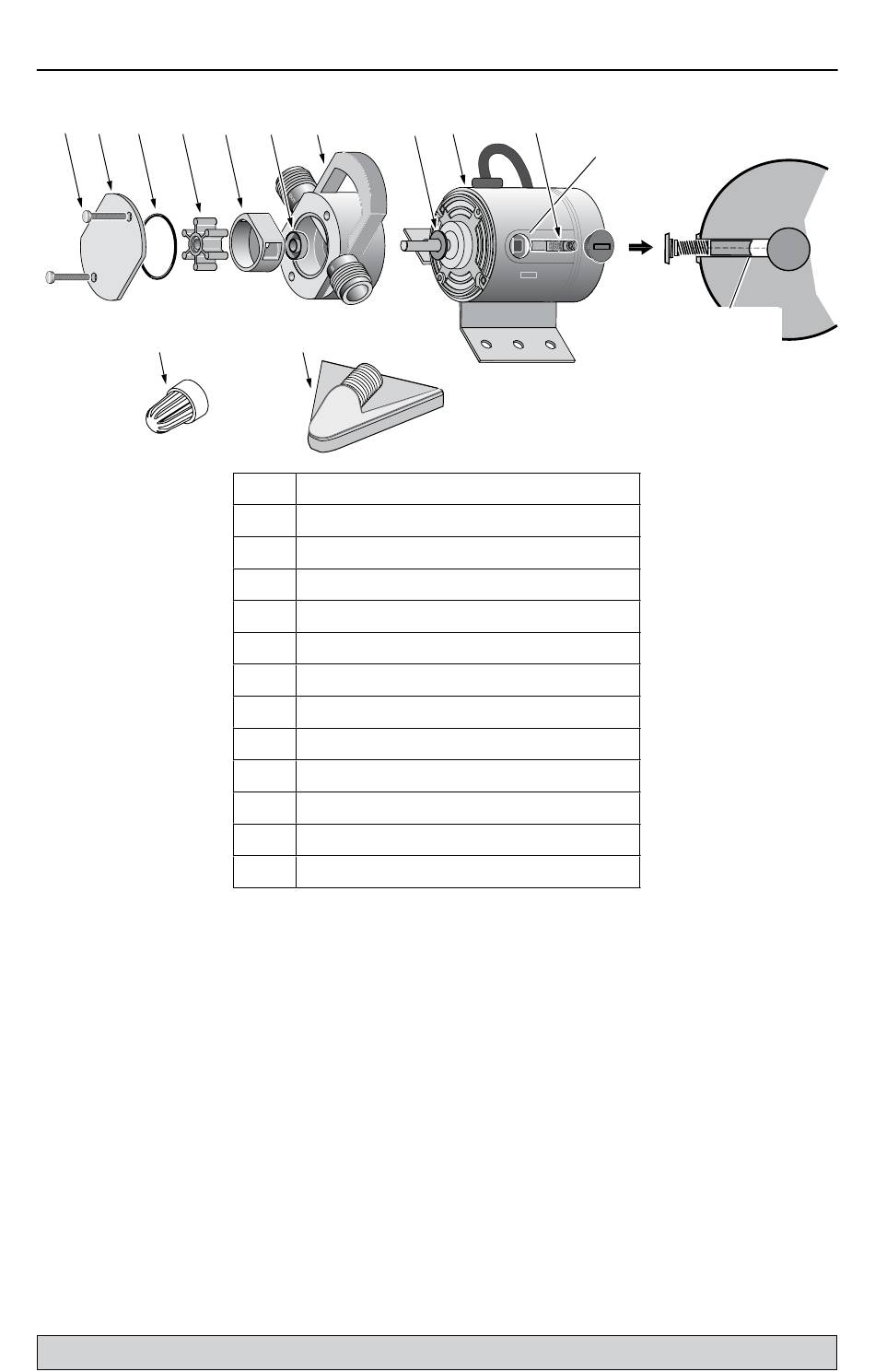

Referencia de componentes e instalación de escobillas
1 2 3 4
11
Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 800 468-7867
5 6 7
12
Ref. Descripcion
1 10-32x1-3/4 Tornillo con cabeza Phillips*
2 Tapa de Extremo / Placa de Desgaste
3 Anillo O
4 Impulso – rudete
5 Inserción
6 Junta de Copa en U
7 Cuerpo de la bomba
8 Arandela
9 Motor**
10 Juego de escobilla de motor y resortes (1 Par)
11 Malla de aspiración (S8-146)
12 Pud-L-Scoop®
* Articulos estándor de ferreteria, comprar localmente.
** Si el motor falla, reemplace toda la bomba.
Conjunto de cabeza de bomba No. RP4940-22 incluye
desde el No. 1 hasta el No. 7.
Impulsor y el Juego de juntas No. FP003414S-01 Incluye
1 de cada una de las Claves Números 3, 4 y 6.
Réf No. 10. Juego de escobillas No. FP003415S incluye
un par de escobillas, resortes y casquetes reemplazables.
Pud-L-Scoop® (placa colectora No. FP000349A incluye
una manguera de jardín de 6 pies de largo con arandela.
8 9 10
Brush must enter
La escobilla debe entrar
square hole.
en el hueco cuadrado.
Igualar curva de escobillas
Match brush curve
con la curva de armadura.
to armature curve
