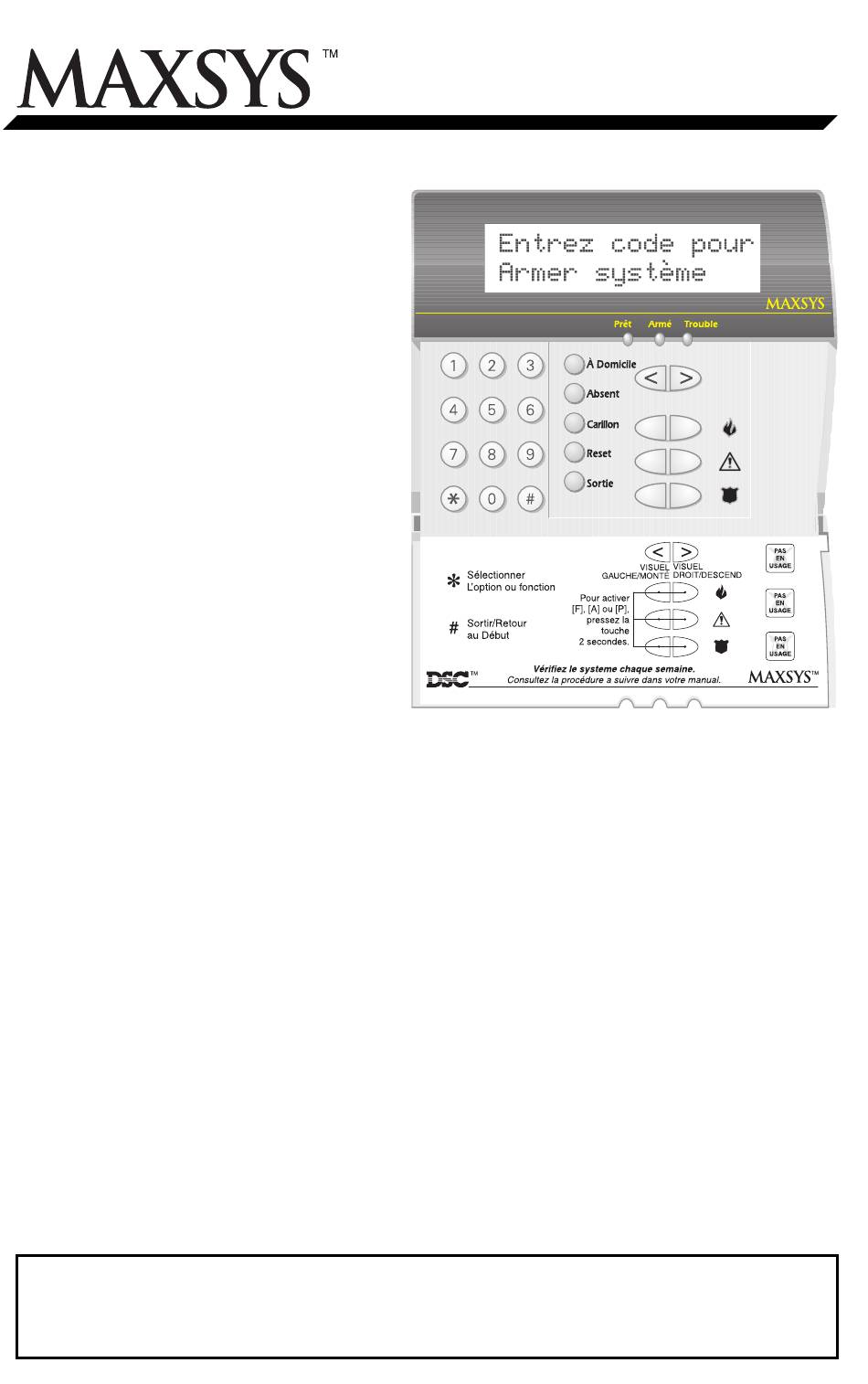

1.
Introduction
Le
clavier
utilisation sur le Maxsys PC4010/
4020, présente l'état du système à
l'aide d'un affichage à cristaux
liquides de 32 caractères.
2.
Caractéristiques
• Relié au tableau de contrôle
par l'intermédiaire du
Combus
• Appel de courant : 50 mA
(du Combus)
• Version anti-sabotage
optionnelle (LCD4501T)
• Voyants lumineux d'état
Armé (rouge), Problème
(jaune) et Prêt (vert)
• LCD4501R/LCD4501RT avec
collerette d'encastrement
rouge également offert (Canada seulement)
• Cinq touches programmables
3.
Installation
3.1 Déballage
La boîte du LCD4501 comporte les éléments suivants :
• Un clavier LCD4501
• Quatre vis de montage
• Une étiquette pour l'intérieur de la porte du clavier
• Une série d'étiquettes pour touches Incendie, Auxiliaire et Panique
3.2 Installation
Le clavier sera installé à un endroit accessible aux points entrée/sortie désignés.
Une fois qu'un endroit sec et sécuritaire a été choisi, effectuez les opérations
suivantes pour installer le clavier :
1. Retirez la plaque arrière du clavier en dévissant la vis située à la base du
dispositif.
2. Fixez au mur, et à l'endroit désiré, la plaque arrière du clavier. Utilisez les vis
fournies.
Avant de fixer le clavier à sa plaque arrière, terminez le câblage du clavier.
Veuillez consulter le Manuel d'installation du système pour des
renseignements relatifs aux restrictions concernant le fonctionnement
et l'utilisation du produit et aux restrictions concernant la
LCD4501,
pour
responsabilité du fabricant.
LCD4501/4501T
Instructions de montage
