contacts normalement fermés du relais du ventilateur. Lorsque W
est désexcité, le(s) relais de chauffage électrique s'ouvre(nt).
VENTILO-CONVECTEUR
THERMOSTAT
ROUGE
R
GRIS
G
MARRON
C
BLANC
W
2
BLANC
BLEU
E
VIOLET
L
O
Y
HUMIDIFICATEUR
DU VENTILATEUR
M
115 V

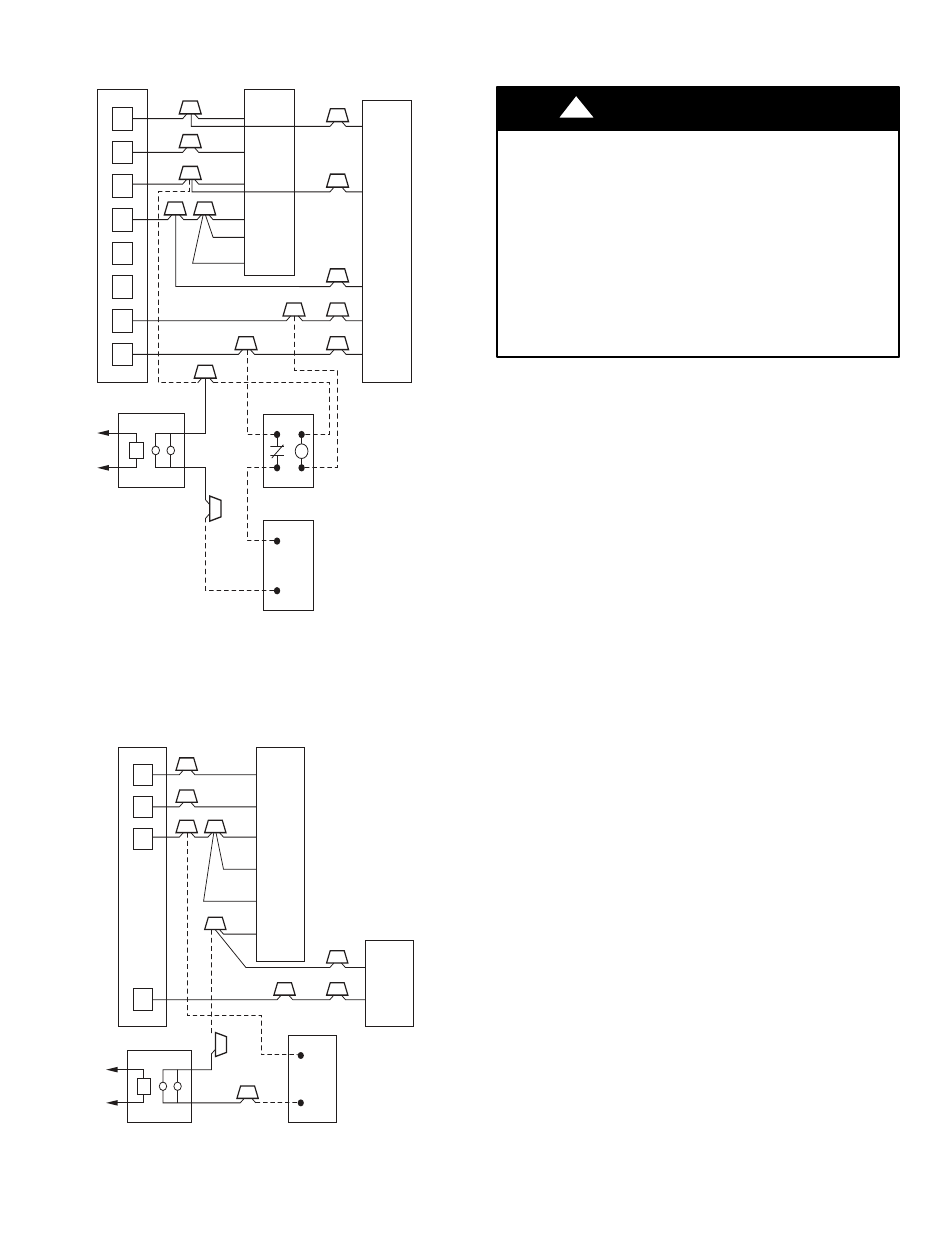

Figure 19 – Disposition du câblage de l'humidificateur vers la
thermopompe
VENTILO-CONVECTEUR
THERMOSTAT
ROUGE
R
GRIS
G
BLANC
W
BLANC
BLEU
VIOLET
MARRON
Y
HUMIDIFICATEUR
DU VENTILATEUR
M
115 V
Figure 20 – Agencement du câblage de l'humidificateur au
ventilo−convecteur avec chauffage électrique
(COMMANDE)
THERMOPOMPE
(COMMANDE)
R
R
G
C
C
W
2
W
3
E
W
2
O
Y
RELAIS
HUMIDISTAT
(COMMANDE)
R
G
W 2
W 3
E
CLIMATISEUR
C
C
Y
HUMIDISTAT
PROCÉDURES DE MISE EN SERVICE
Consultez les instructions d'installation de l'appareil extérieur pour
obtenir les consignes de démarrage du système et les détails sur la
méthode de charge du frigorigène.
!
RISQUE DE DOMMAGES AUX COMPOSANTS DE
L'APPAREIL
Ignorer cette mise en garde peut entraîner des dommages au
produit.
N'utilisez jamais l'appareil sans filtre. Le moteur de
ventilateur et le serpentin pourraient être endommagés. Vous
devez utiliser les accessoires de filtre approuvés par le
fabricant pour installer le filtre dans l'appareil. Pour les
applications sur lesquelles l'accès à un filtre interne n'est pas
pratique, un filtre fourni sur place doit être installé dans le
conduit de retour.
ENTRETIEN ET MAINTENANCE
Pour obtenir des performances optimales en continu et réduire les
risques de pannes, un entretien périodique de cet équipement est
essentiel. Consultez votre représentant local pour connaître la
fréquence d'entretien du contrat de maintenance.
L'entretien et la maintenance de cet appareil requièrent un outillage
spécial et des connaissances particulières. Si vous n'avez pas ces
exigences, communiquez avec votre représentant pour faire
exécuter la maintenance. Le seul entretien recommandé au
consommateur est le nettoyage ou le remplacement du filtre sur une
base mensuelle.
A95294
A95295
10
ATTENTION
