Si necessaire, la batterie doit être remplacée
par un technicien qualifié.
La batterie usagée doit être portée au centre
municipal de collecte de déchets ou aux
points de collecte de batteries usagées
(magasins et bâtiments municipaux).
La batterie peut être commandée comme pièce
de rechange au fournisseur du Tester-A2 (art.
R290).
C
4

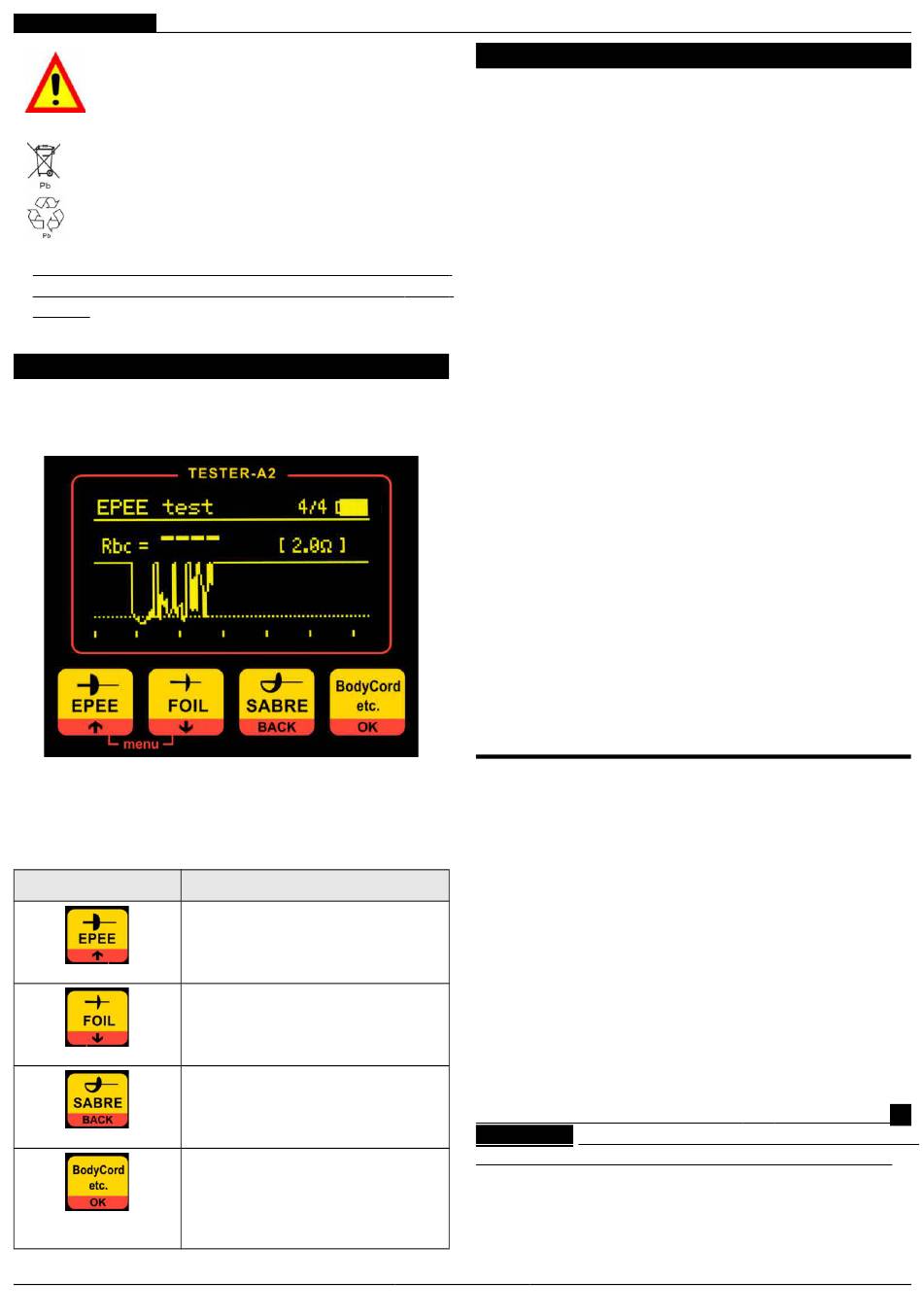

LAVIER ET DISPLAY
Le TESTER-A2 est équipé d'un écran OLED et
d'un clavier à 4 touches.
Les touches du clavier permettent de sélectionner
l'arme ou l'équipement à essayer ou bien d'accéder
la programmation
paramètres.
Touche
Sélection de l'épée.
L'appui répété sur cette touche
permet de sélectionner les différents
modes d'affichage.
Sélection du fleuret.
L'appui répété sur cette touche
permet de sélectionner les différents
modes d'affichage.
Sélection du sabre.
L'appui répété sur cette touche
permet de sélectionner les différents
modes d'affichage.
Sélection des fils de corps ou l'un
des autres essais prévus.
L'appui répété sur cette touche
permet de sélectionner les différents
modes d'affichage.
00899-M01-03-ML - Manuale TESTER-A2
pour personnaliser
Fonctions
F
5
ONCTIONNEMENT
Vous trouvez ci-après des indications générales
concernant le fonctionnement courant de l'appareil
et son exploitation pendant la réparation des armes
et de l'équipement.
• Il est recommandé d'effectuer un essai préalable
sur le fil de corps à utiliser pour la vérification des
armes afin de connaître la valeur exacte de la
résistance (voir paragraphe 5.6). La mesure des
résistances des armes inclut aussi la résistance
du fil de corps.
• Toutes les
indiquées aux paragraphes suivants sont les
valeurs actuellement en vigueur utilisées par le
Règlement Technique
Matériels); toutefois, ces valeurs peuvent être
modifiées et mises à jour conformément aux
futures modifications du Règlement FIE. Pour
modifier les valeurs seuil consultez le chapitre 6.
• Une "valeur seuil" est prévue pour chaque
mesure, laquelle détermine le déclenchement
d'un signal d'erreur lorsque le seuil est dépassée.
• Durant la
recommandé de faire des mouvements et fléchir
les lames, câbles, connecteurs et éléments de
jonction mécanique pour vérifier la continuité de
raccordement. Par exemple, lors du contrôle de
la pointe de l'épée et du fleuret il est conseillé de
fléchir la lame pour vérifier si la flexion provoque
l'interruption du contact de la pointe.
Valeurs de résistance
5.1
Le TESTER-A2 mesure les résistances entre les
différents raccordements selon le type d'essai
sélectionné :
les
Ces mesures sont réalisées très rapidement, ce qui
permet la présentation de plusieurs valeurs en
même temps (voir "Affichage complet", paragraphe
5.2.1 ).
Résistances de 0 à 20Ω: résolution de 0,1Ω.
Résistances de 20Ω à 1KΩ: résolution de 1Ω.
Résistances entre 1KΩ et 10KΩ: résolution de
0,1Ω.
Au cas où
(résistance supérieure à 10KΩ), la résistance
correspondante est indiquée avec "----".
Toutes les valeurs numériques qui apparaissent
surbrillance.indiquent un résultat d'essai négatif.
Plus concrètement, le résultat est négatif lorsque:
• les résistances mesurées dépassent la valeur
seuil;
• les fuites mesurées ont une valeur inférieure à la
valeur seuil.
