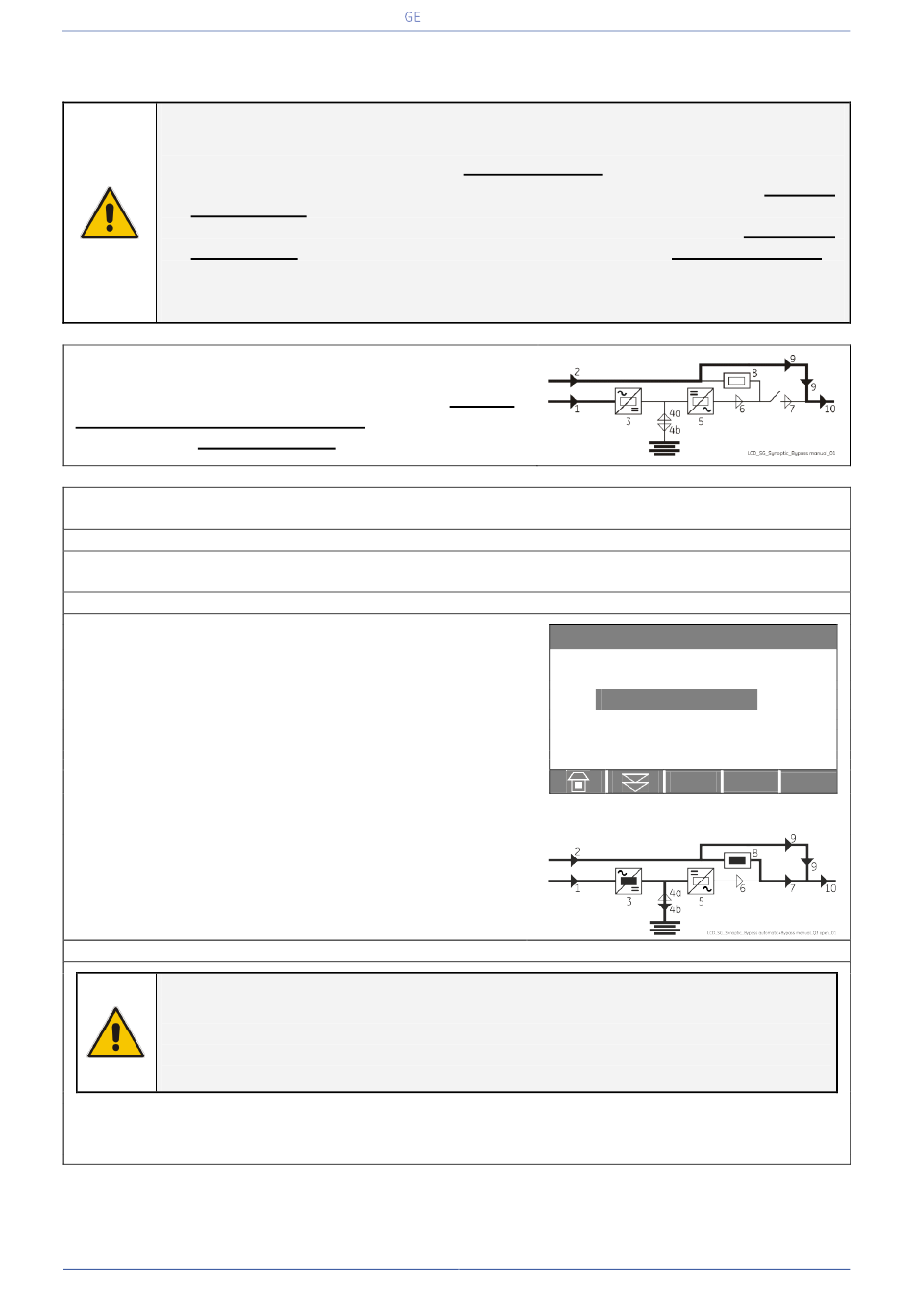

8.1.5.2 Mise en marche suite à un arrêt pour "Load Off" (Charge Off) avec charge pas alimentée par
Bypass Manuel (Q2)
NOTE !
Avant d'effectuer cette procédure, s'assurer que l'ASI est dans la situation suivante:
"Q2 - Interrupteur Bypass Manuel" DOIT ÊTRE FERMÉ.
"Q1 - Interrupteur Sortie ASI" et "Q4 - Interrupteur Entrée Redresseur" DOIVENT
ÊTRE OUVERTS.
"Protections externes de la batterie (disjoncteur ou fusibles)" DOIT ÊTRE
DÉBRANCHÉS et "Q3 – Interrupteur Batterie Externe – option" DOIT ÊTRE OUVERT.
Si l'option eBoost™ est disponible, s'assurer que le
eBoost™
Vue du Diagramme Synoptique après activation de la
commande "Load Off" (Charge Off) et avec la CHARGE
ALIMENTÉE PAR BYPASS MANUEL (Q2 - Interrupteur
Bypass Manuel DOIT ÊTRE FERMÉ).
1. Fermer l'interrupteur "Q4 - Entrée Redresseur" (Pos. I).
2. Fermer l'interrupteur "Q1 - Sortie ASI" (Pos. I).
3. Rétablir la commande "Load Off" (Charge Off).
Rétablir la commande "Load Off" (Charge Off) au
moyen de l'écran: COMMANDES / RAZ CHARGE OFF
La charge est alimentée par le réseau soit à travers le
bypass automatique que par le bypass manuel Q2.
Le redresseur se met en marche automatiquement.
La LED 3 (redresseur en marche) clignote indiquant la
séquence de démarrage progressif.
Au bout de la séquence de démarrage, la LED 3
(redresseur en marche) s'allume fixe.
Le Diagramme Synoptique doit afficher l'état
"CHARGE ALIMENTÉE PAR BYPASS AUTOMATIQUE
ET BYPASS MANUEL Q2".
NOTE !
Avant de démarrer cette procédure, contrôler que les LED 3 (redresseur ON) et LED
4b (batterie en charge) sont allumées.
Ils indiquent que la tension DC a atteint la tension flottante (par exemple 409Vdc -
voir écran MESURES / BATTERIE)!
4. Connecter la batterie à l'ASI fermant les protections externes de la batterie (disjoncteur ou
fusibles) et fermer, si présent, l'interrupteur "Q3 – Batterie Externe" (option).
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3FR_V040.docx
est désactivé avant de démarrer cette procédure.
Critical Power
Accueil\Commandes
Manuel Utilisateur SG Series 160 - 300 PurePulse
mode de fonctionnement
COMMANDES
RAZ CHARGE OFF
DEMANDE CHARGE OFF
Continue ►
Page 92/142
™
