1.2 INSTALLATION

Le MINIBOX 45 / 25 V2 se connecte au bus KNX par le connecteur KNX incorporé.
Lorsque le dispositif est alimenté par la tension du bus, il sera possible de télécharger
l'adresse physique et le programme d'application correspondant.
Ce dispositif ne nécessite aucune alimentation externe, car il est alimenté entièrement
au travers du bus KNX.
Note : le diagramme des éléments précédents est légèrement différent sur le MINIBOX
25 v2 bien que totalement analogue.
À continuation, description des éléments principaux des actionneurs:
Bouton de Prog./Test (6): un appui court sur ce bouton situe le dispositif en
mode de programmation. La Led associée (5) s'allume en rouge.
Note: si ce bouton est maintenu appuyé lors de la connexion du bus, le
dispositif passera en mode sûr. La Led se met à clignoter en rouge toutes
les 0,5 secondes.
http://www.zennio.fr
7
6
5
1
2
3

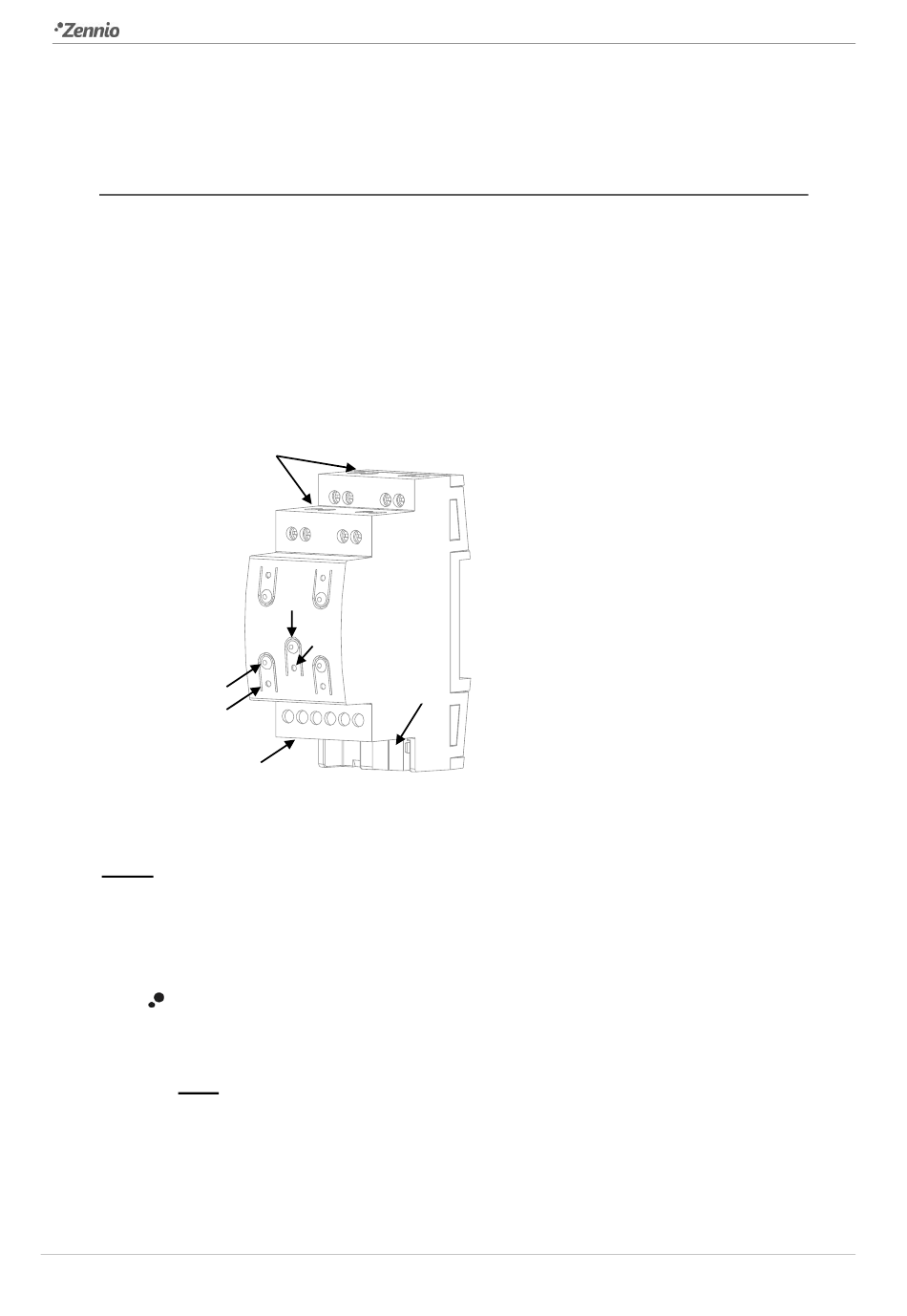

Figure 1. MINiBOX 45 v2. Éléments.
1. Bouton de contrôle de la sortie.
2. Indicateur de LED de l'état de la
sortie.
3. Entrées analogiques-numériques.
4. Connecteur de bus KNX.
5. LED de Prog./Test.
6. Bouton de Prog./Test.
7. Sorties de relais.
