Registres de limite
inférieure/supérieur de
sortie pleine échelle -
Configuration et
utilisation
Connexions logicielles
18
Utilisation

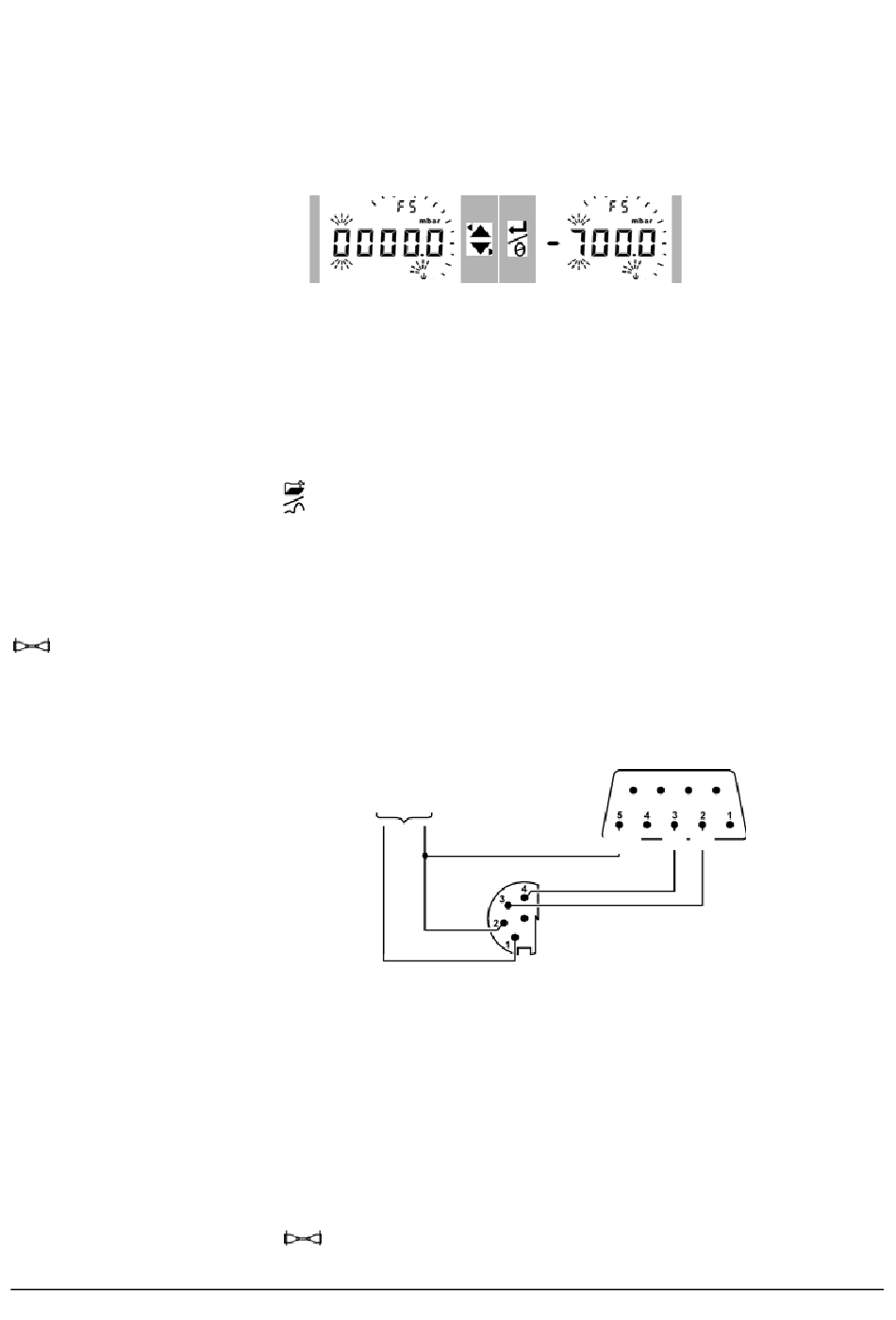

Menu : Définissez l'option de menu au registre de la limite inférieure
de sortie pleine échelle (voir la section Utilisation des menus).
Procédez ensuite comme indiqué ci-dessous pour définir une
valeur appropriée dans la plage autorisée (tableau 7).
Limite inférieure
de sortie
pleine échelle
0 à 9, ou -
3. Reprenez les étapes 1 + 2 pour chaque chiffre ainsi que pour
le séparateur décimal.
Si la valeur entrée est incorrecte, elle est remplacée par la valeur
autorisée la plus proche (tableau 7).
Pour valider ou modifier la nouvelle valeur, reprenez les étapes 1 à 3.
Pour annuler la nouvelle valeur, appuyez sur ce bouton.
4. Le cas échéant, reprenez les étapes ci-dessus pour définir le
registre de limite supérieure de sortie pleine échelle.
Utilisez une connexion logicielle avec le DPI 104-IS : logiciel de
surveillance et de commande SiCal PRO : logiciel d'étalonnage
Intecal. Pour utiliser la fonction RS232, le DPI 104-IS doit disposer
de connexions à une alimentation externe (figure 4/tableau 5).
Broche 1 (+),
Broche 2 (TERRE),
15 V CC
Figure 4 : Exemple de configuration : RS232
Lorsque le logiciel SiCal PRO est utilisé, toutes les commandes
de menu et toutes les données d'affichage sont disponibles.
Remarque : Le numéro de série de chaque unité raccordée au
DPI 104-IS/IDOS UPM/PC6-IDOS doit être fourni au SiCal PRO pour
en permettre l'utilisation. Indiquez les numéros de série nécessaires
lors d'une commande ou contactez-nous via le site
www.gesensinginspection.com.
Lorsque le DPI 104-IS transmet ou reçoit des données,
ce symbole s'affiche.
Limite inférieure
1
2
de sortie
pleine échelle
0 à 9
PC : connecteur
type D 9 broches
0 V CC
TERRE
K0436 Version 2 - [FR] Français
Tx
Rx
