Uso conforme
Ÿ
L'installazione del gateway RoCon G1 deve essere eseguita solo da personale specializzato e addestrato all'installazione
e messa in funzione di apparecchi elettrici.
Ÿ
Utilizzare l'apparecchio solo in ambienti chiusi ed evitare l'influsso di umidità, polvere, irradiazione solare e termica.
Qualsiasi altro impiego diverso da quello descritto nel manuale di installazione viene considerato non conforme e
comporta l'esclusione di garanzia e responsabilità. Ciò vale anche per ampliamenti e modifiche. L'apparecchio è
progettato esclusivamente per l'uso privato.
Volume della fornitura
RoCon G1 Gateway
Alimentatore di rete del gateway
Cavo di connessione
Documentazione
Connessioni al gateway

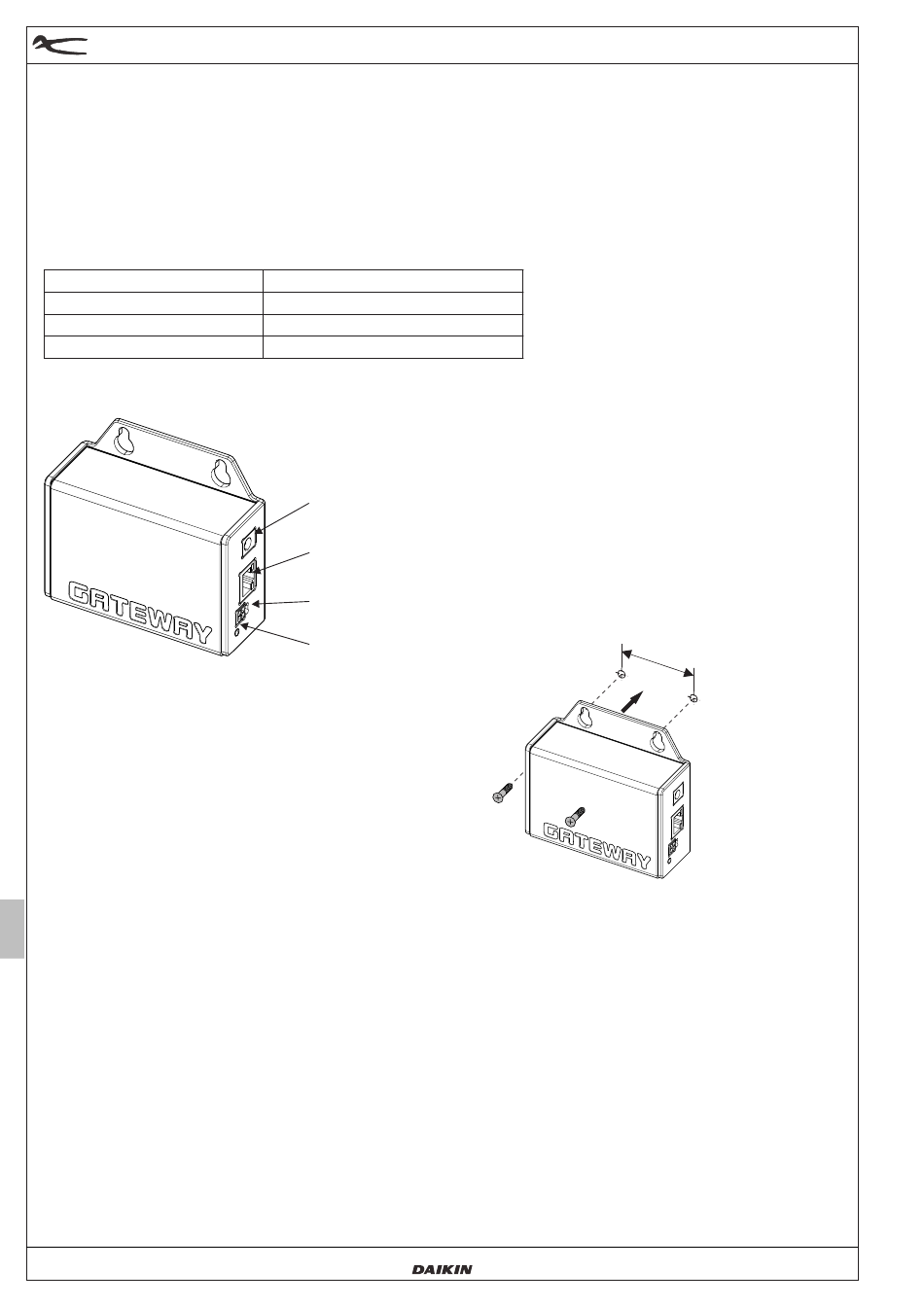

Figura 1: connessione RoCon G1
Montaggio e messa in funzione
Il gateway RoCon G1 può essere fissato alla parete o
messo in funzione in piedi. Per il montaggio a parete
utilizzare le previste linguette di sostegno
dell'alloggiamento.
Attenersi alla seguente sequenza durante l'installazione e messa in funzione:
Connessione alla centralina RoCon
Per la connessione alla centralina RoCon il gateway deve essere spento. Inserire il cavo del bus accluso nella presa prevista
lateralmente al gateway e creare la connessione alla centralina RoCon (v. figura 3).
Connessione alla rete tramite LAN
Connettere il gateway RoCon G1 a un router. Inserire il cavo di rete nell'ingresso
rete libera sul luogo di installazione. Se non fosse disponibile alcuna rete
connessione al router tramite un adattatore Power
rete.
12/24
]
Unità di controllo centrale
5V
Cavo di connessione centralina RoCon
Breve guida all'installazione
1 Connessione alimentatore di ret
2 Connettore rete LAN
3 Connettore bus per centralina RoCon
4 LED di stato
1
2
3
4
LAN . In tal caso rivolgersi a un'azienda specializzata per le installazioni di
5 0 m
m
Figura 2: montaggio a parete
LAN previsto del gateway e in una presa di
LAN sul posto, in molti casi è possibile creare una
